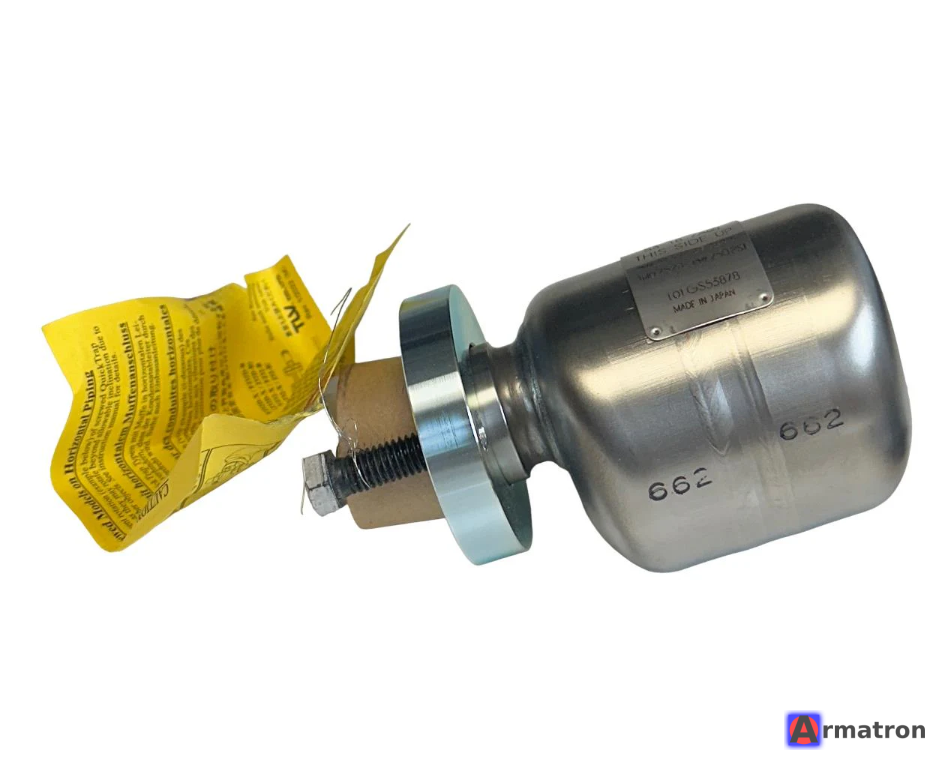

Конденсатоотводчик со свободным поплавком QuickTrap S3-5/A 316L TLV

Конденсатоотводчик TLV QuickTrap S3-5/A из нержавеющей стали 316L — это высокотехнологичное решение от японской компании TLV, предназначенное для эффективного отвода конденсата из паровых систем.

Ниже приведено подробное описание характеристик и преимуществ данной модели:

1. Конструкция "QuickTrap" (Серия S)

Главная особенность серии S — это двухболтовое универсальное соединение (Connector Unit).

• Сменный блок: Сам корпус конденсатоотводчика крепится к стационарному узлу подключения (коннектору) всего двумя болтами.
• Удобство обслуживания: Это позволяет заменить или обслужить устройство за считанные минуты без демонтажа трубопровода.
• Универсальность: На один и тот же коннектор можно установить разные типы ловушек (поплавковые, термодинамические и т.д.).

2. Принцип работы: Свободный поплавок (Free Float)

В отличие от рычажных поплавков, здесь используется высокоточный полый шар, который является единственной подвижной деталью.

• Постоянный отвод: Конденсат отводится непрерывно по мере его поступления, что исключает подтопление оборудования.
• Гидрозатвор: Поплавок сам является клапаном. Когда уровень конденсата падает, шар плотно прижимается к седлу под давлением пара, обеспечивая идеальную герметичность.
• Встроенный воздухоотводчик: Внутри установлен термостатический элемент (X-element), который автоматически удаляет воздух при пуске системы, предотвращая воздушные пробки.

3. Материал корпуса: 316L (ASTM A351 Gr. CF3M)

Использование низкоуглеродистой нержавеющей стали 316L делает этот прибор идеальным для:

• Пищевой промышленности.
• Фармацевтики.
• Химических производств.
• Чистого пара (Clean Steam).
• Агрессивных сред и условий, где важна коррозийная стойкость.

4. Технические характеристики (типовые для модели S3)

• Максимальное рабочее давление (PMO): Обычно до 2.1 МПа (21 бар), зависит от конкретной модификации седла.
• Максимальная рабочая температура (TMO): До 400°C (ограничивается типом прокладок и коннектора).
• Пропускная способность: Зависит от перепада давления (от сотен кг до нескольких тонн в час).
• Направление установки: Модели QuickTrap позволяют поворачивать корпус относительно коннектора, что дает возможность устанавливать их как на горизонтальных, так и на вертикальных участках труб.

5. Преимущества

1. Энергоэффективность: Нулевые потери пара благодаря технологии Free Float.
2. Долговечность: Минимум изнашиваемых деталей (нет рычагов и шарниров).
3. Компактность: Малые габариты при высокой производительности.
4. Стойкость к гидроударам: Сферический поплавок устойчив к резким скачкам давления.

Применение

Модель S3-5/A 316L чаще всего используется на:

• Теплообменниках небольшого и среднего размера.
• Стерилизаторах и автоклавах.
• Варочных котлах.
• Магистральных паропроводах (для дренажа).

Важно: При заказе необходимо уточнять Orifice No. (номер отверстия/седла), который подбирается исходя из вашего максимального рабочего давления (например, 2, 5, 10, 14 или 21 бар), чтобы обеспечить правильную пропускную способность.
