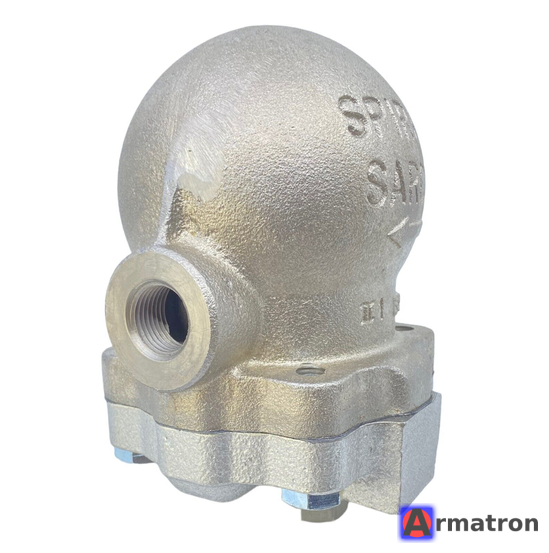

Конденсатоотводчик поплавковый муфтовый BSP FTGS14 Dn25 Pn16 Spirax Sarco

Это детальное описание технических характеристик и особенностей оборудования по вашему запросу.

Наименование: Конденсатоотводчик поплавковый со встроенным термостатическим воздушником.
Марка: Spirax Sarco.
Модель: FTGS14 (Серия FT14).
Размер: Dn25 (1 дюйм).
Присоединение: Муфтовое (резьбовое) BSP.
Давление корпуса (PN): 16 бар.

Техническое описание

Spirax Sarco FTGS14 — это поплавковый конденсатоотводчик из ковкого чугуна со встроенным автоматическим воздухоотводчиком. Он предназначен для непрерывного отвода конденсата из паровых пространств сразу при его образовании, без задержки.

Основные характеристики:

• Тип: Поплавковый (механический) со сферическим поплавком.
• Материал корпуса: Ковкий чугун (SG Iron / GGG40.3), что обозначается буквой G в названии.
• Внутренние детали: Нержавеющая сталь (клапан, седло, поплавок, механизм), что обозначается буквой S.
• Максимальное рабочее давление (PMO): 14 бар изб.
• Максимальная рабочая температура (TMO): 250°C.
• Встроенный воздушник: Термостатическая капсула (типа BP99/32), которая автоматически удаляет воздух из системы при пуске и в процессе работы, предотвращая воздушные пробки.

Расшифровка маркировки

• FT: Float Trap (Поплавковый конденсатоотводчик).
• G: SG Iron (Корпус из ковкого чугуна).
• S: Stainless Steel internals (Внутренние элементы из нержавеющей стали).
• 14: Номер модели (рассчитан на давление до 14 бар рабочего и PN16 корпуса).
• Dn25: Диаметр условного прохода 25 мм.
• BSP: Британская трубная резьба (стандартная трубная цилиндрическая).

Важные нюансы при выборе (для заказа)

Несмотря на то, что вы указали основные параметры, для правильной работы или покупки необходимо уточнить два критических момента:

1. Направление потока (Ориентация):

   • FTGS14 (Горизонтальный): Поток движется горизонтально (слева направо или справа налево — корпус можно переставлять).
   • FTGS14TV (Вертикальный): Поток движется сверху вниз. TV означает Top-Vertical.
   • Примечание: Если в маркировке нет букв TV, обычно подразумевается горизонтальное исполнение.

2. Перепад давления (Дроссель):
   Внутренний механизм (клапан и седло) выпускается под конкретный перепад давления. Вам нужно знать давление пара на входе и противодавление (давление в конденсатной линии).
   Существует 3 варианта пропускной способности:

   • 4.5 бар: Для низкого давления (большое проходное сечение).
   • 10 бар: Стандартное применение.
   • 14 бар: Для высокого давления (меньшее проходное сечение).
   • Если вы поставите механизм на 4.5 бар в систему с давлением 10 бар, конденсатоотводчик заблокируется и не откроется.

Преимущества модели

• Непрерывный отвод: Идеален для теплообменников с автоматическим регулированием температуры, так как не вызывает скачков давления.
• Работа при переменной нагрузке: Эффективно работает как при малом, так и при максимальном количестве конденсата.
• Ремонтопригодность: Обслуживание (чистка, замена механизма) можно производить без демонтажа корпуса из трубопровода.

Области применения

• Паровые калориферы.
• Теплообменники (пластинчатые и кожухотрубные).
• Сушильные цилиндры.
• Дренаж паропроводов (в случаях, когда термодинамические модели не подходят).
