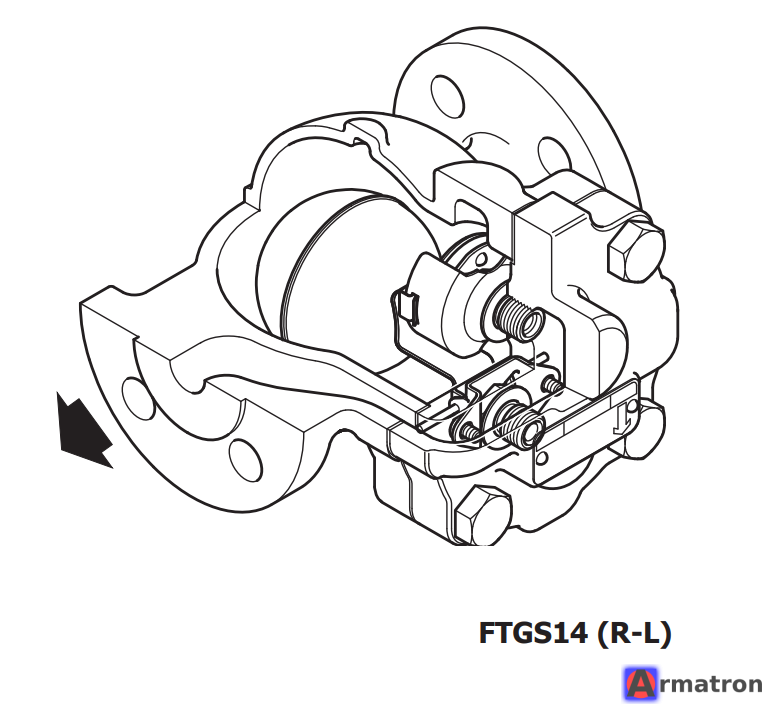

Поплавковый конденсатоотводчик Spirax Sarco FTGS14-4,5V Dn20 PN16 — это конденсатоотводчик со сферическим поплавком и встроенным термостатическим воздухоотводчиком, изготовленный из высокопрочного чугуна и предназначенный для установки на вертикальных трубопроводах (поток сверху вниз).
Расшифровка маркировки:
- FT: Float Trap (поплавковый конденсатоотводчик).
- G: Материал корпуса — высокопрочный чугун (SG Iron).
- S: Внутренние детали из нержавеющей стали (Stainless steel).
- 14: Серия модели.
-
4,5: Максимальный перепад давления (PMX) — 4,5 бар.
- Важно: несмотря на то, что корпус рассчитан на давление PN16, механизм этого клапана не откроется, если разница давлений до и после него превысит 4,5 бар.
- V: Вертикальный (Vertical) — направление потока сверху вниз.
- Dn20: Номинальный диаметр 20 мм.
- Pn16: Фланцевое соединение на давление 16 бар.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Поплавковый клапан со встроенным воздушным фильтром |
| Присоединение | Фланцевое соединение EN 1092 PN16 |
| Диаметр (DN) | 20 мм (3/4 дюйма) |
| Материал корпуса | Высокопрочный чугун (EN-GJS-400-18-LT / GGG40.3) |
| Внутренние детали | Нержавеющая сталь |
| Максимальное давление корпуса (PMA) | 16 бар изб. (при 120 °C) |
| Макс. перепад давления (PMX) | 4,5 бар |
| Макс. рабочая температура (TMO) | 250 °C |
| Ориентация при монтаже | Вертикальная (поток сверху вниз) |
| Встроенный воздушник | Термостатическая капсула (удаляет воздух при запуске и во время работы) |
Принцип действия
- Удаление воздуха: при запуске системы холодный воздух и конденсат поступают в конденсатоотводчик. Термостатическая капсула (воздухоотводчик) открыта, что позволяет воздуху выходить.
- Отвод конденсата: при поступлении конденсата поплавок всплывает и с помощью рычажного механизма открывает выпускной клапан. Горячий конденсат нагревает капсулу, и она закрывается, предотвращая утечку пара.
- Работа с паром: Если в корпус попадает пар, уровень жидкости падает, поплавок опускается и закрывает клапан. Таким образом создается гидрозатвор.
Преимущества модели
- Непрерывный отвод конденсата: идеально подходит для теплообменников, так как отводит конденсат при температуре насыщения (сразу после образования), не допуская затопления оборудования.
- Устойчивость к переменным нагрузкам: хорошо работает как при малых, так и при максимальных расходах.
- Встроенный воздухоотводчик: предотвращает образование воздушных пробок.
- Простота обслуживания: механизм закреплен на крышке, что позволяет проводить обслуживание без демонтажа корпуса с трубопровода.
Области применения
- Паровые калориферы и теплообменники с регулировкой температуры.
- Сушильные цилиндры.
- Винные чаны и варочные котлы.
- Дренаж паропроводов (в местах вертикальных спусков, где удобно использовать вертикальную модель).
Важное примечание по монтажу
Модель с индексом "V" должна устанавливаться строго вертикально с направлением потока сверху вниз (как указывает стрелка на корпусе). Установка в горизонтальном положении приведет к некорректной работе поплавкового механизма.
Комплектация и запчасти
Для этой модели Spirax Sarco обычно поставляет ремонтные комплекты (Maintenance Kit), в которые входят:
- Клапан в сборе (седло + плунжер).
- Поплавок с рычагом.
- Термостатическую капсулу (воздуховод).
- Прокладки корпуса.
- Производитель Spirax Sarco
