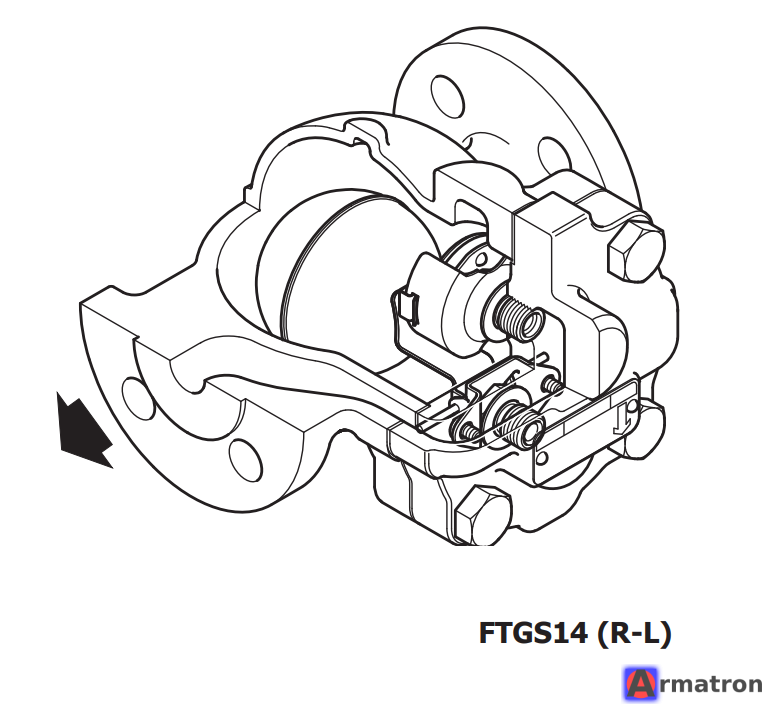

Конденсатоотводчик фланцевый FTGS14-4,5 Dn25 Pn16 R-L Spirax Sarco

Это спецификация на поплавковый конденсатоотводчик со встроенным термостатическим воздухоотводчиком производства компании Spirax Sarco.

Ниже приведена подробная расшифровка характеристик и техническое описание данной модели.

Расшифровка маркировки:

• FTGS14: Серия конденсатоотводчиков.
  • FT = поплавковая ловушка (Float Trap).
  • G = Материал корпуса: высокопрочный чугун (SG Iron / ковкий чугун) EN-GJS-400-18-LT.
  • S = внутренние элементы из нержавеющей стали.
  • 14 = Модельный ряд (шаровой поплавковый конденсатоотводчик).
• 4,5: Максимальный перепад давления (PMO).
  • Это критически важный параметр. Внутренний клапанный механизм рассчитан на работу при разнице давлений (между входом и выходом) не более 4,5 бар. При более высоком перепаде давлений клапан не будет работать.
• Dn25: Номинальный диаметр 25 мм (1 дюйм).
• Pn16: Фланцевое соединение, рассчитанное на номинальное давление
• R-L: Направление потока справа налево (Right to Left), если смотреть на лицевую сторону корпуса.

Основные технические характеристики:

• Тип: механический (поплавковый со сферическим поплавком).
• Встроенный воздухоотводчик: Да (термостатическая капсула для автоматического удаления воздуха при запуске системы).
• Материал корпуса: высокопрочный чугун DIN 1693 GGG 40.3.
• Внутренние детали: нержавеющая сталь.
• Максимальное рабочее давление корпуса (PMA): 16 бар (при 120 °C) / 14,6 бар (при 250 °C).
• Максимальный перепад давления (PMX): 4,5 бар (определяется установленным седлом клапана).
• Максимальная рабочая температура (TMO): 250 °C.
• Присоединение: фланцы EN 1092 PN16.
• Монтажное положение: горизонтальное (стандартное для направления R-L).

Особенности и применение:

1. Непрерывный отвод конденсата: идеально подходит для теплообменного оборудования с автоматическим регулированием температуры (теплообменников, калориферов, сушильных барабанов), так как позволяет отводить конденсат при температуре насыщения сразу после его образования.
2. Устойчивость к гидроударам: прочная конструкция поплавка и механизма.
3. Удаление воздуха: Встроенный термостатический элемент предотвращает «воздушное запирание» системы.
4. Обслуживание: конструкция позволяет проводить обслуживание (очистку или замену механизма) без демонтажа корпуса с трубопровода.

Запасные части (ремкомплекты):

Для этой модели обычно доступны следующие запчасти:

• Главный клапан в сборе (механизм в сборе): важно заказывать именно на перепад давления 4,5 бар.
• Комплект уплотнений (Gasket Set).
• Воздушный клапан (узел воздушного клапана).
• Поплавок (Ball Float).

Важное предупреждение при подборе персонала:

Убедитесь, что перепад давления в вашей системе (разница между давлением пара на входе и давлением в конденсатопроводе) не превышает 4,5 бар.
Если на входе у вас 10 бар, а на выходе 0 бар (атмосфера), этот конденсатоотводчик работать не будет (он останется закрытым). В таком случае вам нужна версия FTGS14-10 или FTGS14-14. Версия 4,5 предназначена для систем с низким давлением или для обеспечения очень высокой пропускной способности при малом перепаде давления.
