Конденсатоотводчик фланцевый FTGS14-4,5 Dn20 Pn16 R-L Spirax Sarco

Ниже приведено подробное техническое описание и расшифровка характеристик указанного вами оборудования.

Наименование: поплавковый конденсатоотводчик со встроенным термостатическим воздухоотводчиком
Производитель: Spirax Sarco (Великобритания/международный концерн)
Маркировка: FTGS14-4,5 Dn20 Pn16 R-L

1. Расшифровка маркировки

• FT (Float Trap): Тип конденсатоотводчика — поплавковый (с шаровым поплавком). Обеспечивает непрерывный отвод конденсата при температуре насыщения.
• G (SG Iron): Материал корпуса — высокопрочный чугун (с шаровидным графитом, обычно GGG 40.3).
• S (нержавеющая сталь): Внутренние детали (механизм) изготовлены из нержавеющей стали.
• 14: Серия модели (обычно указывает на удобную для обслуживания конструкцию со съемной крышкой).
• 4,5: Максимальный перепад давления (ΔP). Это критически важный параметр. Клапан (седло) рассчитан на работу при разнице давлений на входе и выходе не более 4,5 бар.
  • Важно: если перепад давления в системе превысит 4,5 бар, поплавок не сможет открыть клапан, и конденсатоотводчик заблокируется («захлебнется»).
• Dn20: Номинальный диаметр подключения — 20 мм (3/4 дюйма).
• Pn16: Номинальное давление корпуса — 16 бар (максимальное давление, которое выдерживает сам корпус, но не рабочий механизм!).

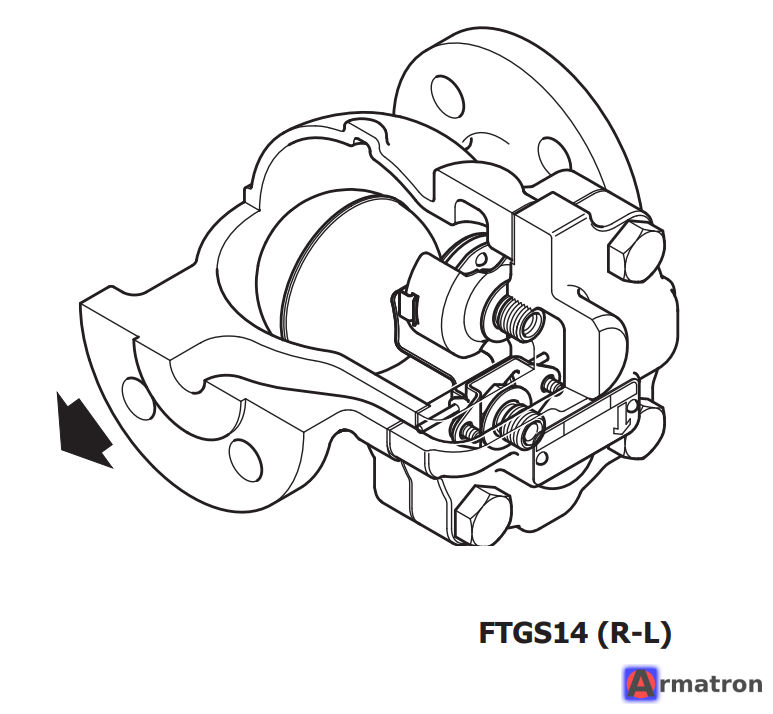

• R-L (справа налево): Направление потока рабочей среды — справа налево (если смотреть на лицевую сторону корпуса). Это фиксированное направление, изменить его можно только путем переустановки крышки (в некоторых моделях) или замены устройства.

2. Технические характеристики

• Рабочая среда: насыщенный пар, конденсат.
• Тип присоединения: фланцевое (по стандарту EN 1092 / DIN), PN16.
• Максимально допустимое давление (МДД): 16 бар изб.
• Максимально допустимая температура (TMA): 250 °C.
• Встроенный воздухоотводчик: Да. Оснащен встроенным термостатическим капсульным элементом для автоматического удаления воздуха из системы при запуске.
• Пропускная способность: зависит от перепада давления. Для модели с седлом 4,5 дюйма пропускная способность при перепаде давления 4,5 бар будет максимальной для данного корпуса (выше, чем у моделей 10 или 14, так как отверстие седла больше).

3. Материалы

• Корпус и крышка: высокопрочный чугун (DIN 1693 GGG 40.3 / EN-GJS-400-18-LT).
• Болты крышки: сталь.
• Уплотнение крышки: графит с армированием.
• Клапан (седло/плунжер), поплавок, рычаг: нержавеющая сталь (аустенитная).
• Элемент воздухозаборника: нержавеющая сталь.

4. Применение

Модель FTGS14 идеально подходит для теплообменного оборудования с автоматическим регулированием температуры, где давление пара может меняться, а также для дренажа паропроводов.

• Теплообменники (кожухотрубные, пластинчатые).
• Калориферы для приточных установок.
• Сушильные цилиндры.
• Варочные котлы.

Преимущества:

1. Непрерывный отвод: конденсат отводится сразу по мере его образования, что предотвращает затопление оборудования.
2. Удаление воздуха: Встроенный воздухоотводчик предотвращает образование воздушных пробок, ускоряя прогрев системы.
3. Устойчивость к гидроударам: благодаря прочному корпусу и конструкции поплавка.
4. Ремонтопригодность: крышку можно снять для очистки или замены механизма, не снимая корпус с трубы.

5. Особенности монтажа

1. Ориентация: устанавливается строго горизонтально (на горизонтальном трубопроводе).
2. Направление: стрелка на корпусе должна совпадать с направлением движения конденсата. В вашем случае — справа налево (R-L). Если труба идет слева направо, этот конденсатоотводчик устанавливать нельзя (или потребуется сложная обвязка).
3. Положение поплавка: Корпус должен быть расположен так, чтобы поплавок двигался в вертикальной плоскости (обычно «стаканом» вниз или вбок, в зависимости от конкретной отливки серии FT14, но ось рычага должна быть горизонтальной).

Резюме для заказа/проверки:

Если вы планируете закупку или замену оборудования, убедитесь, что:

1. У вас действительно направление потока справа налево.
2. Перепад давления (давление пара на входе минус давление в конденсатопроводе) не превышает 4,5 бар. Если у вас давление пара 6–10 бар, а конденсат сливается в атмосферу, эта модель (с седлом 4,5) не подойдет, нужна модель FTGS14-10 или FTGS14-14.
