Конденсатоотводчик фланцевый FTGS14-4,5 Dn15 Pn16 R-L Spirax Sarco

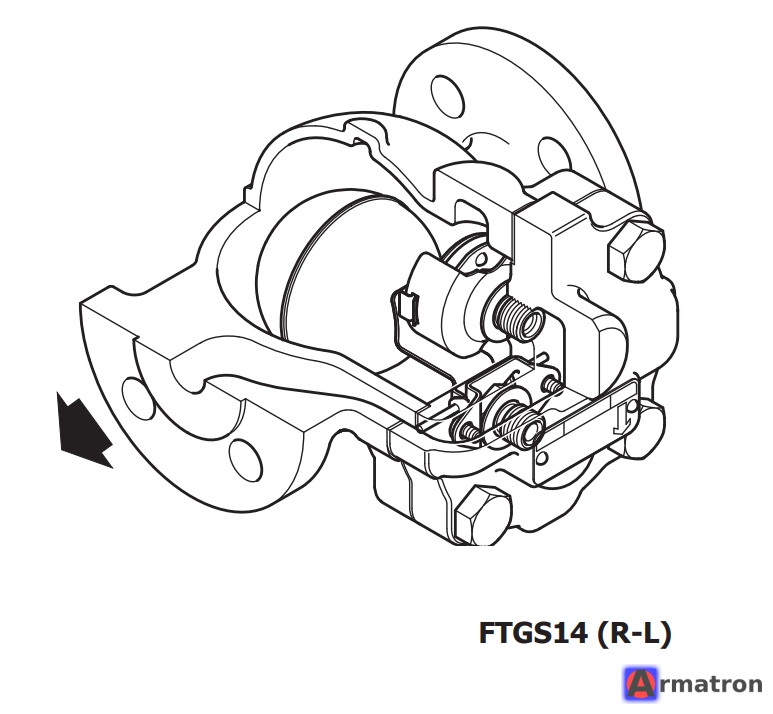

Конденсатоотводчик Spirax Sarco FTGS14-4,5 Dn15 Pn16 R-L — это механический поплавковый конденсатоотводчик со встроенным термостатическим воздухоотводчиком, изготовленный из нержавеющей стали.

Ниже приведена расшифровка маркировки и технические характеристики:

Расшифровка маркировки:

• FTGS14: серия конденсатоотводчиков.
  • FT = Float Trap (Поплавковый конденсатоотводчик).
  • G = модификация корпуса.
  • S = нержавеющая сталь (корпус из нержавеющей стали).
• 4,5: Максимальный перепад давления (PMX). Это означает, что внутренний механизм (седло и шар) рассчитан на работу при разнице давлений на входе и выходе не более 4,5 бар.
  • Важно: Корпус выдерживает большее давление (Pn16), но если перепад давления превысит 4,5 бар, конденсатоотводчик не сможет открыться. Эта модель имеет самую высокую пропускную способность среди линейки FTGS14 (по сравнению с версиями на 10 и 14 бар).
• Dn15: номинальный диаметр подключения (15 мм или 1/2 дюйма).
• Pn16: номинальное давление фланцев (фланцевое соединение по стандарту DIN/EN на 16 бар).
• R-L: направление потока справа налево (Right to Left), если смотреть на корпус спереди. Это критически важно для монтажа.

Основные характеристики:

• Тип: механический (поплавковый со сферическим поплавком).
• Материал корпуса и крышки: нержавеющая сталь (обычно аустенитная, ASTM A351 CF8M).
• Внутренние элементы: нержавеющая сталь.
• Удаление воздуха: Встроенный термостатический элемент (капсула) для автоматического удаления воздуха и неконденсируемых газов.
• Тип присоединения: фланцевое (EN 1092 Pn16).
• Установка: только на горизонтальном трубопроводе (направление потока должно совпадать со стрелкой на корпусе).

Принцип работы:

1. Конденсат поступает в корпус, поднимая поплавок.
2. Поплавок через рычажный механизм открывает выпускной клапан.
3. Конденсат непрерывно удаляется при температуре насыщения пара.
4. При поступлении воздуха термостатический элемент остывает и открывается, выпуская воздух. При поступлении пара элемент нагревается и закрывается.

Преимущества модели FTGS14:

1. Материал: полностью нержавеющая сталь обеспечивает высокую коррозионную стойкость и гигиеничность (подходит для чистых сред, пищевой и фармацевтической промышленности).
2. Эффективность: непрерывный отвод конденсата обеспечивает стабильную работу теплообменного оборудования без подтопления.
3. Ремонтопригодность: конструкция позволяет обслуживать конденсатоотводчик (менять внутренний механизм) без демонтажа корпуса с трубопровода.

Области применения:

• Паровые теплообменники (пластинчатые, кожухотрубные).
• Калориферы и сушильные установки.
• Варочные котлы.
• Системы, для которых требуется оборудование из нержавеющей стали.

Внимание при заказе/монтаже: убедитесь, что пар в вашей трубе движется справа налево, иначе устройство будет работать некорректно. Также убедитесь, что перепад давления в вашей системе в месте установки не превышает 4,5 бар.
