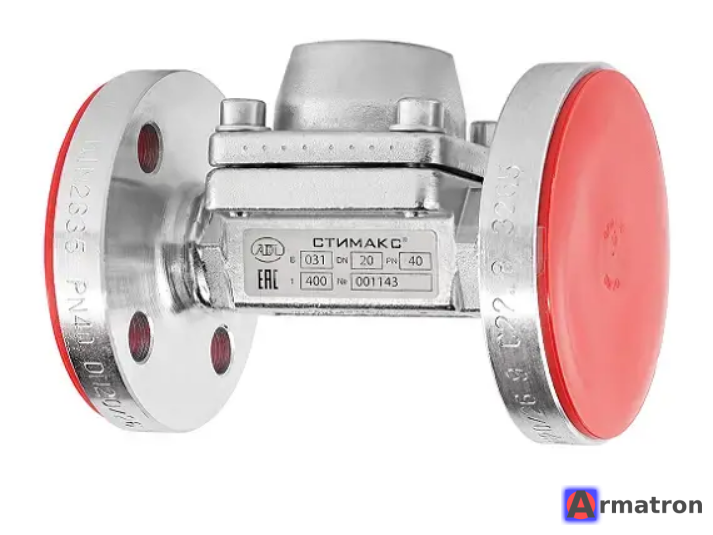

Конденсатоотводчик биметаллический фланцевый Стимакс В31 Dn15 Pn40 ADL

Стимакс В31 — это термостатический биметаллический конденсатоотводчик производства компании АДЛ (Россия). Модель разработана для отвода конденсата и удаления воздуха из паровых систем.

Ниже приведен подробный обзор технических характеристик и особенностей данной модели:

Основные характеристики

• Тип: Термостатический биметаллический.
• Модель: Стимакс В31.
• Номинальный диаметр (DN): 15 мм.
• Номинальное давление (PN): 40 бар (4,0 МПа).
• Тип присоединения: Фланцевое.
• Максимальное рабочее давление (PMO): 32 бар.
• Максимальная рабочая температура (TMO): +400°C (может варьироваться в зависимости от исполнения, уточняйте по паспорту).
• Материал корпуса: Углеродистая сталь 1.0460 (A105) или аналогичная.

Принцип работы

Конденсатоотводчик работает за счет разницы температур пара и конденсата. Биметаллические пластины внутри устройства изгибаются при нагреве, закрывая клапан при достижении температуры пара, и выпрямляются при охлаждении, открывая клапан для выпуска скопившегося конденсата.

Ключевая особенность: Конденсатоотводчик настроен на выпуск конденсата с определенным недоохлаждением (обычно на 10–30°C ниже температуры насыщения пара). Это позволяет эффективно использовать теплоту конденсата.

Преимущества модели Стимакс В31

1. Надежность: Устойчив к гидроударам и замерзанию.
2. Удаление воздуха: Отлично справляется с отводом неконденсируемых газов (воздуха) при пуске системы.
3. Встроенный фильтр: Защищает внутренние механизмы от загрязнений, находящихся в трубопроводе.
4. Обратный клапан: В биметаллических моделях Стимакс сам механизм часто выполняет роль обратного клапана, предотвращая обратный поток конденсата.
5. Ремонтопригодность: Внутренний блок (капсулу) можно заменить без демонтажа корпуса с трубопровода.

Области применения

• Паровые спутники (обогрев трубопроводов).
• Небольшие теплообменники.
• Дренаж магистральных паропроводов (где допустим небольшой подпор конденсата).
• Системы, где требуется эффективный отвод воздуха.

Монтаж и эксплуатация

• Положение: Может устанавливаться как на горизонтальных, так и на вертикальных участках трубопровода (при вертикальном монтаже направление потока должно быть сверху вниз).
• Направление: Важно соблюдать направление потока, указанное стрелкой на корпусе.
• Обслуживание: Рекомендуется установка запорной арматуры до и после конденсатоотводчика для проведения сервисных работ.
