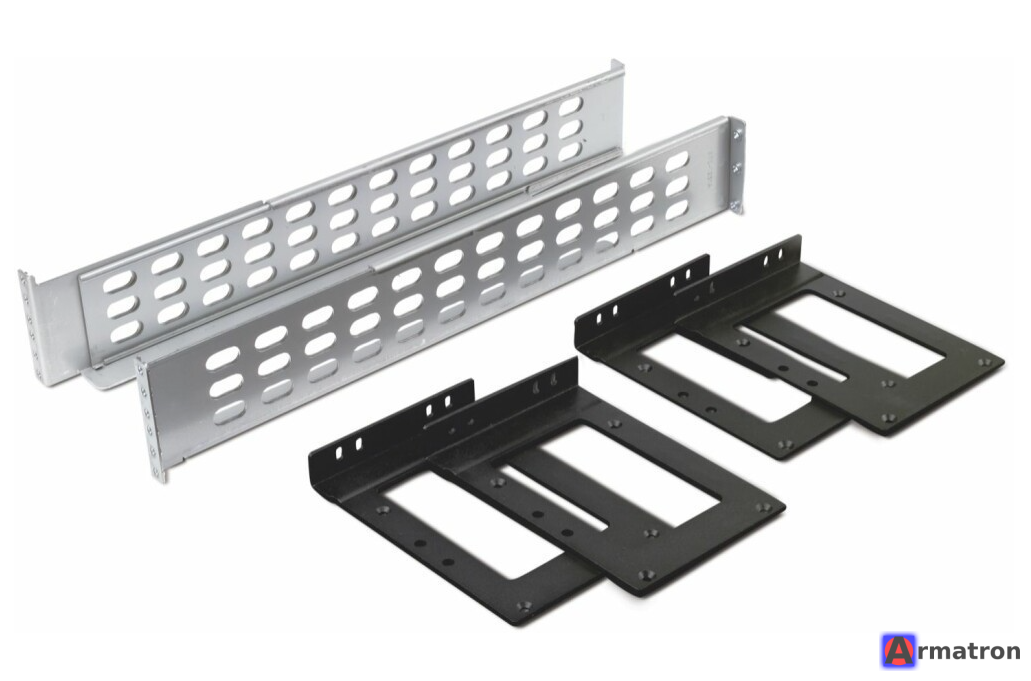

Комплект монтажных направляющих SURTRK2 APC

APC SURTRK2 — это комплект монтажных направляющих (рельсов), предназначенный для установки тяжелых источников бесперебойного питания (ИБП) серии APC Smart-UPS RT и внешних аккумуляторных блоков в стандартные 19-дюймовые серверные стойки и шкафы.

Подробная информация об этом комплекте:

Основное назначение

Этот комплект необходим, если у вас есть ИБП APC (обычно в корпусе Tower/Rack convertible), который вы хотите закрепить в телекоммуникационном шкафу. Поскольку такие ИБП очень тяжелые (от 40 до 100+ кг), обычные «ушки» на передней панели не выдержат вес устройства. Нагрузка должна распределяться на 4 вертикальные направляющие шкафа с помощью этих рельсов.

Совместимость

Комплект SURTRK2 официально предназначен для следующих серий оборудования APC:

• Smart-UPS RT (мощностью от 3000 ВА до 10 000 ВА):
  • SURT3000XLI / SURT3000RMXLI
  • SURT5000XLI / SURT5000RMXLI
  • SURT6000XLI / SURT6000RMXLI
  • SURT8000XLI / SURT8000RMXLI
  • SURT10000XLI / SURT10000RMXLI
  • SURT15KRMXLI / SURT20KRMXLI
• Внешние аккумуляторные блоки (Battery Packs):
  • SURT192RMXLBP /
  • И другие блоки, совместимые с серией RT.

Технические характеристики

• Тип крепления: 4-точечное (требуется доступ к передним и задним монтажным профилям шкафа).
• Стандарт стойки: 19 дюймов (EIA-310).
• Регулируемая глубина: Рельсы раздвижные, что позволяет устанавливать их в шкафы различной глубины (обычно от 527 мм до 890 мм
• Максимальная нагрузка: Рассчитаны на удержание тяжелого оборудования (до 90-100 кг и более на пару).
• Высота: Сами рельсы занимают минимум места по высоте
• Вес комплекта (нетто): Около 2.7–3 кг.

Комплект поставки

В коробке обычно находится:

1. Две раздвижные металлические направляющие (левая и правая).
2. Набор крепежных винтов (для крепления направляющих к стойке и фиксации самого ИБП).
3. Монтажные пластины («ушки»), которые прикручиваются к корпусу ИБП (для его фиксации в передней части стойки).
4. Инструкция по установке.

Особенности монтажа

1. Только 4 опоры: Эти рельсы нельзя установить в стойку с двумя опорами (открытая рама с двумя стойками). Требуется шкаф или стойка с 4 вертикальными профилями.
2. Порядок действий: Сначала в стойку устанавливаются рельсы SURTRK2. Затем к ИБП прикручиваются «ушки» (клеммы). После этого тяжелый ИБП сдвигается по рельсам внутрь стойки, как по салазкам, и фиксируется винтами через передние ушки.

Отличие от SURTRK (без цифры 2)

Старый артикул SURTRK предназначался для более легких моделей (Smart-UPS 1000/1500 RT). SURTRK2 — это усиленная версия для моделей мощностью от 3000 ВА и выше.

Если вы планируете установить ИБП серии APC Smart-UPS RT 3000–10000 ВА, этот комплект является обязательным элементом для безопасной установки.
