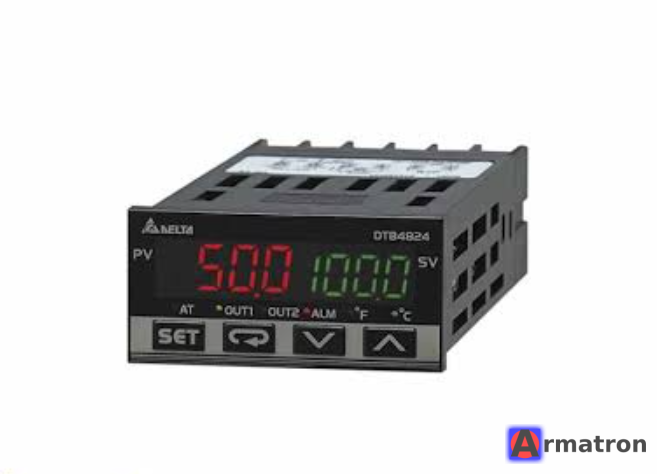

Компактный цифровой температурный контроллер DTB4824VR Delta

Delta DTB4824VR — это высокофункциональный температурный контроллер из серии DTB компании Delta Electronics. Он отличается компактным размером (1/32 DIN) и предназначен для точного управления технологическими процессами.

Ниже приведен подробный обзор характеристик, расшифровка маркировки и особенности этой модели.

1. Расшифровка маркировки (DTB4824VR)

• DTB: Серия температурных контроллеров Delta B (продвинутая серия).
• 4824: Типоразмер передней панели — 48 x 24 мм (сверхкомпактный формат 1/32 DIN).
• V: Выход №1 (Основной) — напряжение 14В DC (импульсный выход для управления твердотельным реле SSR).
• R: Выход №2 (Дополнительный/Аварийный) — Релейный выход (SPST, 250В AC, 5А).

2. Основные технические характеристики

• Типы входных сигналов (универсальный вход):
  • Термопары: K, J, T, E, N, R, S, B, L, U, TXK.
  • Термосопротивления: Pt100, JPt100.
  • Аналоговые сигналы: 05В, 010В, 020мА, 420мА, 0~50мВ.
• Режимы управления:
  • PID (с автонастройкой).
  • Вкл/Выкл (ON/OFF).
  • Ручное управление.
  • Программное управление (Pattern control).
• Питание: 100 ~ 240 В переменного тока (AC), 50/60 Гц.
• Дисплей: Двухстрочный 3-разрядный (PV — текущее значение, SV — заданное значение).
• Связь: Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
• Скорость выборки: 0,4 сек.

3. Ключевые особенности серии DTB

1. Двухконтурное управление: Возможность одновременного управления нагревом и охлаждением.
2. Режим «Pattern»: Позволяет программировать кривую температуры (до 8 наборов по 8 шагов или один цикл на 64 шага).
3. Безопасность: Функция блокировки кнопок и пароль для защиты настроек.
4. Компактность: Форм-фактор 48х24 мм идеален для монтажа в ограниченном пространстве на панелях управления.
5. Разнообразие функций сигнализации: 12 режимов аварийной сигнализации (Alarms).

4. Схема подключения (типовая для VR)

• Выход 1 (V): Клеммы для подключения SSR. Подается логический уровень (14В для включения реле).
• Выход 2 (R): Сухой контакт реле. Обычно используется как аварийный выход (Alarm) или для управления охлаждением.
• RS-485: Клеммы для интеграции в систему мониторинга (SCADA) или работы с ПЛК/панелями оператора.

5. Применение

• Экструдеры и термопластавтоматы.
• Упаковочные машины.
• Лабораторное оборудование.
• Печи для обжига и сушильные шкафы.
• Системы HVAC (отопление, вентиляция, кондиционирование).

Преимущества модели DTB4824VR:

Главное преимущество этой модели — наличие выхода под SSR (твердотельное реле). Это позволяет осуществлять очень быстрое переключение (ШИМ), что обеспечивает максимально точное удержание температуры без износа механических контактов, который возник бы у обычного реле.
