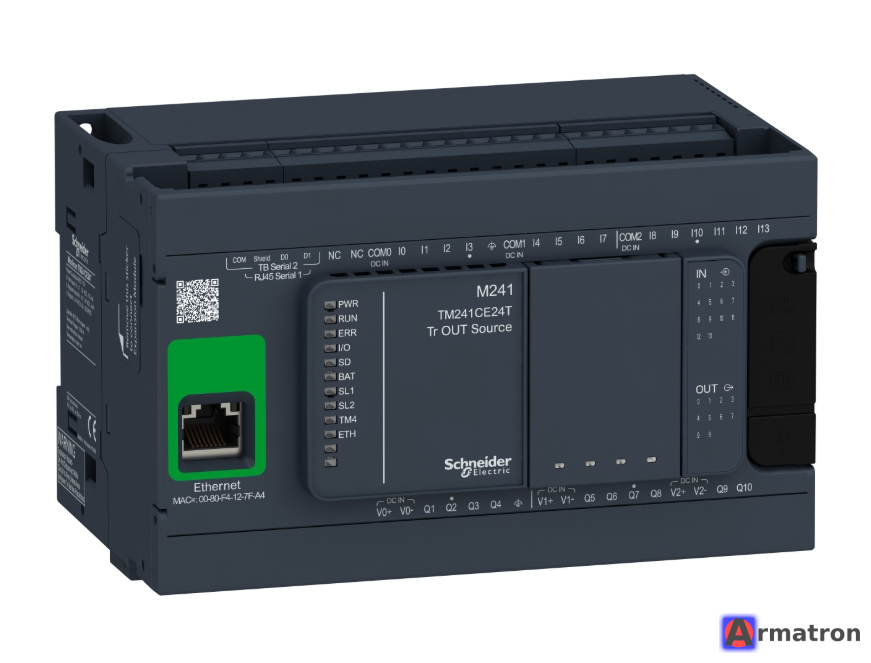

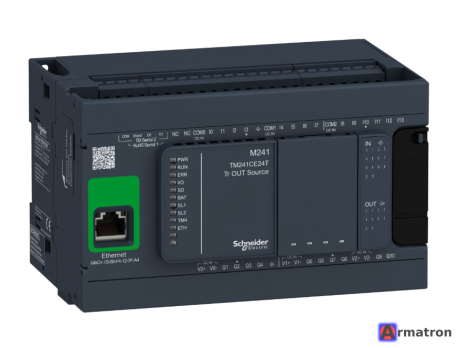

Компактный ПЛК Modicon M241 TM241CE24T Schneider Electric

Modicon M241 (TM241CE24T) — это высокопроизводительный компактный логический контроллер от Schneider Electric, входящий в серию MachineStruxure. Он предназначен для автоматизации высокопроизводительных машин с функциями управления скоростью и позиционированием.

Ниже приведен подробный обзор характеристик и возможностей этой конкретной модели.

1. Расшифровка артикула TM241CE24T

• TM241: серия контроллеров Modicon M241.
• C: наличие встроенного порта CANopen.
• E: наличие встроенного порта Ethernet.
• 24: общее количество встроенных каналов ввода-вывода (14 входов / 10 выходов).
• T: выходы на транзисторах (PNP/Source).

2. Технические характеристики

• Питание: 24 В постоянного тока (DC).
• Дискретные входы: 14 входов 24 В постоянного тока.
  • Из них 8 скоростных входов (HSC), поддерживающих частоту до 200 кГц.
• Дискретные выходы: 10 транзисторных выходов (0,5 А).
  • Из них 4 скоростных выхода (PTO) для управления сервоприводами или шаговыми двигателями по протоколу Pulse/Direction (до 100 кГц).
• Память:
  • ОЗУ (RAM): 64 МБ.
  • Флэш-память: 128 МБ.
  • Слот для SD-карты (до 32 ГБ) для хранения данных и обновления прошивки.
• Процессор: Двухъядерный (одно ядро для логики, второе для коммуникаций), что обеспечивает сверхбыстрое время выполнения инструкций (22 нс на булеву операцию).

3. Коммуникационные возможности (очень мощные)

Этот контроллер является "коммуникационным хабом":

1. Ethernet (RJ45): Поддержка протоколов Modbus TCP, EtherNet/IP, веб-сервер, FTP, SNMP.
2. CANopen (Master): Позволяет подключать до 63 устройств (частотные преобразователи, сервоприводы Lexium, удаленные модули ввода-вывода).
3. Последовательный порт (Serial): RS232/RS485 (Modbus RTU/ASCII).
4. USB-порт: Mini-B порт для программирования и отладки.

4. Расширяемость

• Локально: К контроллеру можно подключить до 7 модулей расширения Modicon TM3 напрямую (или до 14 с использованием модулей расширения шины).
• Удаленно: Поддержка модулей TM3 через Ethernet или CANopen, а также модулей TM2 (предыдущее поколение).
• Картриджи: Спереди есть два слота для установки плат расширения (TMC4), которые не увеличивают габариты ПЛК (например, для добавления аналоговых входов или еще одного порта RS485).

5. Программирование

Используется среда разработки EcoStruxure Machine Expert (ранее известная как SoMachine). Она базируется на CODESYS и поддерживает все стандартные языки МЭК 61131-3:

• LADDER (LD)
• Структурированный текст (ST)
• Функциональная блок-схема (FBD)
• Последовательная функциональная схема (SFC)
• Список инструкций (IL)

6. Основные преимущества

• Компактность: высокая плотность каналов и встроенных портов при малых размерах.
• Производительность: идеально подходит для задач, требующих быстрой реакции и управления движением (Motion Control).
• Безопасность: встроенный выключатель Run/Stop и защита программы паролем.
• Удобство обслуживания: съемные клеммные колодки (упрощают замену контроллера без перекоммутации проводов).

Для чего он лучше всего подходит?

• Упаковочные машины.
• Подъемно-транспортное оборудование (конвейеры, склады).
• Металлообрабатывающие и деревообрабатывающие станки.
• Управление насосными станциями с необходимостью удаленного мониторинга через Ethernet.
