Общие технические характеристики
Название продукта

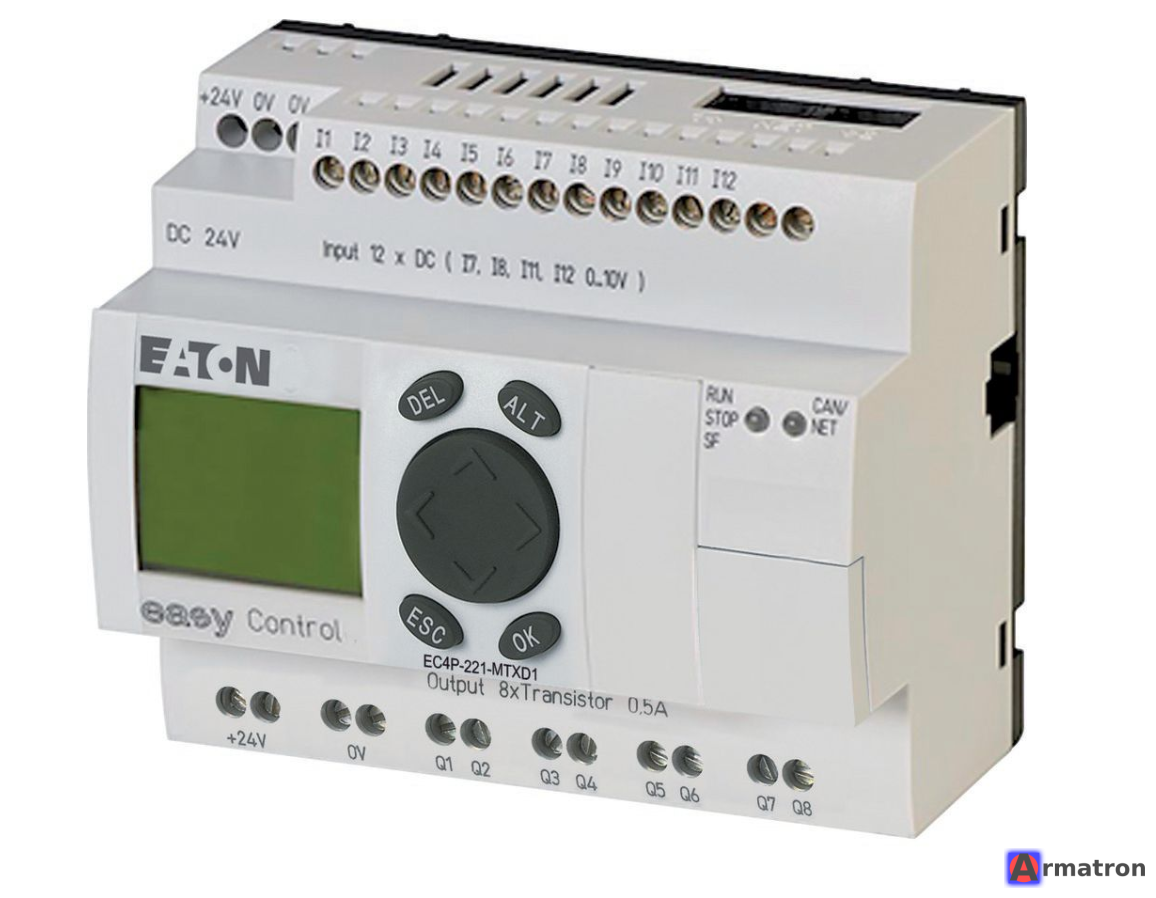

Компактный ПЛК Eaton EC4P
Номер детали.
EC4P-221-MTXD1
EAN
4015081061617
Длина / глубина изделия
72 мм
Высота изделия
90 мм
Ширина изделия
107,5 мм
Вес изделия
0,31 кг
Сертификаты
CSA-C22.2 № 142-M
UL
CE
Номер файла UL: E135462
UL508
IEC / EN 61000-4-2, уровень 3
CSA-C22.2 № 0-M
Номер класса CSA: 2252-01
CSA
Контрольный номер категории UL: NRAQ
Номер файла CSA: 012528
Торговое наименование продукта
EC4P
Тип продукта
Компактный ПЛК
Подтип продукта
Нет
Примечания по каталогу
Возможность расширения: входы / выходы и системы шин
Характеристики и функции
Характеристики
Параллельное подключение транзисторных выходов с резистивной нагрузкой, индуктивной нагрузки с внешней схемой подавления, комбинация внутри группы - Группа 1: Q1 - Q4
190 принятых байт в блоке (интерфейс RS232 PRG, режим Master)
Параллельное подключение транзисторных выходов с резистивной нагрузкой, индуктивной нагрузки с внешней схемой подавления, комбинация внутри группы - Группа 2: Q5 - Q8
Асинхронные, циклические, ациклические типы PDO (режимы работы ведомого устройства)
Оснащен:
Дисплей,
Базовое устройство,
Функциональный модуль,
Модуль цифрового вывода,
Коммуникационный модуль,
Библиотеки,
Источник питания,
Блок управления,
Модуль аналогового ввода,
Модуль цифрового ввода,
Блок памяти,
Инженерное программное обеспечение,
EasyNet/CANopen® на борту,
Документация,
Другие компоненты,
Монитор,
Клавиатура
Функции
Тепловой вырез
Строительные блоки
Надпись
Возможна индивидуальная надпись с помощью КОМБИНАЦИИ EC4-*
Процессор
Infineon XC161
Общая информация
Длина кабеля
100 м, неэкранированный, цифровые входы 24 В постоянного тока
30 м, экранированный, аналоговые входы
Потребляемый ток
2 А, макс. общий ток на выходах транзисторов (Внимание! Выходы должны включаться одновременно и в течение одинакового промежутка времени.)
Степень защиты
IP20
Температура отображения - мин
0 °C
Температура дисплея - макс.
55 °C
Способ монтажа
Крепление винтами с помощью крепежных кронштейнов ZB4-101-GF1 (принадлежности)
Крепление на планке цилиндра (в соответствии с IEC / EN 60715, 35 мм)
Категория перенапряжения
II
Степень загрязнения
2
Номинальное рабочее напряжение
24 В постоянного тока (-15 %/+ 20% - источник питания)
20,4 - 28,8 В постоянного тока
20,4 - 28,8 В постоянного тока (транзисторные выходы)
Остаточный ток
0,1 мА (при сигнале "1" на канал)
Разрешение
0,01 В аналоговый (аналоговые входы)
0,01 В цифровой (аналоговые входы)
10 бит (значение 0 - 1023, аналоговые входы)
Защита от короткого замыкания
Да, электронные (Q1 - Q4), тепловые (Q5 - Q8), (анализ через диагностический вход I16, I15), транзисторные выходы
Условия окружающей среды, механические
Постоянное ускорение
2 g, 57-150 Гц, в соответствии с IEC / EN 60068-2-6, Вибрации
Постоянная амплитуда
0,15 мм, 10-57 Гц, в соответствии с IEC / EN 60068-2-6, Вибрации
Падение и опрокидывание
Высота сброса 50 мм, соответствует стандарту IEC / EN 60068-2-31
Высота падения (IEC/EN 60068-2-32) - макс.
1 м
Монтажное положение
Вертикальный
Горизонтальный
Ударопрочность
15 г, механический, в соответствии с IEC / EN 60068-2-27, полусинусоидальный удар 11 мс, 18 ударов
Климатические условия окружающей среды
Давление воздуха
1080 ГПа (рабочая)
Рабочая температура окружающей среды - не менее
-25 °C
Рабочая температура окружающей среды - макс.
55 °C
Температура хранения при окружающей среде - не менее
-40 °C
Температура окружающей среды при хранении - макс.
70 °C
Условия окружающей среды
Конденсация: предотвращается соответствующими мерами
Зазор в воздухе и расстояния утечки в соответствии с EN 50178, UL 508, CSA C22.2, № 142
Относительная влажность
5 - 95 % (без конденсации)
Электромагнитная совместимость
Выпуск воздуха
8 кВ
Импульсный взрыв
В соответствии с IEC / EN 61000-4-4, уровень 3
2 кВ, Сигнальный кабель
2 кВ, кабель питания
Контактный разряд
6 кВ, электростатический разряд (ESD)
Электромагнитные поля
10 В /м (в соответствии с IEC EN 61000-4-3)
Устойчивость к линейным помехам
10 В (в соответствии с IEC / EN 61000-4-6)
Класс радиопомех
Класс B (EN 55011)
Класс B (EN 55022)
Мощность при перенапряжении
Согласно IEC / EN 61000-4-5, импульсы питания (перенапряжение), ЭМС
0,5 кВ, кабели питания, симметричные, ЛЕГКИЙ ... ПОСТОЯННЫЙ ток, импульсы питания (перенапряжение), ЭМС
2 кВ, кабели питания, симметричные, EASY...AC, импульсы питания (перенапряжение), электромагнитная совместимость
Емкость терминала
Емкость терминала (гибкая с наконечником)
0,2 / 2,5 мм2
Емкость клеммы (гибкая с наконечником AWG)
22 - 12
Емкость терминала (сплошная)
0,2 / 4 мм2
Емкость клеммы (сплошная AWG)
22 - 12
Размер отвертки
3,5 x 0,8 мм, клеммный винт
Момент затяжки
0,6 Нм
Источник питания
Тепловыделение
3.4 W
Входное напряжение
Сигнал 1: > 8 В постоянного тока (I7 - I8, I11 - I12, цифровые входы, 24 В постоянного тока)
Сигнал 1: > 15 В постоянного тока (I1 - I6, I9 - I10, цифровые входы, 24 В постоянного тока)
Сигнал 0: <8 В постоянного тока (I7 - I8, I11 - I12, цифровые входы, 24 В постоянного тока)
Сигнал 0: <5 В постоянного тока (I1 - I6, I9 - I10, цифровые входы, 24 В постоянного тока)
Выходное напряжение
U = uₑ - 1 В (сигнал 1 при Iₑ = 0,5 А, транзисторные выходы)
Макс. 2,5 В (при сигнале 0 при внешней нагрузке <10 МОМ, транзисторные выходы)
Остаточная пульсация
5 % (транзисторные выходы)
≤ 5 %
Ток питания
18/32 мА, обычно⁄ макс., при 0 сигналах, транзисторные выходы
24/44 мА, обычно⁄макс., при 1 сигнале, транзисторные выходы
Напряжение питания при постоянном токе - макс.
24 В постоянного тока
Провалы напряжения
≤ 10 мс
В соответствии с EN 61131-2
Информационные материалы
Завершение шины
Разъем EASY-NT-R (вкл. резистор для подключения шины 120 Ом), первая и последняя станции, CANopen®
Форматы символов
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1, интерфейс RS232 PRG, мастер-режим
Тип подключения
2 x RJ45, 8 полюсов, CANopen®
RJ45, интерфейс PRG RS232
RJ45, Ethernet
Время цикла
<0,3 мс для 1 k инструкций (бит, байт), процессор
Скорость передачи данных
10 кБит / с на высоте 1000 м, CANopen®
0,3 кБит / с, интерфейс PRG RS232, режим Master
2,4 кБит / с, интерфейс PRG RS232, режим Master
4,8 кБит / с, интерфейс PRG RS232, режим Master
9,6 кБит / с, интерфейс PRG RS232, режим Master
250 Кбит / с на высоте 60 м, CANopen®
19,2 кБит / с, интерфейс PRG RS232, режим Master
20 кБит / с на скорости 700 м, CANopen®
38,4 кБит/с, интерфейс PRG RS232, режим Master
0,6 кБит/ с, интерфейс PRG RS232, режим Master
500 кБит/ с на 25 м, CANopen®
10 Мбит/с, 100 м, Ethernet
125 кБит/ с на 125 м, CANopen®
1,2 кБит/с, интерфейс PRG RS232, режим Master
50 Кбит/ с на 300 м, CANopen®
57,6 кБит/ с, интерфейс PRG RS232, режим Master
Память
16 кБайт памяти маркеров
256 кБайт кода программной памяти
4 кБайт выходной памяти
4 кБайт входной памяти
8 кБайт оперативной памяти
14 сегментов данных программной памяти по 16 Кбайт
Количество байтов
190 байт передачи (в блоке)
Количество модулей
Макс. 126 (ведомые устройства)
Станция
К DS 301 V4, номинальный ток управляющего контакта, Режим slave, интерфейсы
Циклы записи из постоянной памяти
10 000 000 000 циклов чтения-записи
Ввод / Вывод
Точность
± 5 с / сут (± 0,5 ч⁄ год), часы реального времени, обычно
± 3 % от фактического значения, два устройства (аналоговые входы)
± 2, (I7, I8, I11, I12) ± 0,12 В, от фактического значения, в пределах одного устройства (аналоговые входы)
Преобразования
Каждый цикл процессора, аналоговые входы
Время задержки
Тип 0,02 мс, цифровые входы 24 постоянного тока (I1 - I4), время задержки от 0 до 1
Тип 0,25 мс, цифровые входы 24 постоянного тока (I5 - I12), время задержки от 0 до 1
Коэффициент полезного действия
100 % (Индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, T0.95 = 1 мс, R = 48 Ом, L = 16 мЧ)
100 % (Индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, DC-13, T0.95 = 72 мс, R = 48 Ом, L = 1,15 Ч)
100 % (Индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, T0.95 = 15 мс, R = 48 Ом, L = 0,24 Ч)
100 % (Индуктивная нагрузка согласно EN 60947-5-1, с внешней цепью подавления)
Инкрементный счетчик
Частота счетчика: ≤ 40 кГц
Вход для опорного переключателя: I4
Входы счетчика: I1, I2
Диапазон значений: 32 бита
Форма импульса: квадратная
Количество входов счетчика: 1 (I1, I2, I3, I4)
Смещение сигнала: 90 °
Опорный вход: I3
Индикация
ЖК-дисплей, используемый в качестве индикации состояния цифровых входов 24 В постоянного тока
ЖК-дисплей, используемый в качестве индикации состояния выхода транзисторных выходов
Входные данные
Напряжение (постоянный ток)
Входной ток
3,3 мА (I1 - I6, при 24 В постоянного тока, при сигнале 1)
1 мА (аналоговые входы)
2,2 мА (I7 - I8, при 24 В постоянного тока, при сигнале 1)
2,2 мА (I11 - I12, при 24 В постоянного тока, при сигнале 1)
3,3 мА (I9 - I10, при 24 В постоянного тока, при сигнале 1)
140 мА
Входное сопротивление
11,2 Ком
Сопротивление изоляции
В соответствии с EN 50178
Нагрузка на лампу
5 Вт (без Rv на канал)
Количество входов (аналоговых)
4 (I7, I8, I11, I12)
Количество входов (цифровых)
12
4 (также могут использоваться как аналоговые входы)
4 (I7, I8, I11, I12, также могут использоваться как аналоговые входы)
12 (24 В постоянного тока)
Количество выходов
Максимум 4 (для параллельного подключения)
8 транзисторных выходов
Рабочая частота
В зависимости от схемы подавления (индуктивная нагрузка согласно EN 60947-5-1, с внешней схемой подавления, Максимальная частота переключения, макс. коэффициент заполнения)
40000 операций в час при резистивной нагрузке
Пиковый ток короткого замыкания
32 A
Быстрые входы счетчика
2 (I1, I2) в 16 битах или 1 (I1) в 32 битах
16/32 бит (диапазон значений)
50 кГц, частота счетчика
≤ 20 м (длина кабеля, экранированный)
Квадрат (форма импульса)
Номинальный рабочий ток (Ie)
Макс. 0,5 А при сигнале „1” постоянного тока на канал
Номинальное рабочее напряжение (Ue) при постоянном токе - макс.
24 В
Ток короткого замыкания
16 А, транзисторные выходы
Ток срабатывания при коротком замыкании
0,7 ≤ Ie ≤ 2 на выход, для Ra ≤ 10 Мом, транзисторные выходы
Диапазон сигнала
0 - 10 В постоянного тока, аналоговые входы
Частота переключения
Максимум 1500 операций (индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, T0.95 = 15 мс, R = 48 Ом, L = 0,24 Ч, f = 0,5 Гц (макс. DF = 50 %))
Максимум 1500 операций (Индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, T0.95 = 1 мс, R = 48 Ом, L = 16 МГц, f = 0,5 Гц (макс. DF = 50 %))
Максимум 1500 операций (Индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, DC-13, T0.95 = 72 мс, R = 48 Ом, L = 1,15 Ч, f = 0,5 Гц (макс. DF = 50 %))
Коэффициент использования
0.25 (Индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, T0.95 = 1 мс, R = 48 Ом, L = 16 мЧ)
0.25 (Индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, DC-13, T0.95 = 72 мс, R = 48 Ом, L = 1.15 Ч)
0.25 (Индуктивная нагрузка по EN 60947-5-1, без внешней цепи подавления, T0.95 = 15 мс, R = 48 Ω, L = 0,24 Ч)
1 (Индуктивная нагрузка по EN 60947-5-1, с внешней схемой подавления)
Безопасность
Потенциальная изоляция
Между аналоговыми входами и интерфейсом / картой памяти: нет
Между транзисторными выходами и источником питания: да
Напряжение питания UAUX: да
Между транзисторными выходами и входами: да
Между аналоговыми входами и выходами: да
Между цифровыми входами 24 В постоянного тока и выходами: да
Между транзисторными выходами и картой памяти: да
Между цифровыми входами 24 В постоянного тока и сетью EasyNet, EasyLink
Защита от изменения полярности
Да (Внимание: если к выходам подать 0 В или заземление, если напряжение питания подключено не к тем полюсам, это приведет к короткому замыканию.)
Проверка конструкции
Тепловыделение оборудования, Pvid в зависимости от тока
0 W
Мощность рассеивания тепла Pdiss
0 W
Тепловыделение на полюс, Pvid в зависимости от тока
0 W
Номинальный рабочий ток для заданного отвода тепла (дюйм.)
0 A
Статическое рассеивание тепла, фотоэлектрические системы, не зависящие от тока
3.4 W
10.2.2 Коррозионная стойкость
Соответствует требованиям стандарта продукта.
10.2.3.1 Проверка термостойкости корпусов
Соответствует требованиям стандарта продукта.
10.2.3.2 Проверка стойкости изоляционных материалов к нормальному нагреву
Соответствует требованиям стандарта продукта.
10.2.3.3 Устойчивость. изоляционного материала. к аномальному нагреву / возгоранию в результате внутренних элект. воздействий
Соответствует требованиям стандарта продукта.
10.2.4 Устойчивость к ультрафиолетовому (УФ) излучению
Соответствует требованиям стандарта продукта.
10.2.5 Подъем
Не применяется, поскольку необходимо оценить все распределительное устройство.
10.2.6 Механическое воздействие
Не применяется, поскольку необходимо оценить все распределительное устройство.
10.2.7 Надписи
Соответствует требованиям стандарта продукта.
10.3 Степень защиты узлов
Соответствует требованиям стандарта продукта.
10.4 Зазоры и расстояния утечки
Соответствует требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
Не применяется, поскольку необходимо оценить все распределительное устройство.
10.6 Включение коммутационных устройств и компонентов
Не применяется, поскольку необходимо оценить все распределительное устройство.
10.7 Внутренние электрические цепи и соединения
Ответственность лежит на разработчике панели.
10.8 Соединения для внешних проводов
Ответственность лежит на разработчике панели.
10.9.2 Электрическая прочность по мощности и частоте
Ответственность лежит на разработчике панели.
10.9.3 Выдерживающее импульсное напряжение
Ответственность лежит на разработчике панели.
10.9.4 Испытания корпусов из изоляционного материала
Ответственность лежит на разработчике панели.
10.10 Повышение температуры
За расчет повышения температуры отвечает разработчик панелей. Eaton предоставит данные о тепловыделении для устройств.
10.11 Степень защиты от короткого замыкания
Ответственность лежит на разработчике панели.
10.12 Электромагнитная совместимость
Ответственность лежит на разработчике панели.
10.13 Механическая функция
Устройство соответствует требованиям при условии соблюдения информации, содержащейся в инструкции (IL).
ТЕХНИЧЕСКИЕ ДАННЫЕ ETIM 9.0
Программируемые логические контроллеры PLC (EG000024) / набор устройств PLC (EC002581)
Электротехника, автоматизация, разработка систем управления технологическими процессами / Control, системы управления технологическими процессами (PCS) / Программируемое логическое управление (SPS) / Набор устройств PLC (ecl @ ss13-27-24-22-19 [BAA707018])
Содержит функциональные строительные блоки
ДА
Содержит базовое устройство
ДА
Содержит модульную стойку
НЕТ
Содержит источник питания
ДА
Содержит модуль аналогового ввода
ДА
Содержит модуль аналогового вывода
НЕТ
Содержит модуль цифрового ввода
ДА
Содержит модуль цифрового вывода
ДА
Содержит функциональный модуль
ДА
Содержит технологический модуль
НЕТ
Содержит коммуникационный модуль
ДА
Содержит блок памяти
ДА
Содержит модуль моделирования
НЕТ
Содержит соединительный кабель
НЕТ
Содержит блок управления
ДА
Содержит монитор
ДА
Содержит программное обеспечение для программирования
НЕТ
Содержит инженерное программное обеспечение
ДА
Содержит визуализацию
НЕТ
Содержит библиотеки
ДА
Содержит документацию
ДА
Содержит другие компоненты
ДА
Предустановленное программное обеспечение
НЕТ
Отзывы покупателей
