Коммуникационный модуль IB IL RS 485/422-PRO-PAC 2863627 Phoenix Contact

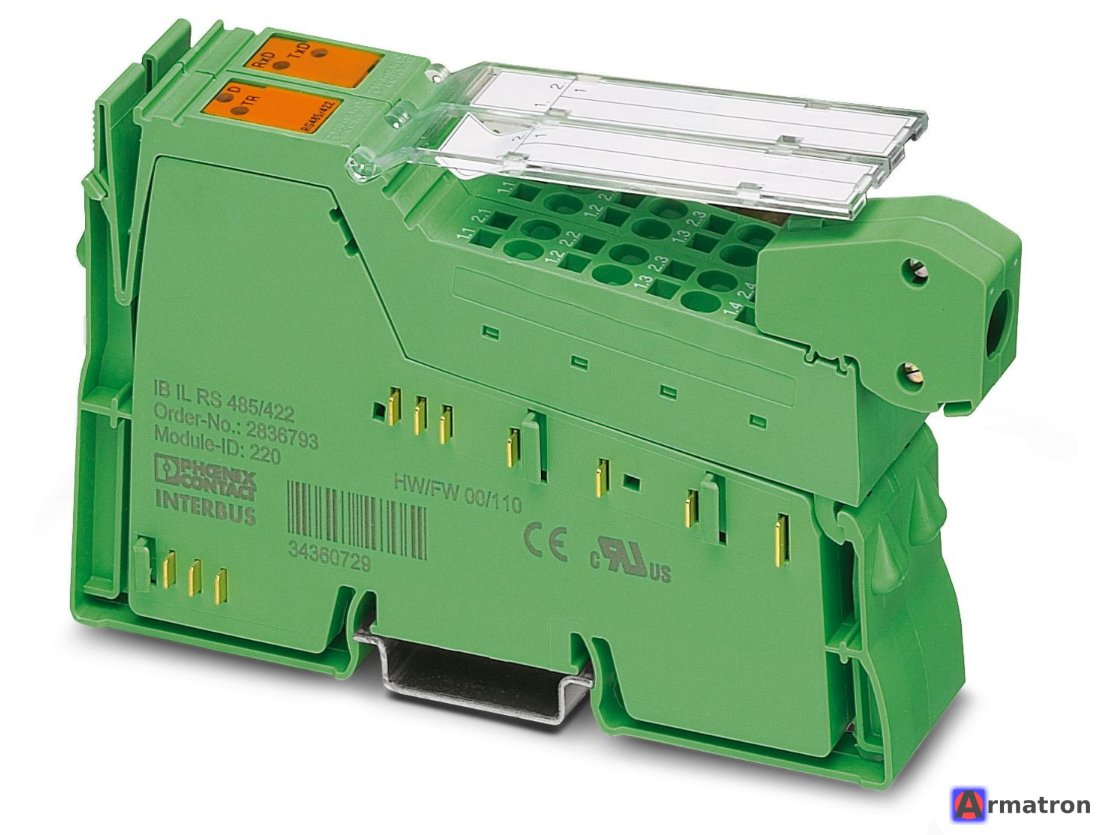

IB IL RS 485/422-PRO-PAC (артикул 2863627) — это коммуникационный модуль из серии Inline от Phoenix Contact. Он предназначен для интеграции устройств с последовательными интерфейсами RS-485 или RS-422 в систему автоматизации Inline.

Ниже приведено подробное описание, технические характеристики и особенности данного модуля.

1. Назначение

Модуль используется для обмена данными с оконечными устройствами, такими как:

• Сканеры штрих-кодов.
• Принтеры этикеток.
• Весоизмерительные системы.
• Приводы и контроллеры сторонних производителей.
• Терминалы управления.

2. Основные технические характеристики

• Тип интерфейса: RS-485 или RS-422 (настраиваемый).
• Тип подключения: 4-проводной (RS-422) или 2-проводной (RS-485).
• Скорость передачи данных: Настраиваемая, от 110 бит/с до 38400 бит/с.
• Буфер данных:
  • Приемный буфер: 4 Кбайт.
  • Передающий буфер: 1 Кбайт.
• Формат данных: 7 или 8 бит данных; четность (Even, Odd, None); 1 или 2 стоповых бита.
• Питание: 24 В DC (через внутреннюю шину модуля Inline).
• Потребляемый ток: Около 80 мА.

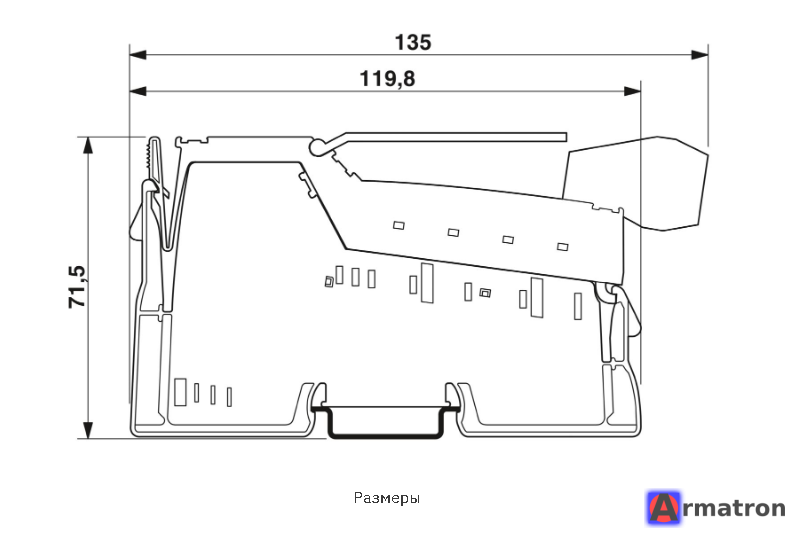

• Ширина модуля: 24,4 мм.

3. Особенности версии "PRO-PAC"

Аббревиатура PRO-PAC означает, что модуль поставляется в полной комплектации, готовой к установке, которая включает:

1. Сам модуль.
2. Штекеры Inline (для подключения проводов).
3. Держатели маркировки.
4. Экранированный разъем (Shield connector) для обеспечения защиты от ЭМС.

4. Функциональные возможности

• Прозрачный режим (Transparent mode): Модуль просто пересылает символы между шиной и последовательным портом. Это позволяет реализовать любой протокол программно в ПЛК.
• Протоколы: Поддержка различных режимов передачи (End-to-End).
• Диагностика: Светодиодная индикация на передней панели для контроля состояния модуля и передачи данных (D, TR, RR).

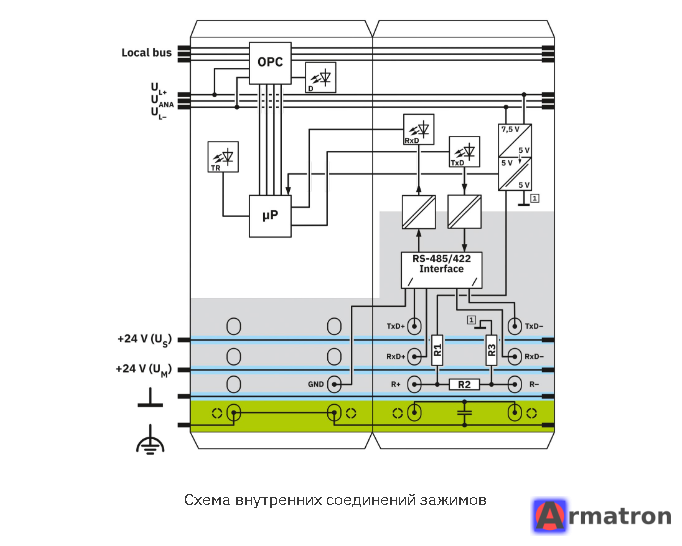

• Гальваническая развязка: Интерфейс изолирован от внутренней логики системы.

5. Индикация (Светодиоды)

• D (Diagnostics): Состояние шины (зеленый/красный).
• TR (Transmit): Горит или мигает при передаче данных.
• RR (Receive): Горит или мигает при приеме данных.

6. Преимущества

• Компактность: Малая ширина экономит место в шкафу управления.
• Гибкость: Поддержка как 2-х, так и 4-проводных схем подключения.
• Надежность: Высокая степень помехозащищенности благодаря комплектным экранированным зажимам.
• Простая интеграция: Легко настраивается через ПО (например, PC Worx) или с помощью технологических функций контроллера.

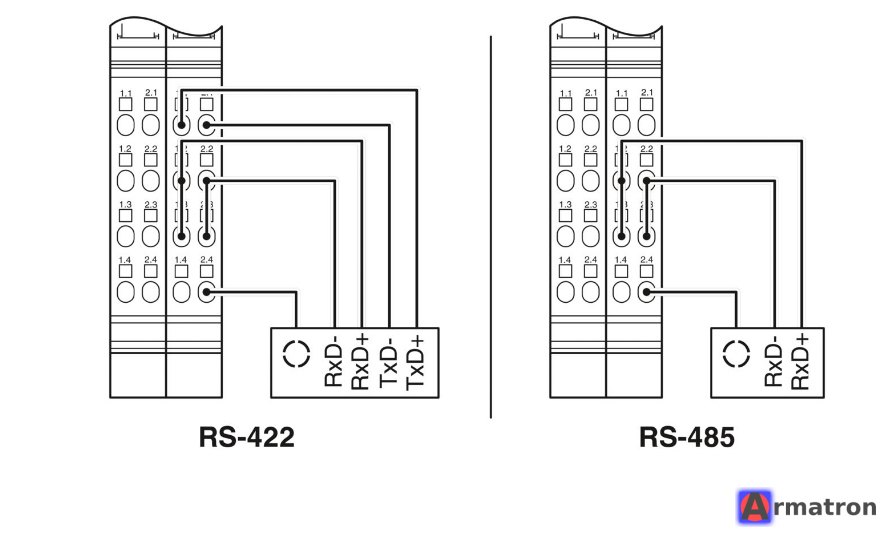

7. Схема подключения (типовая)

При использовании RS-485 (2-проводной):

• Используются клеммы для сигналов A и B.
• Необходимо соблюдать полярность и устанавливать терминирующие резисторы (согласующие сопротивления) 120 Ом на концах линии.

Резюме

Если вам нужно подключить устройство по RS-485/422 к контроллеру Phoenix Contact (серии ILC или RFC) или к станции удаленного ввода-вывода Inline, этот модуль является стандартным и надежным решением.
