Краткое описание
При использовании электрохимических сенсоров для анализа параметров жидкостей применяются специальные соединительные кабели и штекерные соединения. JUMO предлагает выбор различных надежных исполнений. Они представляют собой либо кабели вместе со смонтированными разъемами либо кабельные бухты или штекеры/разъемы для самостоятельного монтажа.
В большинстве случаев действуют следующие правила:
Длина кабеля между электрохимическим сенсором и преобразователем/индикатором/регулятором должна быть как можно меньше. Здесь идет речь о характерных длинах кабелей от 5 до 10 метров для обеспечения максимальной функциональной надежности. Если в исключительных случаях требуются большие длины, тогда необходимо принимать во внимание техническую документацию на сенсоры и измерительные приборы.
Соединение между сенсором и преобразователем должно осуществляться без использования дополнительных клеммных соединений или удлинителей.
Измерение величины рН и редокс-потенциала При измерении величины рН и редокс-потенциала используются коаксиальные кабели особой конструкции. При измерении этих величин на сенсоре образуется и передается на преобразователь разность потенциалов небольшой величины. Эти, частично очень высокоомные измерения (потенциометрический принцип, внутренние сопротивления до нескольких ГигаОм), чувствительны к электрическим помехам и облучениям. Даже движение кабеля при неблагоприятных обстоятельствах, может приводить к ошибкам в измерениях. Дополнительный изолирующий слой коаксиального кабеля JUMO повышает сопротивление изоляции линии и позволяет осуществить надежное соединение сенсора с преобразователем. Коаксиальные кабели, являющиеся стандартными в компьютерах и радиотехнике, не подходят для применения и могут повредить сенсоры. Это может привести как к очень быстрому выходу сенсора из строя, так и к сокращенному сроку службы. Для электродов с интегрированным датчиком температуры имеются коаксиальные кабели с соответствующим разъемом (напр. Variopin [VP]). Кондуктивное измерение электропроводности
Соединительные кабели для кондуктометрических ячеек (типовые листы 202922 – 202930) также оптимизированы для соответствующего применения. В данном случае осуществляется передача переменного напряжения низкой амплитуды в диапазоне от нескольких герц до нескольких килогерц. Эти кабели также имеют экранировку. Сама экранировка выполнена в соответствии с требуемыми техническими условиями и оптимизирована для данных приложений. Для повышения надежности передачи сигнала витой парой единичные жилы должны быть скручены.
Кабели с разъемами

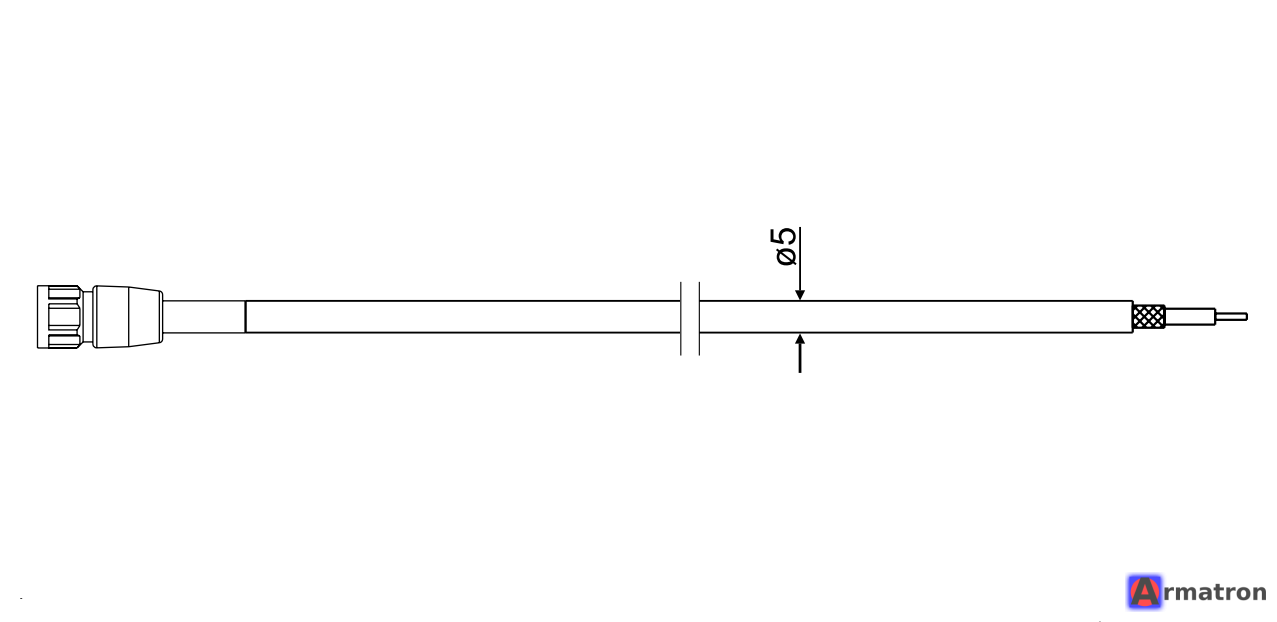

Коаксиальные кабели, Ø 5 мм для рН- и редокс-электродов, компенсационных термометров и стеклянных кондуктометрических ячеек

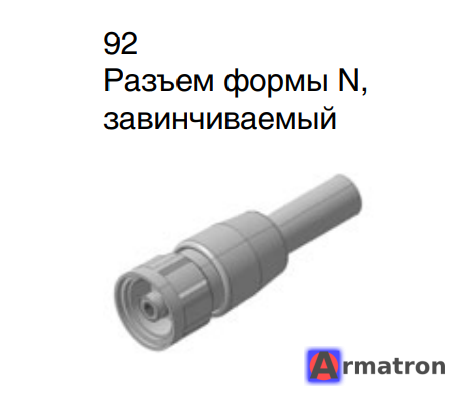

Коаксиальный кабель 202990/02-92-50-00 20/000303525 Jumo
Малошумящий коаксиальный кабель, температура:-25…+75° С, ПВХ, черный
Особенности
- соединительные кабели высокого качества с разъемами
- максимально высокая пылевлагозащита при монтаже на производстве
- различные типы штекеров и разъемов
- пользовательские исполнения по запросу
