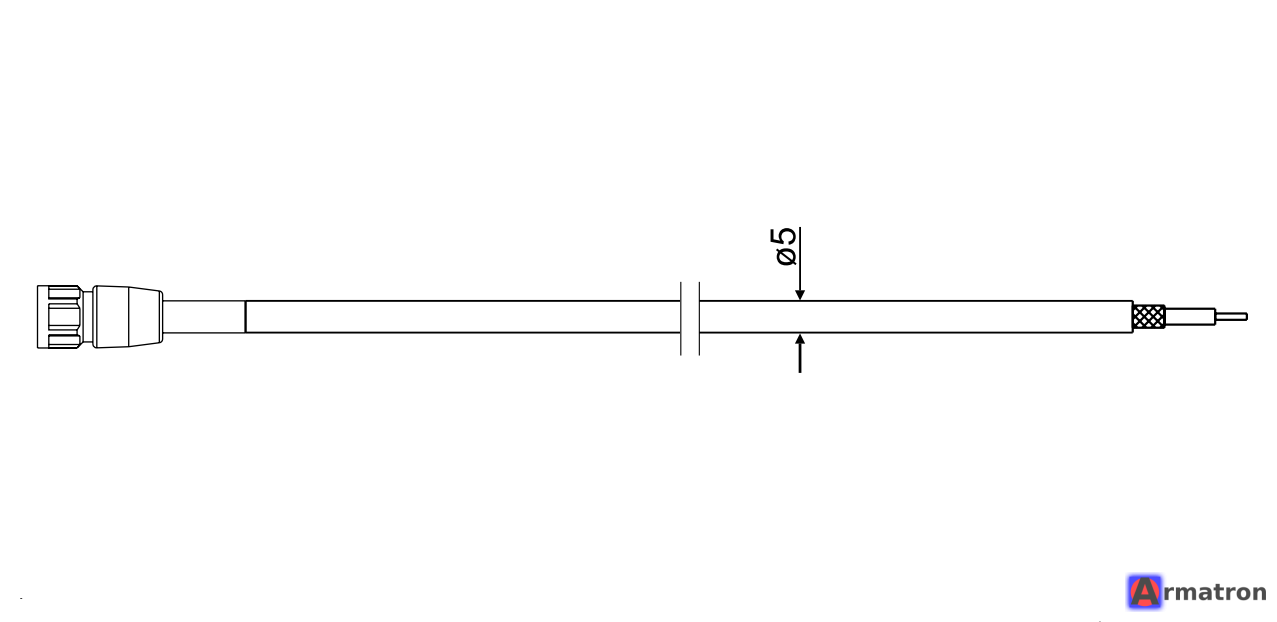

Коаксиальный кабель 202990/02-92-10-13 20/00082649 Jumo

Этот артикул (202990/02-92-10-13, номер заказа 00082649) относится к специализированному коаксиальному кабелю производства немецкой компании JUMO.

Этот кабель предназначен в первую очередь для подключения промышленных комбинированных электродов (рН-метров или редокс-потенциала/ОВП) к измерительным преобразователям (вторичным приборам).

Основные характеристики и расшифровка кода:

• Тип изделия (202990): Принадлежности для электрохимического анализа (кабели).
• Длина (10): 10 метров.
• Разъемы:

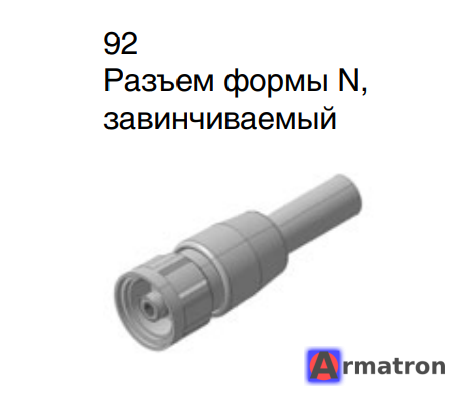

  • 92 (со стороны датчика): Штекерная головка со специальной резьбой (обычно тип N или S7/S8). Это стандартный разъем, который навинчивается на верхнюю часть рН-электрода.
  • 13 (со стороны прибора): Разъем Shield-Kon. Это стандартный разъем для большинства аналитических приборов и контроллеров.
• Номер артикула (00082649): Уникальный идентификатор JUMO для заказа именно этой конфигурации (10 метров, S7/S8 — SK).

Технические особенности:

1. Высокое сопротивление изоляции: Поскольку сигнал от рН-электрода очень слабый и высокоомный, кабель имеет специальную внутреннюю изоляцию, предотвращающую утечки тока и наводки.
2. Помехозащищенность: Кабель является «малошумящим» (low-noise). Между центральной жилой и экраном часто нанесен дополнительный полупроводящий слой для снижения трибоэлектрического эффекта (возникновения помех при изгибе кабеля).
3. Температурный диапазон: Обычно такие кабели выдерживают от -20°C до +80°C (иногда до +100°C в зависимости от исполнения оболочки).

Применение:

Используется в системах водоочистки, химической промышленности, пищевом производстве и бассейнах, где установлены датчики JUMO (или аналоги с разъемом S7) и требуется передача сигнала на расстояние 10 метров до контроллера (например, JUMO AQUIS 500 pH или dTRANS pH 02).

Важный совет: При прокладке этого кабеля избегайте его размещения рядом с силовыми кабелями и частотными преобразователями, так как это может привести к искажению показаний рН. Если кабель будет поврежден, его нельзя просто соединить «скруткой», так как это нарушит герметичность и сопротивление, необходимое для работы датчика.
