Кнопка аварийной остановки ZB4BT84 Schneider Electric

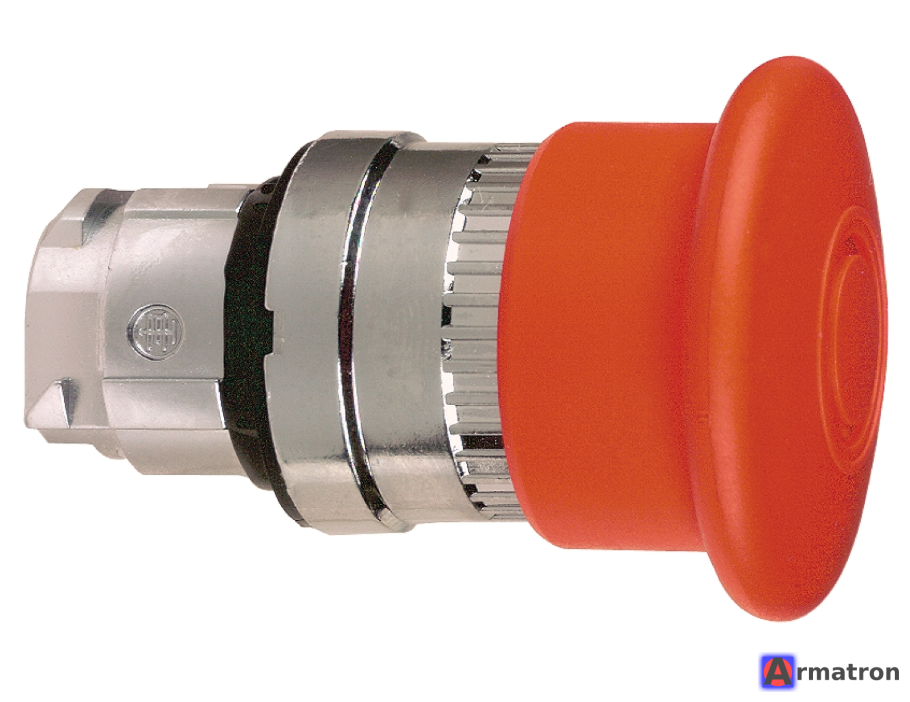

Schneider Electric ZB4BT84 — это головка кнопки аварийной остановки из флагманской металлической серии Harmony XB4.

Это надежное промышленное устройство, предназначенное для обеспечения безопасности персонала и оборудования путем немедленного отключения цепей управления.

Основные характеристики ZB4BT84:

1. Тип устройства: Головка кнопки аварийной остановки (без контактных блоков).
2. Серия: Harmony XB4 (металлическое исполнение, диаметр установки 22 мм).
3. Форма грибка: Диаметр 40 мм (стандартный размер, удобный для нажатия ладонью).
4. Тип срабатывания: С фиксацией (Trigger action). При нажатии кнопка защелкивается в нижнем положении.
5. Способ возврата (сброса): Тянуть для разблокировки (Pull to release). Это отличает её от моделей, которые нужно поворачивать.
6. Цвет: Красный (без маркировки или символов).
7. Материал: Хромированный металл (основание), пластик (грибок). Обладает высокой механической прочностью.

Технические параметры:

• Монтажный диаметр: 22,5 мм.
• Степень защиты:
  • IP66 (защита от мощных струй воды и пыли).
  • IP69 / IP69K (выдерживает мойку под высоким давлением и высокой температурой).
  • NEMA 4, 4X, 13 (стандарты для суровых условий эксплуатации).
• Рабочая температура: от -40°C до +70°C.
• Механическая износостойкость: около 300 000 циклов.
• Соответствие стандартам: EN/IEC 60947-5-5, ISO 13850 (стандарты безопасности для систем аварийного останова).

Что нужно для сборки полного комплекта?

Модель ZB4BT84 — это только верхняя часть («головка»). Чтобы она работала, вам необходимо доукомплектовать её следующими элементами:

1. Крепежное основание (суппорт): Модель ZB4BZ009.
2. Контактные блоки:
   • Обычно для аварийной остановки используются контакты с принудительным размыканием (NC — нормальный закрытый, например, ZBE102).
   • Часто ставят два блока NC для надежности (дублирование).
3. Легенда (табличка): Желтый круглый диск с надписью «Emergency Stop» (например, ZBY9330).

Преимущества модели:

• Металлический корпус: Идеально подходит для тяжелой промышленности, где возможны удары или воздействие агрессивных сред.
• Механизм Trigger Action: Гарантирует, что контакты разомкнутся только после того, как механизм защелкнется. Это исключает возможность «недожатия» кнопки.
• Простой монтаж: Система фиксации одним винтом.

Применение:

Используется на станках, конвейерах, пультах управления и в шкафах автоматизации, где требуется обеспечить быстрый и интуитивно понятный способ остановки оборудования в случае опасности.
