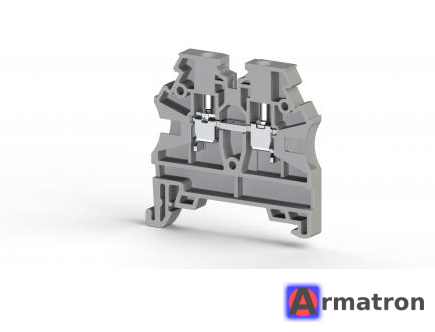

Клемма винтовая AVK 2,5 RD 304200 Klemsan

Это техническое описание проходной винтовой клеммы производства компании Klemsan (Турция).

Ниже приведены подробные характеристики для артикула 304 200 (модель AVK 2.5 RD).

Основные данные

• Наименование: AVK 2.5 RD
• Производитель: Klemsan
• Артикул (Код заказа): 304 200
• Тип изделия: Клемма проходная винтовая
• Цвет: Красный (RD / Red)
• Назначение: Соединение электрических проводников на DIN-рейке. Красный цвет часто используется для обозначения фаз, цепей управления или пожарной сигнализации (в зависимости от стандартов сборки).

Электрические характеристики (по стандарту IEC 60947-7-1)

• Номинальное напряжение: 750 В
• Номинальный ток: 24 А
• Сечение подключаемого провода (гибкий/многожильный): 0.5−2.5 мм20.5−2.5 мм2
• Сечение подключаемого провода (жесткий/одножильный): 0.5−4.0 мм20.5−4.0 мм2
• Стандарт UL / CSA:
  • Напряжение: 600 В
  • Ток: 20 А
  • Сечение (AWG): 26-12

Габаритные размеры

• Ширина (шаг клеммы): 5 мм
• Длина: 44.2 мм
• Высота (на рейке MR 35): 44.5 мм

Материалы и монтаж

• Материал корпуса: Полиамид 6.6 (PA 6.6)
• Класс горючести: V2 (самозатухающий)
• Тип монтажа: На DIN-рейку (MR 32 или MR 35)
• Тип подключения: Винтовое (рекомендуемый момент затяжки 0.4 Нм)

Необходимые аксессуары (приобретаются отдельно)

Для завершения ряда клемм вам понадобятся дополнительные элементы:

1. Торцевая крышка (заглушка): Серия NPP / AVK 2.5-10 (обычно серого цвета, но бывают и цветные под заказ). Она закрывает открытую токоведущую часть последней клеммы в ряду.
2. Маркировка: Система маркировки (шильдики) для обозначения номера цепи.
3. Перемычки (если нужно объединить клеммы): Винтовые перемычки типа UK 2.5/2 (на 2 полюса), UK 2.5/3 и т.д.
4. Финальный стопор: Фиксатор на DIN-рейку (например, KD 3), чтобы клеммы не разъезжались.

Резюме: Это стандартная, надежная клемма для проводов сечением до 2.5 мм² ("квадрата"), выполненная в красном корпусе для цветовой дифференциации цепей в щите.
