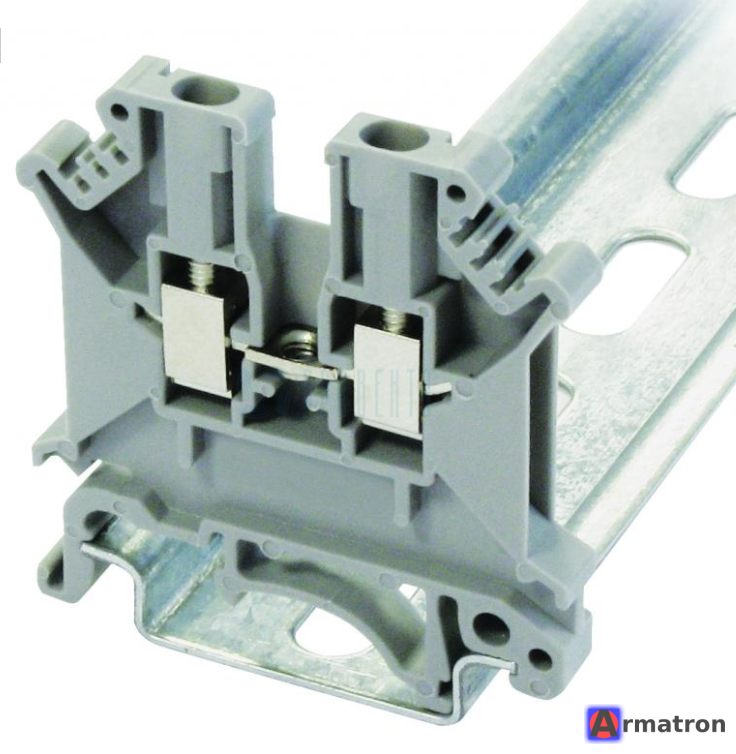

Клемма универсальная TB 2.5 от компании Провенто (Provento) — это проходная винтовая клемма, предназначенная для соединения медных проводников в электрических шкафах и щитах управления.
Компания «Провенто» — известный российский производитель корпусов и электротехнических комплектующих, поэтому их клеммы часто используются в проектах по импортозамещению (как аналог Phoenix Contact, Weidmüller, Wago).
Ниже приведены основные характеристики и описание продукта:
1. Основные технические характеристики
- Тип клеммы: Проходная (одноуровневая).
- Тип зажима: Винтовой (Screw connection).
- Номинальное сечение проводника: 2,5 мм².
- Диапазон сечений: Обычно от 0,2 мм² до 4,0 мм² (для одножильных) или до 2,5 мм² (для многожильных с наконечником).
- Номинальный ток (In): 24 А (при сечении 2,5 мм²), может выдерживать до 32 А при использовании провода 4 мм².
- Номинальное напряжение (Un): 800 В (по стандарту IEC) / 1000 В.
- Ширина клеммы: 5.2 мм (стандарт для клемм 2.5).
- Монтаж: На DIN-рейку 35 мм (TS 35).
- Материал корпуса: Полиамид PA 6.6 (не поддерживает горение, класс V0 по UL94).
- Цвет: Серый (стандартный), Синий (для нейтрали), Желто-зеленый (для заземления — серия TB 2.5-PE).
2. Особенности и преимущества
- Универсальность: Подходит для большинства стандартных задач по коммутации в шкафах автоматики и распределения.
- Вибростойкость: Винтовой зажим обеспечивает надежный контакт, устойчивый к ослаблению.
- Двойной канал для перемычек: Позволяет легко распределять потенциал между соседними клеммами, используя втычные перемычки (мостики).
- Маркировка: Имеются пазы для установки маркировочных бирок.
3. Необходимые аксессуары (заказываются отдельно)
Для сборки полноценного клеммного ряда вам, скорее всего, понадобятся:
- Торцевая заглушка (End Plate): Ставится в конце клеммного ряда, чтобы закрыть открытую токоведущую часть последней клеммы. (Например, серия D-TB 2.5).
- Фиксатор на DIN-рейку (End Clamp): Чтобы клеммы не ездили по рейке.
- Перемычки (Jumper bars): Для объединения нескольких клемм (2, 3, 4, 10 полюсов).
- Маркировка: Цифры или пустые шильдики.
4. Аналоги
Клемма TB 2.5 является функциональным и габаритным аналогом следующих популярных брендов:
- Phoenix Contact: Серия UT 2.5
- Weidmüller: Серия WDU 2.5
- DKC (ДКС): Серия DMA
- IEK: Серия ЗВИ (JXB)
Как заказать?
Если вы ищете этот товар для закупки, обратите внимание, что под названием "TB 2.5" могут скрываться разные артикулы в зависимости от цвета:
- Серый (фаза/сигнал): Стандартная TB 2.5.
- Синий (нейтраль N): Обычно обозначается TB 2.5 BU.
- Заземляющая (PE): TB 2.5-PE (она имеет контакт с DIN-рейкой).
- Производитель Провенто
