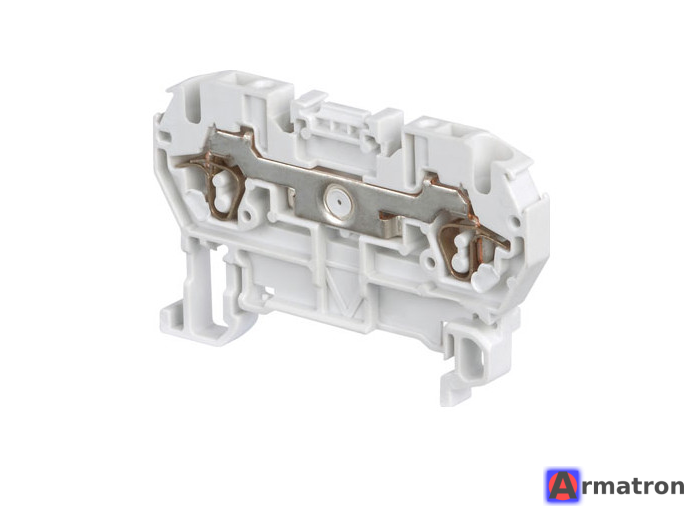

Клемма D2,5/5.2L пружинная 2.5мм.кв. серая 1SNA290021R2700 ABB

Ниже представлено подробное описание и технические характеристики для указанной клеммы.

Наименование: Клеммный блок проходной D2,5/5.2L
Производитель: ABB (серия Entrelec)
Артикул (код заказа): 1SNA290021R2700 (EAN: 3472592900216)

Основное описание

Это стандартная проходная пружинная клемма серого цвета, предназначенная для соединения электрических проводников на DIN-рейке. Технология пружинного зажима обеспечивает быстрый монтаж, вибростойкость и отсутствие необходимости в периодической подтяжке винтов.

Технические характеристики

• Тип соединения: Пружинный зажим (верхний ввод провода).
• Назначение: Проходная (Фаза/Ноль/Управление).
• Цвет: Серый (стандартный цвет для фазных или сигнальных цепей).
• Количество уровней: 1.
• Количество точек подключения: 2 (1 вход, 1 выход).

Электрические параметры (по стандарту IEC):

• Номинальное сечение: 2.5 мм².
• Номинальный ток: 24 А.
• Номинальное напряжение: 800 В.
• Импульсное выдерживаемое напряжение: 8 кВ.

Параметры подключаемых проводников:

• Жесткий провод (одножильный): 0.12 — 4 мм².
• Гибкий провод (многожильный) с наконечником или без: 0.12 — 2.5 мм².
• Длина зачистки изоляции: 9.5 мм.

Габариты и монтаж:

• Ширина (шаг): 5 мм.
• Высота: 38 мм.
• Длина: 48 мм.
• Тип монтажа: На DIN-рейку (TH35-7.5 или TH35-15).

Преимущества серии

1. Вибростойкость: Пружинная технология идеально подходит для применения в условиях вибрации (железнодорожный транспорт, промышленное оборудование).
2. Экономия времени: Монтаж провода происходит быстрее, чем в винтовых клеммах.
3. Компактность: Малая ширина (5 мм) позволяет экономить место в щите.
4. Безопасность: Конструкция исключает случайное прикосновение к токоведущим частям.

Аксессуары (приобретаются отдельно)

Для завершения сборки клеммного ряда обычно требуются:

• Торцевая крышка (изолятор): Например, тип FED5.2L (необходима для закрытия открытой части последней клеммы в ряду).
• Перемычки: Для объединения нескольких клемм (серия BJDL).
• Торцевые фиксаторы: Для фиксации ряда на рейке (например, BAM2).

Важное примечание: В 2018 году компания ABB продала подразделение клеммных соединений (Entrelec) компании TE Connectivity. Поэтому на упаковке или в новых каталогах данный артикул может маркироваться как бренд TE Connectivity, но конструктивно это то же самое изделие.
