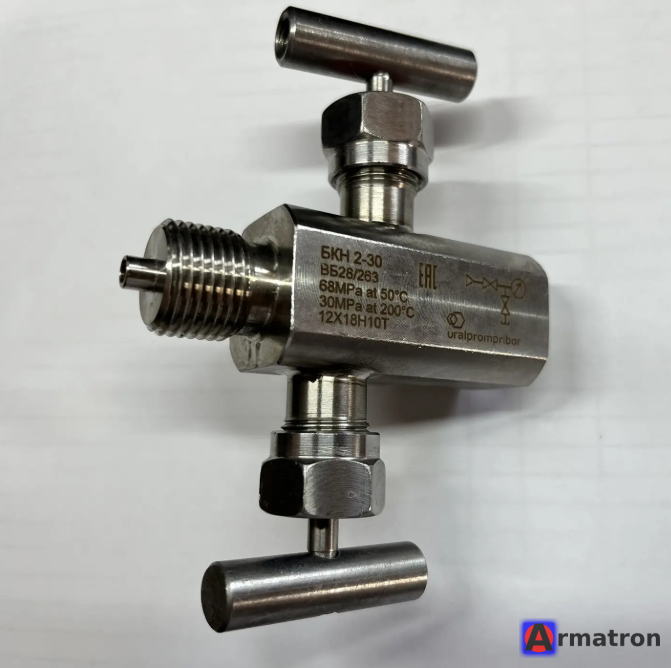

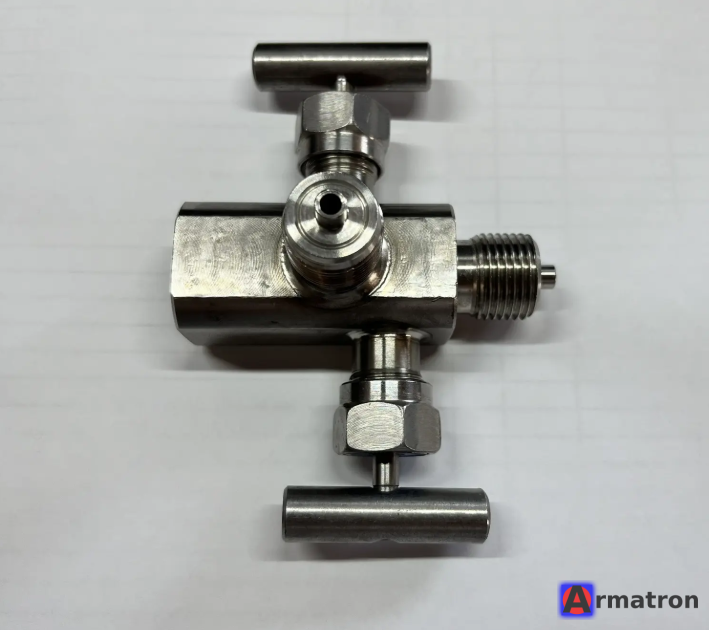

Клапанный блок БКН2-30 Уралпромприбор

Клапанный блок БКН2-30 производства завода «Уралпромприбор» (г. Челябинск) — это двухвентильный манифольд, предназначенный для подключения датчиков избыточного, абсолютного давления, разрежения и давления-разрежения к измерительным линиям.

Ниже приведен подробный обзор технических характеристик, назначения и особенностей данной модели.

1. Назначение

Клапанный блок БКН2-30 выполняет следующие функции:

• Изоляция: Отсечение датчика от технологической линии для его демонтажа или обслуживания без остановки процесса.
• Дренаж/Продувка: Сброс давления из рабочей полости датчика перед его снятием или для продувки импульсных линий.
• Подключение калибровочного оборудования: Через дренажное отверстие можно подать контрольное давление для проверки датчика на месте.

2. Технические характеристики

• Количество клапанов: 2 (один запорный/изолирующий, второй — дренажный/вентильный).
• Рабочее давление (PN): до 40 МПа (400 бар).
• Температура рабочей среды: от -60°C до +150°C (в специальном исполнении до +400°C).
• Материал корпуса: обычно нержавеющая сталь 12Х18Н10Т (или аналоги) или углеродистая сталь (09Г2С) с покрытием.
• Материал уплотнения: фторопласт или графитосодержащие материалы (в зависимости от температуры).

3. Конструктивные особенности серии БКН2-30

Модель 30-й серии отличается специфическим исполнением корпуса и способом монтажа:

• Компактность: Малые габариты позволяют устанавливать блоки в стесненных условиях.
• Монтаж: Блок может крепиться непосредственно к датчику или через кронштейн к приборной панели/трубе.
• Резьбовые соединения:
  • Вход (к процессу): обычно внутренняя или наружная резьба (например, М20х1,5 или G1/2).
  • Выход (к датчику): резьбовое соединение под накидную гайку или непосредственный монтаж.
  • Дренаж: отверстие с резьбой К1/4" или М10х1.

4. Расшифровка маркировки (пример)

Типичное обозначение может выглядеть так: БКН2-30-Г-М20-С

• БКН: Блок клапанный.
• 2: Количество клапанов.
• 30: Код конструктивного исполнения.
• Г (или другой символ): Материал корпуса (С — сталь 20, 09Г2С; Н — нержавеющая сталь).
• М20: Тип присоединительной резьбы.

5. Преимущества продукции «Уралпромприбор»

1. Надежность: Рассчитаны на тяжелые условия эксплуатации в нефтегазовой и химической промышленности.
2. Герметичность: Высокий класс герметичности затвора (класс А по ГОСТ).
3. Совместимость: Полностью подходят для датчиков давления большинства производителей (Метран, Rosemount, Йокогава, Сапфир и др.).

Рекомендации по выбору:

При заказе БКН2-30 обязательно уточняйте:

1. Материал корпуса (зависит от агрессивности среды).
2. Тип резьбы на входе и выходе.
3. Необходимость наличия монтажного кронштейна (для крепления к трубе диаметром 50 мм или к стене).
4. Тип уплотнения (если температура среды выше 150 °C).
