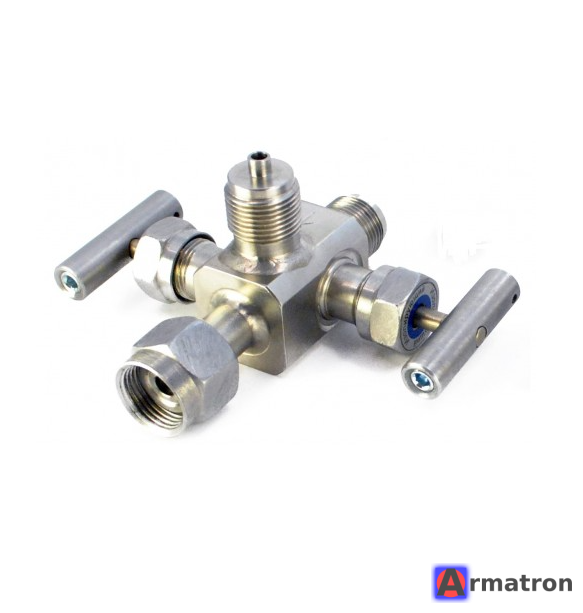

Блок клапанов БКН2-10 производства предприятия «Уралпромприбор» (г. Первоуральск) — это двухвентильный манифольд, предназначенный для подключения датчиков избыточного, вакуумметрического, абсолютного давления к измерительным линиям в системах контроля и управления технологическими процессами.
Ниже приведено подробное описание, технические характеристики и особенности данной модели.
1. Назначение
БКН2-10 используется для:
- Присоединения датчика к импульсной линии.
- Изоляции (отключения) датчика от технологической линии для его демонтажа, проверки или замены без остановки процесса.
- Дренирования (сброса давления) из рабочей камеры датчика перед демонтажем.
- Подключения контрольного/эталонного оборудования через дренажный порт.
2. Конструктивные особенности
Модель БКН2 означает, что блок является двухклапанным:
- Изолирующий клапан (запорный): отсекает датчик от давления в магистрали.
- Дренажный/контрольный клапан: служит для сброса среды или подключения калибратора.
Серия «10» в номенклатуре «Уралпромприбор» обычно указывает на специфику присоединения и компактное исполнение.
3. Технические характеристики (типовые для данной серии)
- Рабочая среда: Жидкость, газ, пар (неагрессивные или агрессивные, в зависимости от материала).
- Номинальное давление (PN): до 40 МПа (400 бар).
- Температура рабочей среды: от -60°C до +150°C (в специальном исполнении до +400°C).
- Материал корпуса: Чаще всего нержавеющая сталь марки 12Х18Н10Т (или аналоги), что обеспечивает высокую коррозионную стойкость.
- Материал уплотнения: Фторопласт или графит (для высоких температур).
4. Схема подключений (стандартная для БКН2-10)
- Вход (от процесса): Обычно штуцер или внутренняя резьба (например, М20х1,5 или G1/2”).
- Выход (к датчику): Накидная гайка или прямое фланцевое соединение.
- Дренажный порт: Резьбовое отверстие (обычно К1/4" или М10х1), закрытое пробкой.
5. Преимущества блоков «Уралпромприбор»
- Надежность: Использование игольчатых клапанов с конусовидным наконечником обеспечивает герметичность класса «А».
- Долговечность: Возможность замены уплотнительных элементов (ремонтопригодность).
- Безопасность: Конструкция препятствует самопроизвольному вывинчиванию штока под давлением.
- Компактность: Малые габариты позволяют устанавливать блоки в стесненных условиях.
6. Пример расшифровки маркировки
Обычно заказной код выглядит так: БКН2-10-Г-С-01
- БКН2-10 — модель блока.
- Г — тип присоединения (например, штуцер под накидную гайку).
- С — материал (С - сталь 20, Н - нержавеющая сталь 12Х18Н10Т).
- 01 — наличие монтажного фланца или кронштейна.
Применение
Применяется в нефтегазовой отрасли, энергетике (ТЭЦ, АЭС), химической промышленности и металлургии совместно с датчиками давления таких брендов, как «Метран», «Сапфир», «Розмаунт», «АИР» и др.
Совет: При заказе обязательно уточняйте тип резьбы на входе и выходе, так как блоки БКН2-10 могут иметь разные модификации штуцеров под конкретные типы датчиков и импульсных трубок.
- Производитель Уралпромприбор
