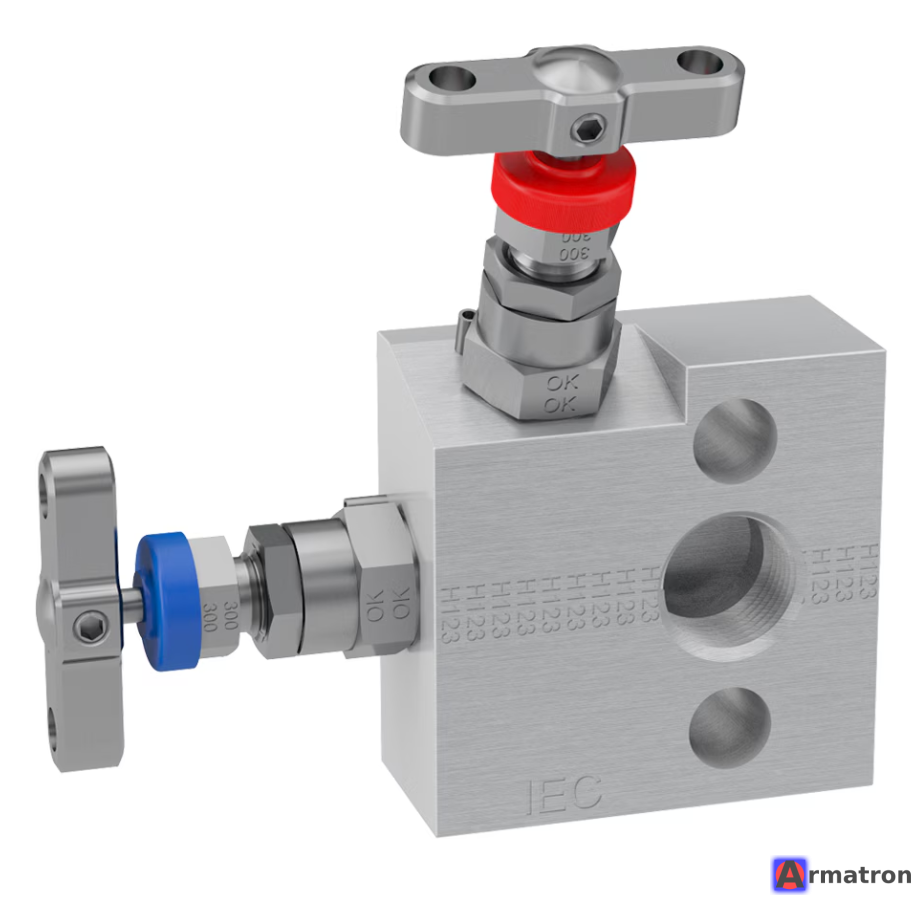

Клапанный блок 2 вентильный 1/2 NPT FEM HDS2HLH Parker

Это описание промышленного 2-х вентильного клапанного блока (манифольда) производства компании Parker Hannifin.

Ниже приведена подробная расшифровка и технические характеристики для модели, соответствующей описанию Parker HDS2HLH (или серии H / H2):

Основные характеристики

• Производитель: Parker Hannifin (подразделение Instrumentation Products Division).
• Тип изделия: 2-х вентильный клапанный блок (2-Valve Manifold).
• Назначение: Используется для подключения манометров, датчиков избыточного или абсолютного давления к технологическому процессу. Реализует схему «Block and Bleed» (Блокировка и Сброс).
• Конфигурация резьбы:
  • Вход (Process): 1/2" NPT Female (Внутренняя резьба).
  • Выход (Instrument): 1/2" NPT Female (Внутренняя резьба).
  • Примечание: Также обычно имеется дренажное отверстие (Vent), часто 1/4" NPT, заглушенное пробкой.
• Материал корпуса: Нержавеющая сталь 316 / 316L (на это обычно указывает буква «S» в кодировке или стандартное исполнение).

Расшифровка маркировки (Вероятная структура)

Кодировка HDS2HLH может варьироваться в зависимости от года выпуска и региона, но структурно она означает:

• H / HDS: Серия клапанных блоков (обычно H-Series — Heavy Duty).
• 2: Количество вентилей (2-valve: 1 запорный/изолирующий, 1 дренажный/спускной).
• H: Вероятно, тип монтажа или специфика корпуса (Remote Mount — удаленный монтаж, в отличие от прямого монтажа Direct Mount).
• L: Часто обозначает тип уплотнения (Packing), например, PTFE (тефлон) или тип рукоятки.
• H: Может обозначать тип рукоятки (T-bar) или класс давления.

Технические параметры (Стандартные для серии H)

• Рабочее давление: Стандартно до 6000 psi (414 бар). Опционально бывает до 10 000 psi.
• Температурный диапазон:
  • С уплотнением PTFE: от -54°C до +260°C.
  • С уплотнением Графит (Graphite): до +649°C.
• Схема работы:
  1. Изолирующий вентиль (Isolate): Отсекает прибор от процесса.
  2. Дренажный вентиль (Vent/Bleed): Позволяет сбросить давление из прибора после отсечения для безопасного снятия или проверки нуля.

Особенности конструкции Parker

1. Невращающийся наконечник штока (Non-rotating stem tip): Предотвращает задиры седла клапана, увеличивая срок службы и обеспечивая герметичность.
2. Фиксация крышки (Bonnet Lock): Предотвращает случайное выкручивание крышки вентиля при эксплуатации.
3. Цветовая маркировка: Обычно на вентили надеваются пылезащитные колпачки или используются цветные таблички: Синий (Isolate) и Красный (Vent).
4. Компактность: Позволяет устанавливать приборы в ограниченном пространстве.

Применение

• Нефтегазовая промышленность.
• Химическая и нефтехимическая отрасли.
• Энергетика.
• Любые трубопроводы, где требуется безопасная установка и обслуживание манометров/датчиков давления без остановки всего процесса.

Важно: Для заказа ремкомплектов или точной замены рекомендуется сверять полный код с табличкой на корпусе изделия или каталогом Parker, так как буквы в конце (HLH) могут означать специфические опции (например, удлиненную ручку, специальный материал болтов или соответствие стандарту NACE MR0175).
