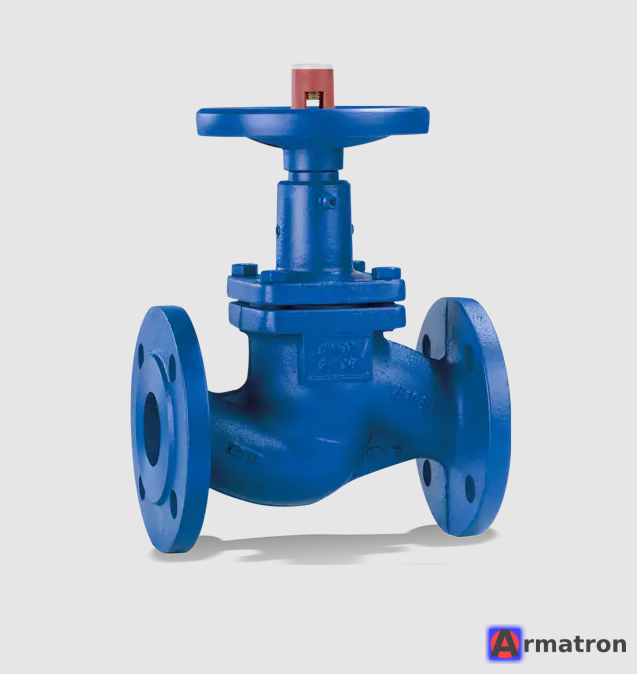

Клапан запорный сильфонный BOA-H DN100 PN25 48874461 KSB

Вы указали конкретный артикул 48874461, относящийся к продукции немецкого концерна KSB. Это классический запорный клапан с сильфонным уплотнением серии BOA-H.

Ниже приведены подробные технические характеристики и описание данной позиции:

Основные характеристики

• Наименование: Клапан запорный сильфонный (вентиль)
• Модель: BOA-H
• Производитель: KSB (Германия)
• Артикул (Ident-No): 48874461
• Номинальный диаметр (DN): 100 мм
• Номинальное давление (PN): 25 бар
• Тип присоединения: Фланцевое (по стандарту EN 1092-2)

Материалы и конструкция

Для давления PN25 в серии BOA-H обычно используется высокопрочный чугун (с шаровидным графитом), что позволяет использовать клапан при более высоких температурах и давлениях, чем серый чугун (PN16).

• Материал корпуса: Высокопрочный чугун с шаровидным графитом EN-GJS-400-18-LT (JS 1049).
• Уплотнение штока: Сильфон (нержавеющая сталь). Это ключевая особенность — сильфон обеспечивает полную герметичность по отношению к внешней среде (отсутствие протечек через сальник) и не требует обслуживания.
• Седло/Затвор: Нержавеющая сталь (закаленная или наплавленная) для долговечности и коррозионной стойкости.

Рабочие параметры

• Рабочая среда: Вода, пар, газ, неагрессивные жидкости, термомасло.
• Температурный диапазон: Обычно от -10°C до +350°C (для материала JS 1049).
  • Примечание: При повышении температуры допустимое рабочее давление снижается (согласно графику "Давление-Температура").

Особенности и преимущества

1. Не требует технического обслуживания (Maintenance-free): Благодаря сильфону нет необходимости подтягивать или менять сальниковую набивку.
2. Двойное уплотнение: Помимо сильфона, имеется дублирующий сальник безопасности.
3. Индикатор положения: Стандартно оснащен цветовым индикатором "Открыто/Закрыто", который позволяет визуально определить состояние клапана издалека.
4. Дросселирующая функция: Стандартный запорный конус в моделях BOA-H (до определенных диаметров) часто имеет профиль, позволяющий осуществлять грубую регулировку потока (но для точной регулировки лучше использовать специализированные клапаны серии BOA-Control).
5. Невыдвижной маховик: Шток движется внутри, высота клапана не меняется при открытии.

Области применения

• Системы горячего водоснабжения и отопления.
• Паровые системы низкого и среднего давления.
• Промышленные установки (теплообменные процессы).
• Системы кондиционирования.

Важно: Для заказа ремкомплектов или замены рекомендуется сверять данные с шильдика на корпусе клапана, так как производитель может вносить незначительные конструктивные изменения в зависимости от года выпуска.
