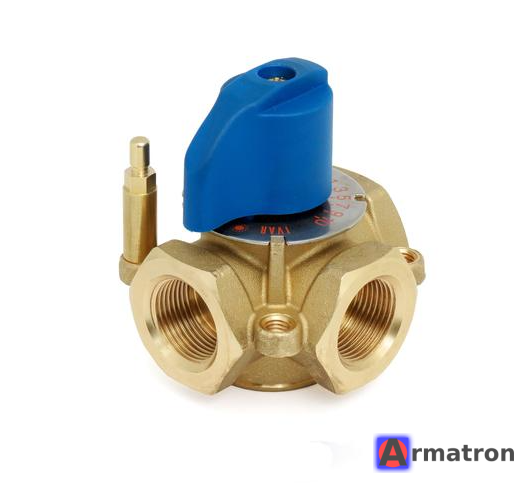

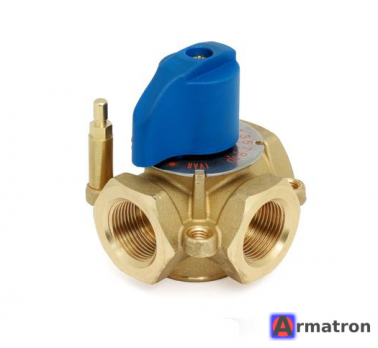

Клапан трехходовой смесительный GMMD Dn20 Pn10 Kvs 6 60-523-120 IMI TA

Это технические характеристики трехходового смесительного клапана производства компании TA (Tour & Andersson), которая сейчас входит в концерн IMI Hydronics.

Серия GMM (и конкретно модель GMMD) — это компактные ротационные (поворотные) смесительные клапаны, широко применяемые в системах отопления и охлаждения.

Основные технические характеристики:

• Модель: GMMD (артикул 60-523-120)
• Тип: Трехходовой смесительный клапан (ротационный)
• Номинальный диаметр (Dn): 20 мм (соответствует резьбе 3/4" или 1" в зависимости от типа присоединения, чаще всего это внутренняя резьба).
• Номинальное давление (Pn): 10 бар (1,0 МПа).
• Пропускная способность (Kvs): 6,3 м³/ч (объем воды в м³, который проходит через полностью открытый клапан при перепаде давления 1 бар).
• Диапазон рабочих температур: от -10°C до +110°C (кратковременно до +130°C).
• Среда: Вода, вода с содержанием гликоля (до 50%) для защиты от замерзания.
• Материал корпуса: Латунь (обычно стойкая к вымыванию цинка — DZR).

Особенности конструкции и применения:

1. Назначение: Используется для качественного регулирования температуры теплоносителя путем смешивания горячей воды из подающей магистрали с остывшей водой из обратной магистрали. Также может использоваться в качестве разделительного клапана.
2. Регулирование: Клапан предназначен как для ручного управления (рукоятка обычно входит в комплект), так и для работы с электроприводом (сервоприводом).
3. Привод: Чаще всего с этими клапанами используются приводы серии M60 или аналогичные с углом поворота 90°.
4. Шкала: На клапане обычно имеется двусторонняя шкала, что позволяет устанавливать его в различных положениях (подача слева или справа).

Где применяется:

• В смесительных узлах систем «теплый пол».
• В контурах радиаторного отопления для поддержания заданной температуры.
• В обвязке котлов (для защиты от низкотемпературной коррозии, поддерживая температуру обратной линии).

Дополнительная информация по артикулу 60-523-120:

Этот конкретный артикул относится к классической линейке TA. Если вы ищете замену или запчасти, стоит учитывать, что современные аналоги в каталоге IMI Hydronics могут называться iMD.

Преимущества:

• Высокая надежность и точность регулирования.
• Низкий крутящий момент (нужен менее мощный и более дешевый привод).
• Компактные размеры.
