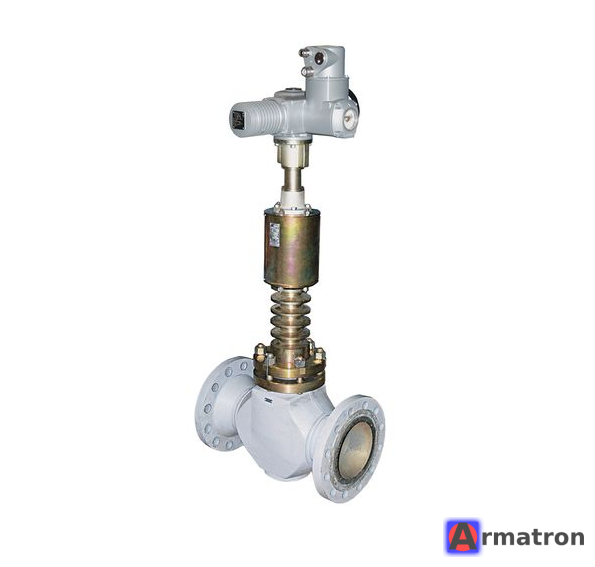

Клапан регулирующий прямой проходной КМРО-Э ЛГ 101 Ду100 Ру16 ПНФ ЛГ автоматика

Это описание технических характеристик промышленного регулирующего клапана производства российского предприятия НПО «ЛГ автоматика».

Ниже приведена расшифровка маркировки и основные технические данные для оборудования из вашего запроса:

Расшифровка маркировки

• Клапан регулирующий прямой проходной: Тип арматуры. Предназначен для непрерывного регулирования расхода и давления рабочей среды. "Прямой проходной" означает, что патрубки расположены на одной оси (не угловой).
• КМРО-Э: Это общепромышленное обозначение типа клапана.
  • КМРО — Клапан Малогабаритный Регулирующий Односедельный.
  • Э — Обычно указывает на управление Электроприводом. Однако в конце вашей строки указано "ПНФ", что создает противоречие (см. ниже).
• ЛГ 101: Обозначение конкретной серии по каталогу производителя «ЛГ автоматика».
  • Серия 100 — клапаны запорно-регулирующие односедельные.
  • 101 — базовая модель (проходной, фланцевый).
• Ду100 (DN100): Номинальный диаметр (условный проход) — 100 мм.
• Ру16 (PN16): Номинальное давление — 16 кгс/см² (1,6 МПа).
• ПНФ: В контексте продукции «ЛГ автоматика» и общей номенклатуры это, скорее всего, относится к типу привода или комплектации.
  • Чаще всего это сокращение указывает на Пневмопривод (Пневматический Мембранный Исполнительный Механизм — МИМ) с дополнительными функциями или обозначение фланцевого исполнения.
  • Важно: Если в начале строки стоит "КМРО-Э" (Электрический), а в конце "ПНФ" (Пневмо...), то возможно, что в заявке смешаны разные маркировки. Но для серии ЛГ 101 стандартным является либо электрический (ЭИМ), либо пневматический (МИМ) привод.

Технические характеристики (для серии ЛГ 101)

Основываясь на стандартных данных для клапанов ЛГ 101 Ду100 Ру16:

1. Конструкция: Односедельный, плунжерный. Обеспечивает высокую герметичность (класс герметичности обычно IV, V или VI по ГОСТ 9544).
2. Материал корпуса: Зависит от исполнения (нужно смотреть дополнительные буквы в полном коде, например, "ст.20", "12Х18Н10Т"):
   • Углеродистая сталь (для воды, пара, неагрессивных сред).
   • Нержавеющая сталь (для агрессивных сред, кислот, щелочей).
3. Температура рабочей среды: Обычно от -60°C до +450°C (зависит от материала уплотнений и типа удлинения штока).
4. Пропускная способность (Kvy): Для Ду100 стандартные значения Kvy находятся в диапазоне 100–160 м³/ч (нужно уточнять по паспорту конкретного изделия).
5. Присоединение: Фланцевое (по ГОСТ 33259).

Назначение

Клапан предназначен для автоматического управления технологическими процессами в:

• Системах теплоснабжения (ЦТП, ИТП, котельные).
• Нефтеперерабатывающей и химической промышленности.
• Газовой отрасли.

Что делать, если вы хотите заказать или обслужить этот клапан?

Поскольку маркировка содержит возможные неточности («КМРО-Э» и «ПНФ» одновременно), для точного заказа или поиска ЗИП (запчастей) рекомендуется:

1. Найти шильдик: Посмотрите на металлическую табличку на корпусе клапана. Там указан заводской номер и точная модификация.
2. Заполнить опросный лист: Клапаны «ЛГ автоматика» подбираются индивидуально под процесс. Вам нужно знать:
   • Тип среды (вода, пар, газ, нефть).
   • Температуру среды.
   • Давление на входе (P1) и на выходе (P2).
   • Требуемый расход.
3. Уточнить тип привода:
   • Если к клапану подходят провода (220В/380В или сигнал 4-20мА) — это Электропривод.
   • Если подходит трубка с воздухом и стоит "грибок" (мембрана) — это Пневмопривод (МИМ).

Производитель: ЗАО «НПО «ЛГ автоматика» (г. Нижний Новгород).
