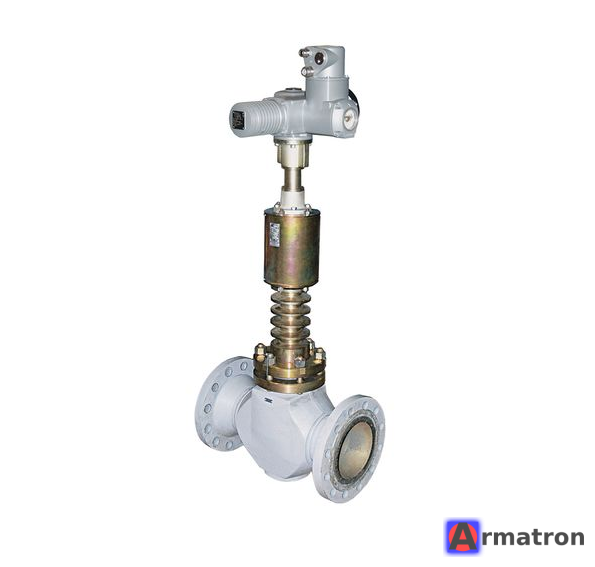

Клапан регулирующий прямой проходной КМР-Э ЛГ 101 Ду65 Ру16 ПНФ ЛГ автоматика

Это техническое обозначение регулирующего клапана производства НПП «ЛГ Автоматика» (Россия).

Ниже приведена расшифровка маркировки и основные технические характеристики для запрошенной позиции: КМР-Э ЛГ 101 Ду65 Ру16 ПНФ.

1. Расшифровка обозначения

• КМР: Клапан Малогабаритный Регулирующий (основная серия клапанов ЛГ Автоматика).
• Э: Обычно указывает на конструктивную особенность (например, экранированный или энергоэффективный, либо модификацию затвора), но в сочетании с «ЛГ 101» это классический седельный/клеточный клапан.
• ЛГ 101: Обозначение конструктивного исполнения.
  • 1: Серия 100 (клапаны запорно-регулирующие проходные седельные).
  • 01: Прямой проходной (не угловой, не трехходовой).
• Ду65 (DN65): Условный проход (номинальный диаметр) — 65 мм.
• Ру16 (PN16): Условное (номинальное) давление — 1,6 МПа (16 бар).
• ПНФ: Тип привода.
  • П: Пневматический.
  • Н: Скорее всего, указывает на тип «НО» (нормально открытый) или «НЗ» (нормально закрытый), либо относится к конструктиву мембранного привода. В контексте ЛГ, часто обозначает Пневмопривод Мембранный (МИМ).
  • Ф: Фланцевое исполнение (или специфика крепления привода).

2. Технические характеристики (для данной конфигурации)

• Тип корпуса: Проходной, прямой, разгруженный или неразгруженный (зависит от внутренней «начинки» — плунжера/клетки).
• Рабочая среда: Жидкости, газы, пар (нейтральные и агрессивные, в зависимости от материала корпуса и уплотнений).
• Присоединение к трубопроводу: Фланцевое (по ГОСТ 33259-2015).
• Материал корпуса: (Не указан в вашем коде, но стандартные варианты):
  • Углеродистая сталь (ст. 20 / 25Л) — для воды, пара, нефтепродуктов.
  • Нержавеющая сталь (12Х18Н10Т) — для агрессивных сред.
  • Хладостойкая сталь (09Г2С) — для низких температур.
• Пропускная способность (Kvy): Для Ду65 стандартные значения Kvy могут варьироваться (обычно от 40 до 63 м³/ч), точное значение выбирается при заказе в зависимости от расхода.
• Характеристика регулирования: Линейная (Л) или Равнопроцентная (Р).
• Герметичность затвора: Обычно класс IV (металлический затвор) или класс VI (мягкое уплотнение) по ГОСТ 9544.

3. Привод (ПНФ)

Это пневматический мембранный исполнительный механизм (МИМ).

• Управляющий сигнал: Пневматический (обычно 0,2–1,0 кгс/см² или 20–100 кПа).
• Комплектация: Для работы клапана в автоматическом режиме он обычно комплектуется электропневмопозиционером (сигнал 4-20 мА) и фильтром-редуктором.

4. Назначение

Клапан КМР ЛГ 101 Ду65 Ру16 предназначен для непрерывного регулирования расхода и давления рабочей среды в системах теплоснабжения, водоснабжения, на ЦТП, котельных и в технологических процессах промышленности.

Что нужно для заказа или замены?

Если вы планируете закупить этот клапан, производителю («ЛГ Автоматика») потребуются уточнения, которые не видны в этой короткой маркировке:

1. Kvy (Пропускная способность): Какой реальный расход среды?
2. Материал корпуса: Сталь 20 или нержавейка?
3. Исполнение по безопасности: НО (нормально открытый — открывается при потере воздуха) или НЗ (нормально закрытый).
4. Температура среды: От этого зависит тип уплотнения сальника и плунжера.
5. Наличие позиционера: Нужен ли «умный» позиционер (Siemens, Fisher, ABB или отечественный) или просто редуктор.

• Техническое описание
