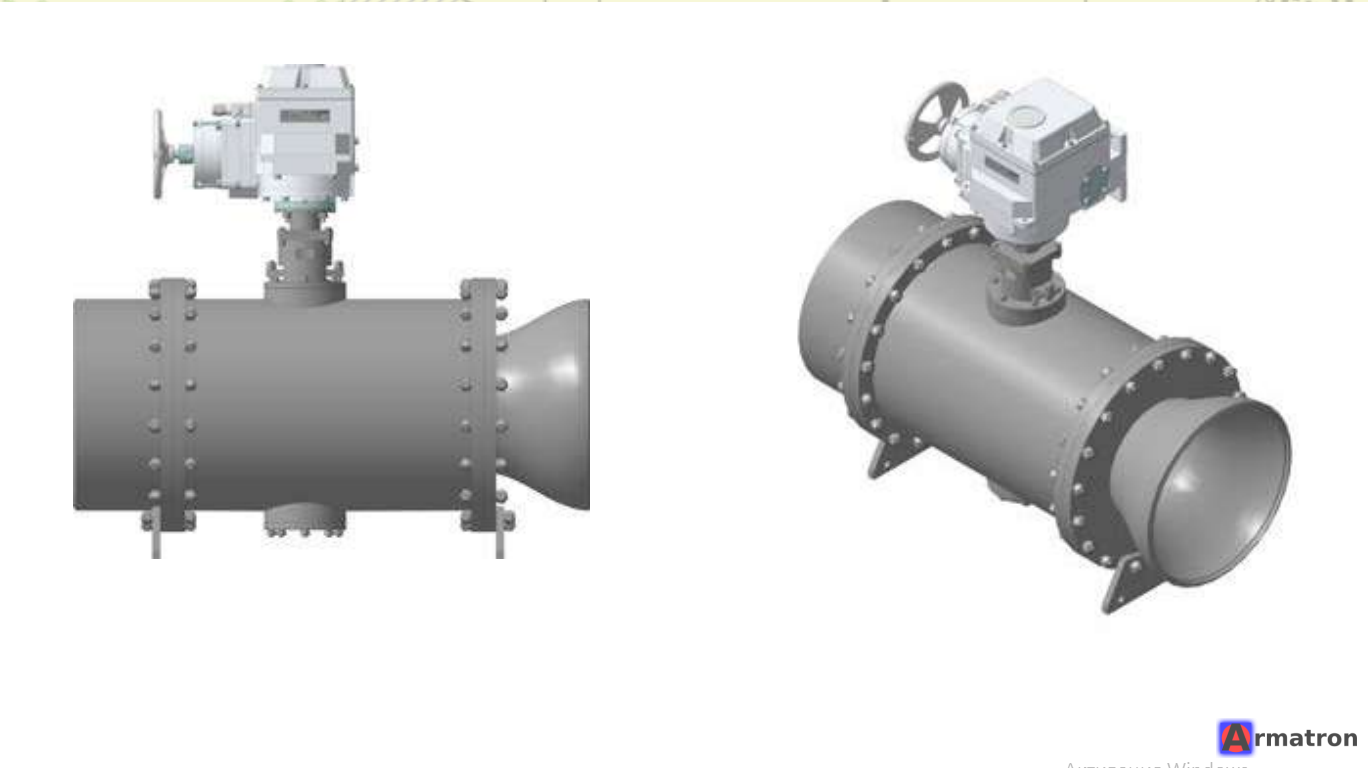

Чертеж АТЭК.493924.020 Краткое обозначение АТЭК-ХХХ.020 (ХХХ-номинальный DN 100-300)
Предназначены для регулирования расхода рабочей среды.
Время полного хода до 72 сек. Угол поворота 230 градусов.
Среда: газ, мазут, пар, вода и другие жидкие и газообразные среды.
Клапан плунжерного типа, разгруженный.
Класс герметичности затвора - «II» (ГОСТ 9544-2015).
АТЭК-300.020
Dn100 Pn16
Расход 160 - 250 Kvy м3/ч
Диаметр плунжера, мм 100
L - 810 мм
L1 - 510 мм
B - 280 мм
H - 422 мм
H1 - 252 мм
S - 8 мм
Дн 325
Масса клапана, кг 121
