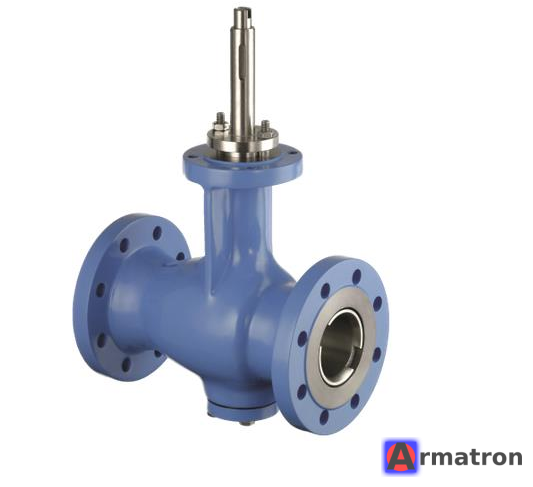

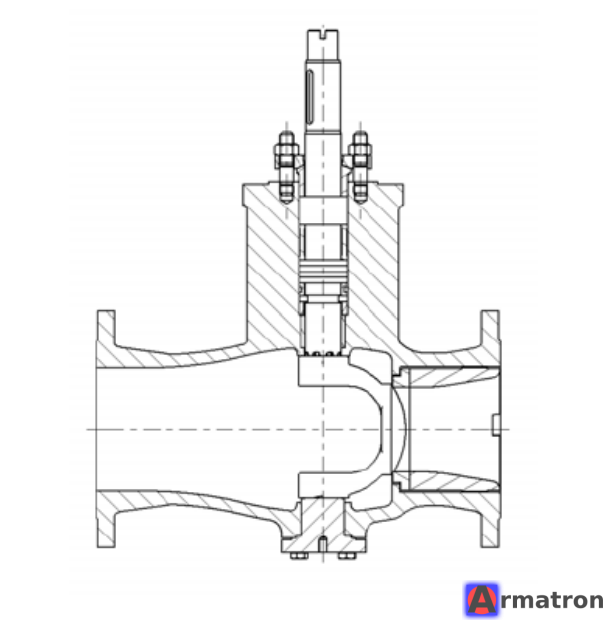

Клапан поворотный с сегментным затвором Maxifluss Vetec 72.3 Dn50 Pn40 Samson

Samson Vetec Тип 72.3 Maxifluss — это регулирующий клапан с поворотным плунжером (часто называемый клапаном с эксцентриковым конусом или сегментным затвором).

В конфигурации DN50 PN40, это универсальный клапан для промышленного применения, сочетающий преимущества шарового крана и проходного седельного клапана.

Ниже приведены подробные технические характеристики и особенности данной модели:

Основные характеристики

• Модель: Vetec Тип 72.3 (Серия Maxifluss)
• Производитель: VETEC Ventiltechnik GmbH (Группа компаний SAMSON)
• Тип конструкции: Поворотный клапан с эксцентриковым плунжером.
• Номинальный диаметр (DN): 50 мм.
• Номинальное давление (PN): 40 бар (Корпус обычно универсальный и подходит для фланцев PN 10/16/25/40).
• Тип присоединения: Бесфланцевое (Sandwich/Wafer) — зажимается между фланцами трубопровода.

Технические особенности

1. Двойной эксцентриситет:
   При вращении вала плунжер сразу отходит от седла, не создавая трения. Это обеспечивает:
   • Минимальный износ уплотнительных поверхностей.
   • Снижение крутящего момента (требуется привод меньшей мощности).
2. Высокий диапазон регулирования:
   Клапаны Vetec славятся коэффициентом регулирования 200:1. Это позволяет точно управлять потоком как при малых, так и при больших расходах.
3. Направление потока:
   • По потоку (Flow-to-open / FTO): Стандарт для регулирования газов и жидкостей.
   • Против потока (Flow-to-close / FTC): Используется реже, для специфических задач.
4. Герметичность:
   • Металл по металлу: Класс утечки IV (стандарт).
   • Мягкое уплотнение (PTFE): Класс утечки VI (полная герметичность).

Материалы (Типичные варианты)

Для давления PN40 обычно используются следующие материалы корпуса:

• Углеродистая сталь: 1.0619 (A216 WCB).
• Нержавеющая сталь: 1.4408 (A351 CF8M).
• Плунжер: Нержавеющая сталь (часто с упрочнением стеллитом или керамикой для абразивных сред).

Привод и управление

Клапан Vetec 72.3 DN50 обычно поставляется в сборе с:

1. Пневматическим поворотным приводом: Samson Тип 3372 или серии AT.
2. Позиционером: Цифровые позиционеры Samson (например, 3730-2 или 3730-3) для точного управления по сигналу 4-20 мА + HART.

Преимущества для пользователя

• Компактность: Благодаря конструкции «сэндвич» он занимает значительно меньше места, чем стандартный проходной клапан (Globe valve) того же диаметра.
• Устойчивость к загрязнениям: Конструкция плунжера позволяет клапану работать на средах с механическими примесями, так как поток не имеет застойных зон.
• Ремонтопригодность: Седло и плунжер легко заменяются без необходимости вырезать корпус из линии (при условии доступа к болтам).

Пример маркировки для заказа

Для точного заказа или замены необходимо знать полный код (артикул), который может выглядеть примерно так (пример конфигурации):
Vetec 72.3-DN50-PN40 / Материал 1.0619 / Уплотнение металл / Kvs 63 / Привод AT100 / Позиционер 3730

Важно: Если вы планируете установку, убедитесь, что ответные фланцы на трубопроводе соответствуют исполнению уплотнительной поверхности корпуса клапана (обычно Форма B1 по EN 1092-1).
