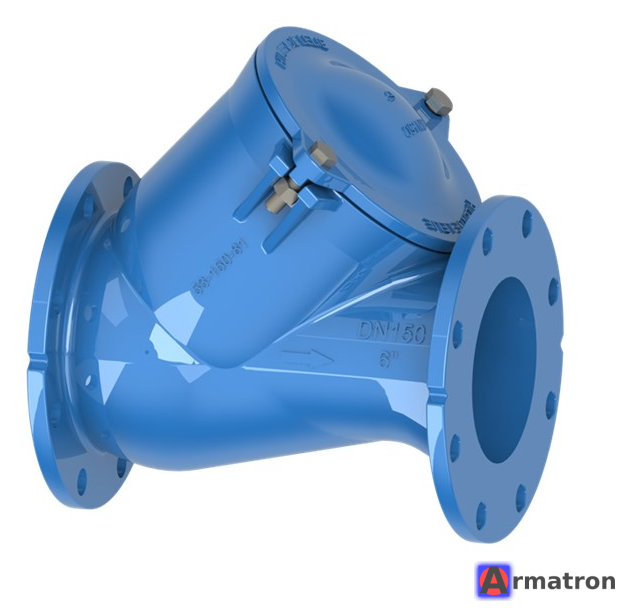

Клапан обратный шаровой фланцевый Dn50 Pn10 type 5087 Hillen De Lelie AVK

Это техническое описание для обратного шарового фланцевого клапана производства компании AVK (ранее или в рамках линейки Hillen De Lelie), модель/тип 5087 (в современной номенклатуре AVK это часто соответствует Серии 53).

Ниже приведены основные технические характеристики и особенности данного оборудования для параметров DN50 PN10:

Основные характеристики

• Наименование: Клапан обратный шаровой фланцевый (Ball Check Valve).
• Производитель: AVK (Дания) / бренд Hillen De Lelie.
• Тип: 5087 (соответствует серии AVK 53/35 или 53/30).
• Номинальный диаметр (DN): 50 мм.
• Номинальное давление (PN): 10 бар (часто фланцы универсальны для PN10/16).
• Тип присоединения: Фланцевое (согласно EN 1092-2, ГОСТ 33259).

Назначение и применение

Данный тип клапанов разработан специально для сточных вод, канализации и вязких жидкостей.

• Канализационные насосные станции (КНС).
• Системы водоотведения.
• Ливневые стоки.
• Промышленные стоки.

Конструктивные особенности и преимущества

1. Самоочищение: Шар внутри клапана вращается во время работы, что предотвращает налипание грязи на его поверхность.
2. Полнопроходное сечение: Когда шар поднят, он полностью уходит в боковую нишу, обеспечивая полный проход для жидкости (Full Bore). Это минимизирует гидравлические потери и предотвращает засоры.
3. Тихая работа: Отсутствие гидроудара при закрытии (зависит от условий, но обычно работают мягче створчатых).
4. Простота обслуживания: Крышку можно снять для очистки или замены шара без демонтажа клапана из трубопровода.

Материалы (стандартная спецификация AVK)

• Корпус и крышка: Ковкий чугун GGG-40 / GGGG-50 (EN-GJS-400-15 / 500-7).
• Покрытие корпуса: Эпоксидное порошковое покрытие (внутри и снаружи), нанесенное электростатическим способом (соответствует DIN 30677-2 и GSK).
• Шар (запорный элемент):
  • Для DN50 обычно используется алюминиевый сердечник (для легкости), покрытый резиной NBR (нитрил) или полиуретаном (PUR).
  • NBR — для обычных стоков (маслостойкий).
  • PUR — для абразивных сред.
• Болты/Гайки: Нержавеющая сталь A2 или A4.
• Уплотнение крышки: Резина NBR.

Габаритные размеры (Ориентировочно для DN50, стандарт DIN 3202 F6)

• Строительная длина (L): 200 мм.
• Диаметр фланца (D): 165 мм.
• Межцентровое расстояние отверстий (K): 125 мм.
• Отверстия: 4 шт x 19 мм (для PN10/16).
• Вес: Около 7-8 кг.

Важная информация для заказа

Если вы ищете замену или заказываете новый клапан, обратите внимание на следующие моменты:

1. Вес шара: Существуют "стандартные" шары и "тяжелые" (с чугунным сердечником) для специфических условий (например, для предотвращения вибрации). Для DN50 чаще всего идет стандартный легкий шар.
2. Артикул: В каталоге AVK этот клапан обычно имеет артикул, начинающийся с 53-050-... (Серия 53, DN 50).

Примечание: Hillen De Lelie — это голландская компания, приобретенная концерном AVK. Их продукция теперь полностью интегрирована в каталог AVK, но конструкция типа 5087 является классической для шаровых обратных клапанов этого производителя.
