Клапан обратный подъемный фланцевый Гранлок RD50 Dn50 Pn40 ADL

Артикул: A-1421

Есть в наличии: 4 шт.

Вес: 0 кг.

Цена без НДС:
17 000,00 руб.
Цена с НДС(22%):
20 740,00 руб.

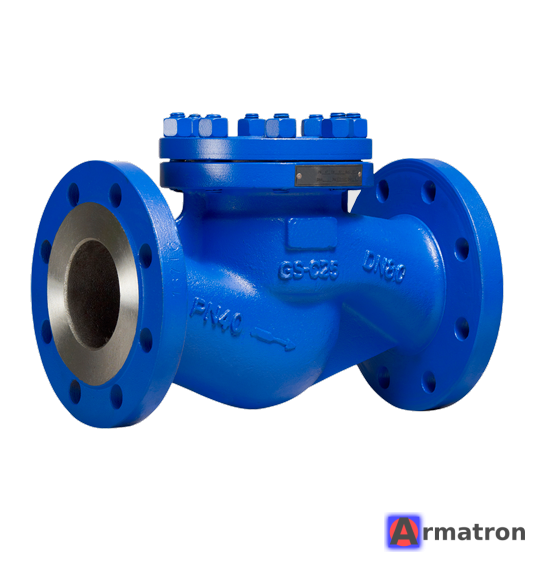

Клапан обратный подъемный фланцевый Гранлок® серии RD50 (производство АДЛ)

Это промышленная арматура, предназначенная для предотвращения обратного потока рабочей среды в трубопроводе. Серия RD50 отличается высокой надежностью и предназначена для работы с высокими параметрами (давление и температура).

Ниже приведены основные технические характеристики для запрошенной модели DN50 PN40:

1. Основные характеристики

Наименование: Гранлок RD50
Тип: Обратный клапан подъемного типа (золотниковый).
Номинальный диаметр (DN): 50 мм.
Номинальное давление (PN): 40 бар (4,0 МПа).
Тип присоединения: Фланцевое (по стандарту EN 1092-1 / ГОСТ 33259).
Производитель: Компания АДЛ (Россия).

2. Материалы (Стандартное исполнение)

Корпус и крышка: Углеродистая сталь (обычно GP240GH / GS-C25 / 1.0619).
Золотник (диск) и седло: Нержавеющая сталь (закаленная, например, X20Cr13).
Уплотнение: Металл по металлу (обеспечивает высокую стойкость к температуре и износу).
Пружина: Нержавеющая сталь.

3. Рабочие параметры

Рабочая среда: Пар, конденсат, горячая и холодная вода, масла, термальные масла, неагрессивные жидкости и газы.
Температура рабочей среды: Обычно от -10°C до +400°C (в зависимости от давления).

4. Особенности конструкции и монтажа

Принцип действия: Под действием потока среды золотник поднимается вверх, открывая проход. При прекращении потока или возникновении обратного потока золотник под действием собственного веса и пружины опускается на седло, перекрывая проход.
Монтаж:
- Строго на горизонтальных трубопроводах.
- Крышкой вверх.
- Направление потока должно совпадать со стрелкой на корпусе.
Ремонтопригодность: Конструкция позволяет производить замену внутренних элементов без снятия корпуса с трубопровода (при наличии доступа сверху).

5. Габаритные размеры (справочно для DN50)

Внимание: размеры могут незначительно отличаться в зависимости от года выпуска, уточняйте по чертежам поставщика.

Строительная длина (L): 230 мм (соответствует EN 558, ряд 1).

Преимущества серии RD50:

Высокая герметичность (класс герметичности обычно D или C по ГОСТ 9544, что типично для уплотнения металл/металл).
Долговечность в паровых системах (не боится эрозии так, как мягкие уплотнения).
Наличие пружины позволяет клапану закрываться быстрее, предотвращая гидроудары.

Для заказа или точного подбора:
Рекомендуется указать тип среды и точную рабочую температуру, так как при максимальной температуре (400°C) допустимое рабочее давление снижается (ниже 40 бар).
