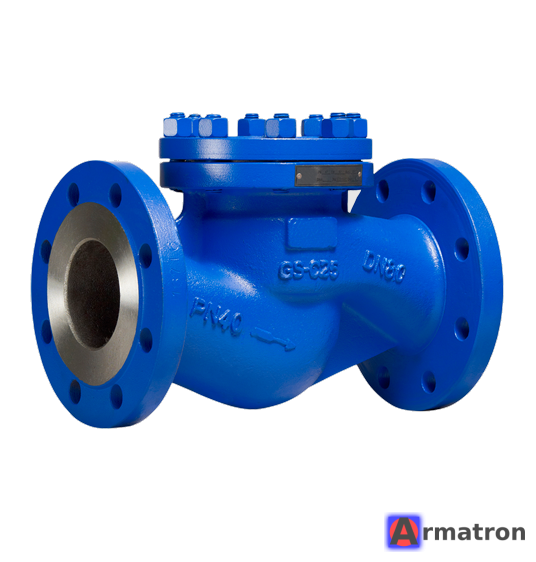

Клапан обратный подъемный фланцевый Гранлок® RD50 (АДЛ)
Гранлок RD50 — это обратный клапан подъемного типа, предназначенный для предотвращения обратного потока рабочей среды в трубопроводах. Производится или поставляется компанией АДЛ (ADL). Данная серия характеризуется высокой надежностью и применяется в системах с высокими параметрами давления и температуры.
Основные технические характеристики:
- Наименование: Клапан обратный подъемный (Lift check valve).
- Серия: RD50.
- Номинальный диаметр (Dn): 32 мм.
- Номинальное давление (Pn): 40 бар (4,0 МПа).
- Тип присоединения: Фланцевое (по стандарту DIN/EN).
- Рабочая температура: Обычно от -60°C до +400°C (в зависимости от материалов корпуса и уплотнений).
Применяемые материалы (стандартное исполнение):
Клапаны серии RD50 чаще всего выпускаются в корпусе из нержавеющей стали (для агрессивных сред и чистого пара), но могут встречаться и углеродистые исполнения. Для точной спецификации важно смотреть паспорт конкретного изделия, но типовая конфигурация для Pn40 такова:
- Корпус и крышка: Нержавеющая сталь 1.4408 (CF8M) или Углеродистая сталь 1.0619 (WCB).
- Золотник (диск): Нержавеющая сталь 1.4408 (CF8M) / 1.4021.
- Седло: Нержавеющая сталь (наплавка) / Металл по металлу.
- Уплотнение крышки: Графит + нержавеющая сталь (спирально-навитая прокладка).
Рабочие среды:
- Пар (насыщенный и перегретый).
- Конденсат.
- Вода (горячая и холодная).
- Агрессивные среды (нефтепродукты, кислоты, щелочи — при исполнении из нерж. стали).
Особенности конструкции и преимущества:
- Тип уплотнения: Металл по металлу (обеспечивает высокую герметичность и долговечность при высоких температурах).
- Конструкция: Подъемный золотник. Под действием давления потока золотник поднимается, пропуская среду. При падении давления или обратном потоке золотник опускается на седло, перекрывая проход.
- Пружина: Многие модели RD50 оснащены возвратной пружиной, что позволяет золотнику закрываться быстрее и работать тише, а также расширяет возможности монтажа.
- Ремонтопригодность: Наличие крышки на болтах позволяет проводить обслуживание и очистку клапана без демонтажа корпуса из трубопровода.
Габаритные размеры (ориентировочные для Dn32 Pn40):
Размеры могут незначительно варьироваться в зависимости от года выпуска и стандарта (EN 558-1), обычно серия 1 (F1).
- Строительная длина (L): 180 мм (стандарт DIN 3202 F1).
- Диаметр фланца (D): 140 мм.
- Межцентровое расстояние крепежных отверстий (K): 100 мм.
- Количество отверстий: 4 шт.
Монтаж и установка:
- Направление потока: Строго по стрелке на корпусе клапана.
-
Ориентация:
- Предпочтительна установка на горизонтальном трубопроводе крышкой вверх.
- Установка на вертикальном трубопроводе допускается только при наличии прижимной пружины в конструкции и направлении потока снизу вверх.
Важно: Для заказа или проектирования рекомендуется запросить актуальный чертеж и паспорт у менеджеров компании АДЛ, так как производитель может вносить изменения в конструкцию.
