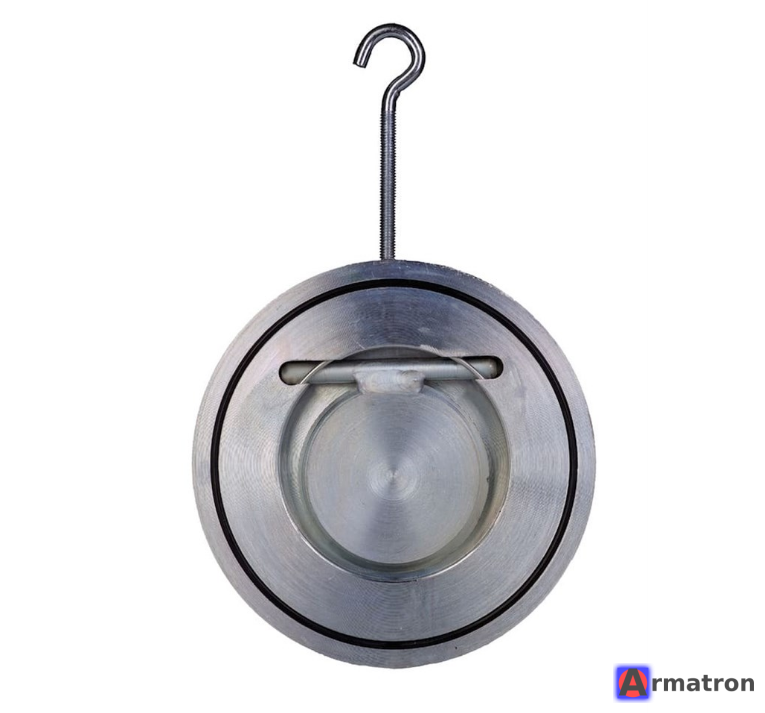

Клапан обратный межфланцевый ЗОП-100х16 DN100 PN16 Гранлок

Клапан обратный межфланцевый Гранлок ЗОП-100х16 (DN100, PN16) — это промышленная трубопроводная арматура, производимая или поставляемая компанией АДЛ (ADL) под торговой маркой Гранлок (Granlock).

Аббревиатура ЗОП обычно расшифровывается как Затвор Обратный Поворотный (или плоский/пластинчатый). Это одностворчатый клапан «хлопушка», который устанавливается между фланцами.

Ниже приведены подробные технические характеристики и особенности данного оборудования.

Основные технические характеристики

• Наименование: Клапан обратный поворотный межфланцевый.
• Марка: Гранлок (Granlock).
• Модель: Серия ЗОП (часто соответствует моделям серии CV16 или аналогам из оцинкованной стали).
• DN (Диаметр номинальный): 100 мм.
• PN (Давление номинальное): 16 бар (1,6 МПа).
• Тип присоединения: Межфланцевое (стягивается шпильками между двумя ответными фланцами).
• Рабочая среда: Вода (холодная, горячая), теплоносители, нейтральные жидкости, воздух.

Материалы (стандартное исполнение)

• Корпус: Углеродистая сталь с гальваническим покрытием (оцинкованная) — это наиболее частое исполнение для модели с маркировкой «ЗОП».
• Диск (тарелка): Оцинкованная сталь или нержавеющая сталь.
• Уплотнение: EPDM (этилен-пропиленовый каучук) — наиболее распространенный вариант для систем водоснабжения и отопления.
  • Опционально: NBR (для нефтепродуктов) или Viton, но для ЗОП-100х16 стандартом является EPDM.

Температурный режим

• С уплотнением EPDM: от -20°C до +110°C (кратковременно до +120°C).

Габаритные размеры (ориентировочные для DN100)

Межфланцевые клапаны отличаются малой строительной длиной:

• Строительная длина (толщина): ~18–22 мм (зависит от конкретной модификации корпуса).
• Наружный диаметр: Рассчитан для установки внутри болтового круга фланцев DN100 PN16.

Принцип работы и монтаж

1. Принцип действия: Поток среды открывает диск (захлопку). При прекращении потока или изменении его направления диск закрывается под действием собственного веса (иногда вспомогательной пружины) и давления обратного потока, герметично перекрывая проход.
2. Монтаж:
   • Устанавливается между фланцами по ГОСТ 33259-2015 (ранее ГОСТ 12815-80).
   • Горизонтальный трубопровод: Крюк/петля (ось вращения) должна находиться в верхней части (строго вверх), чтобы диск закрывался под своим весом.
   • Вертикальный трубопровод: Только при потоке среды снизу вверх.

Преимущества клапанов Гранлок ЗОП

1. Компактность: Занимает минимум места на трубопроводе (в отличие от фланцевых клапанов).
2. Малый вес: Не требует дополнительных опор для труб.
3. Низкая стоимость: За счет простой конструкции и меньшего расхода металла.
4. Простота монтажа: Не нужны ответные фланцы на самом клапане, он просто зажимается между трубами.
5. Надежность АДЛ: Продукция проходит строгий контроль качества.

Где применяется

• Системы отопления и теплоснабжения (ИТП, ЦТП).
• Системы водоснабжения (ХВС, ГВС).
• Насосные станции (для защиты насосов от обратного потока).
• Вентиляция и кондиционирование.
