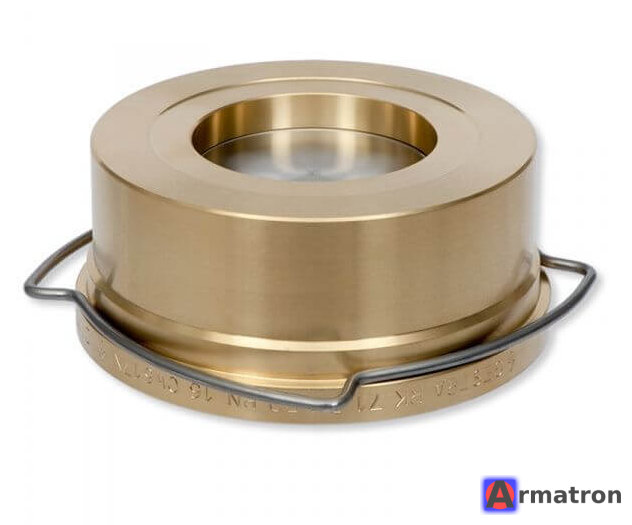

Клапан обратный дисковый межфланцевый RK71 DN50 PN16 Gestra

Обратный клапан Gestra RK 71 — это высококачественный дисковый межфланцевый клапан, предназначенный для предотвращения обратного потока среды в трубопроводах. Продукция немецкой компании Gestra AG широко известна своей надежностью, особенно в системах пароконденсатного цикла.

Ниже приведены подробные характеристики для модели DN50 PN16:

1. Основные технические характеристики

• Модель: RK 71 (стандартное исполнение).
• Номинальный диаметр (DN): 50 мм.
• Номинальное давление (PN): 16 бар (также подходит для установки между фланцами PN 6 и PN 10).
• Тип соединения: Межфланцевое (устанавливается между ответными фланцами).
• Монтажная длина: Согласно DIN EN 558, ряд 49 (очень короткая, что экономит место).

2. Материалы (стандартное исполнение)

• Корпус: Латунь (специальный сплав) или бронза (обычно CuZn39Pb3 для RK71).
• Диск клапана: Нержавеющая сталь (1.4301 / AISI 304).
• Пружина: Нержавеющая сталь (1.4571 / AISI 316Ti).
• Седло: Металл-по-металлу (стандарт) или мягкое уплотнение (EPDM, FPM — опционально).

3. Температурные режимы

• Для стандартного исполнения с металлическим седлом: от -10°C до +250°C.
• При наличии мягкого уплотнения (EPDM/FPM) диапазон температур ограничен свойствами эластомера (обычно до +130°C или +200°C).

4. Особенности и преимущества

• Универсальность установки: Благодаря пружине клапан можно устанавливать в любом положении (горизонтально, вертикально потоком вверх или вниз).
• Низкое сопротивление: Оптимизированная форма диска обеспечивает минимальные потери давления.
• Компактность: Малый вес и малая строительная длина упрощают монтаж.
• Надежность: Gestra — это премиальный сегмент арматуры с высокой культурой производства.

5. Области применения

• Системы отопления и горячего водоснабжения.
• Паровые и конденсатные системы (небольшого давления).
• Установки сжатого воздуха.
• Технологические линии в промышленности (для сред, не агрессивных к латуни).

6. Монтажные рекомендации

• Убедитесь, что стрелка на корпусе совпадает с направлением движения среды.
• При установке на вертикальном трубопроводе с потоком вниз необходимо использовать специальную пружину (стандартная может не обеспечить герметичность при малых давлениях).
• Расстояние до насосов, колен или задвижек должно составлять не менее 5–10 диаметров трубы для предотвращения турбулентности и преждевременного износа.

Резюме: Gestra RK71 DN50 — это «рабочая лошадка» для стандартных инженерных систем, где требуется надежный европейский клапан с длительным сроком службы. Если ваша среда агрессивна или давление выше PN16, рекомендуется обратить внимание на модель Gestra RK 76 (полностью из нержавеющей стали).
