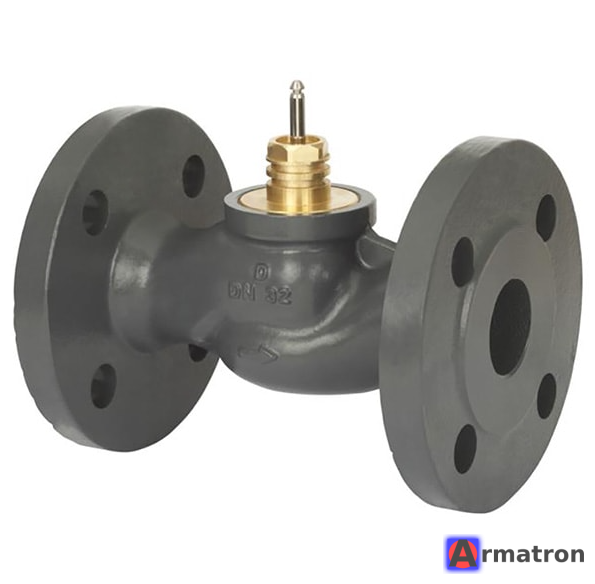

Клапан 2-ходовый VF2 Dn150 Pn16 065B3255 Danfoss

Ниже представлены подробные технические характеристики для указанного вами оборудования:

Наименование: Клапан регулирующий седельный проходной (2-ходовой)
Серия: VF 2
Производитель: Danfoss
Кодовый номер (артикул): 065B3255

Основные технические характеристики:

• Номинальный диаметр (DN): 150 мм
• Номинальное давление (PN): 16 бар
• Пропускная способность (Kvs): 320 м³/ч
• Характеристика регулирования: Логарифмическая
• Диапазон температур перемещаемой среды: -10…+130 °C (для температур от -10 до +2 °C требуется подогреватель штока)
• Среда: Циркуляционная вода, питьевая вода, гликолевые растворы до 50%
• Герметичность затвора: ≤ 0,03% от Kvs (металическое уплотнение)
• Ход штока: 40 мм
• Коэффициент кавитации (z): 0,45
• Присоединение: Фланцевое (по стандарту EN 1092-2)

Материалы:

• Корпус: Серый чугун EN-GJL-250 (GG-25)
• Шток: Нержавеющая сталь
• Конус: Нержавеющая сталь / Бронза (в зависимости от года выпуска и партии, чаще сталь)
• Уплотнение сальника: EPDM

Совместимые электроприводы:

Для управления данным клапаном (DN150) требуются приводы с большим усилием и ходом штока 40 мм. Обычно используются следующие серии приводов Danfoss:

• AMV(E) 655
• AMV(E) 658 SD (с функцией безопасности)
• AMV(E) 659 SD
• Устаревшие серии (могут стоять на замене): AMV(E) 85, AMV(E) 86.

Особенности конструкции:

Клапан VF2 диаметром DN150 является разгруженным по давлению. Это означает, что конструкция конуса и седла выполнена так, чтобы давление среды не препятствовало закрытию/открытию клапана, что позволяет использовать приводы меньшей мощности при высоких перепадах давления.

Область применения:

Используется в системах теплоснабжения (ИТП, ЦТП), отопления, вентиляции и кондиционирования воздуха для регулирования потока теплоносителя.

Если вам необходимы габаритные чертежи, схема установки или подбор аналога (в связи с уходом бренда с некоторых рынков), пожалуйста, уточните запрос.
