Карта памяти ZELIO LOGIC SR2MEM02 для прошивки Schneider Electric

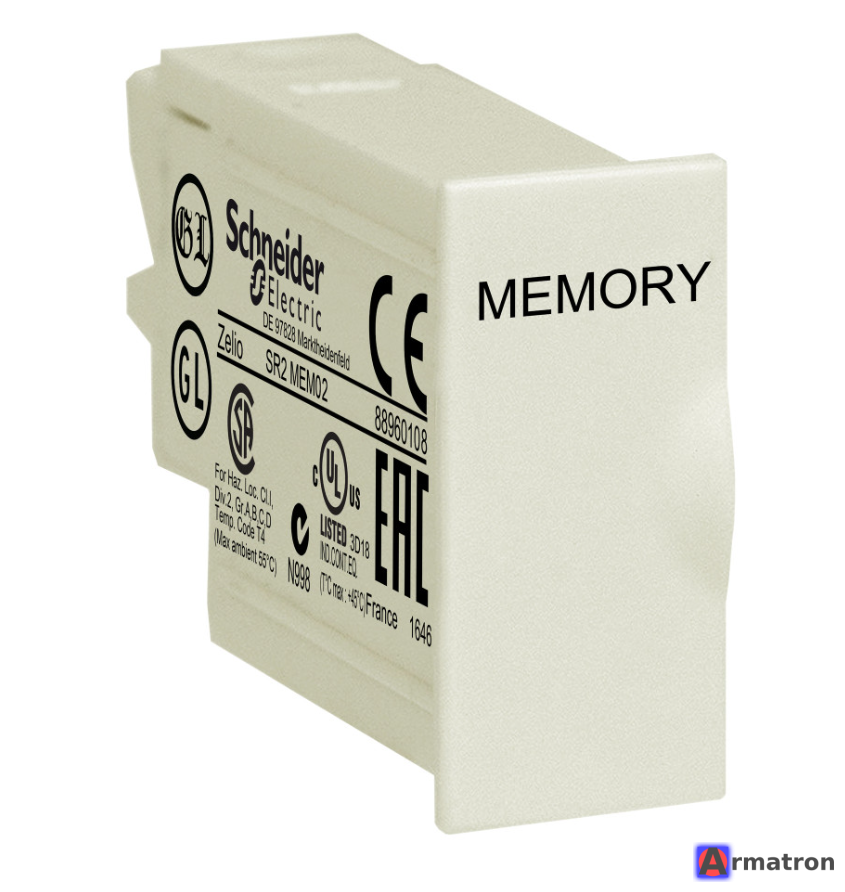

Schneider Electric Zelio Logic SR2MEM02 — это съемный модуль памяти (картридж EEPROM), предназначенный для использования с интеллектуальными реле серий Zelio Logic SR2 и SR3.

В контексте вашего запроса ("для прошивки"), эта карта используется не для обновления операционной системы реле, а для переноса, резервного копирования и загрузки пользовательской программы (логики работы) в реле без использования компьютера и кабеля.

Вот подробная информация о том, как это работает и как ей пользоваться:

Основные функции SR2MEM02

1. Копирование программы (Тиражирование): Если у вас есть несколько одинаковых установок, вы можете записать программу на карту один раз, а затем вставить ее в другие реле и быстро загрузить программу («прошить» их).
2. Резервное копирование: Сохранение рабочей программы из реле на карту на случай выхода реле из строя.
3. Обновление ПО на объекте: Можно отправить карту с новой программой заказчику, и он сам обновит логику работы реле, просто вставив карту.

Совместимость

• Работает с компактными (SR2) и модульными (SR3) интеллектуальными реле Zelio Logic.
• Важно: Карта SR2MEM02 совместима с реле, имеющими прошивку (firmware) версии 2.0 и выше.

Инструкция: Как «прошить» (загрузить программу) реле с помощью карты

Процесс переноса программы с карты в реле (или наоборот):

1. ОБЯЗАТЕЛЬНО обесточьте реле. (Выключите питание). Вставлять и вынимать карту под напряжением нельзя — это может повредить реле или карту.

2. Снимите маленькую пластиковую заглушку на лицевой панели реле (обычно находится посередине или чуть правее экрана).

3. Аккуратно вставьте карту памяти SR2MEM02 в разъем до упора.

4. Подайте питание на реле.

5. Дальнейшие действия зависят от наличия дисплея на реле:

   • Если реле с дисплеем и кнопками:

     • При включении реле автоматически распознает карту.
     • Зайдите в меню (нажмите Menu/OK).
     • Найдите пункт TRANSFER (Перенос).
     • Выберите направление передачи:
       • MEMORY > ZELIO (или EEPROM > ZELIO): Загрузить программу С КАРТЫ В РЕЛЕ. (Это то, что вам нужно для «прошивки»).
       • ZELIO > MEMORY (или ZELIO > EEPROM): Скопировать программу ИЗ РЕЛЕ НА КАРТУ (Резервная копия).
     • Подтвердите действие. Появится прогресс-бар или сообщение об успехе.

   • Если реле "слепое" (без дисплея и кнопок):

     • При включении питания с вставленной картой, если программа на карте корректна, она автоматически загрузится в реле (обычно происходит проверка, и если программы отличаются, происходит загрузка). Однако для слепых реле надежнее использовать ПК или проверить индикацию светодиодов согласно инструкции.

6. После завершения загрузки отключите питание.

7. Извлеките карту памяти.

8. Установите пластиковую заглушку обратно.

9. Включите питание. Реле начнет работать по новой программе.

Использование с ПО Zelio Soft 2

Вы также можете записать программу на карту SR2MEM02 через компьютер, если у вас есть специальный программатор для карт (редкость) или, что чаще всего делается, через само реле:

1. Подключите реле к ПК кабелем (SR2USB01).
2. Вставьте карту в реле.
3. В программе Zelio Soft 2 выберите опцию записи, и программа спросит, куда писать — в память реле или на карту памяти (при наличии соответствующего функционала в версии ПО) или же вы просто пишете в реле, а потом делаете ZELIO > MEMORY через меню реле.

Технические характеристики

• Тип памяти: EEPROM (электрически стираемая перепрограммируемая память).
• Артикул: SR2MEM02.
• Производитель: Schneider Electric.

Внимание: Если при загрузке возникает ошибка (например, несовместимость версий или типа реле), на дисплее появится соответствующее сообщение (ERROR). Программа на карте должна соответствовать типу реле (например, нельзя загрузить программу, написанную для реле с питанием 24VDC, в реле на 230VAC).
