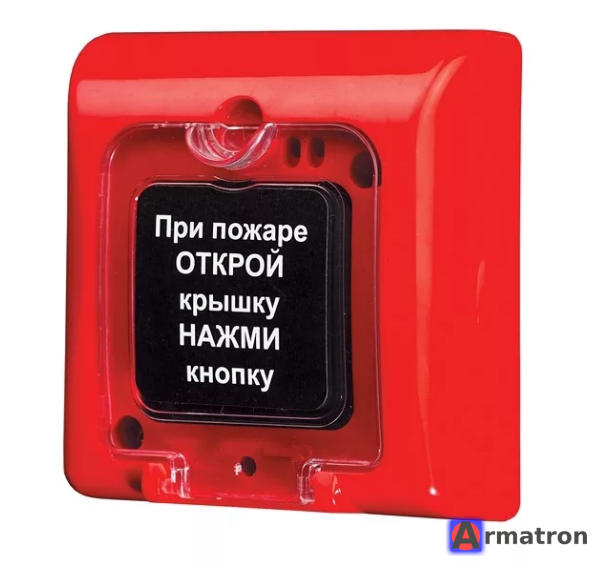

ИПР-3СУМ — это ручной пожарный извещатель, производимый компанией «ИРСЭТ-Центр» (Санкт-Петербург). Это один из самых распространенных и классических ручников на российском рынке систем безопасности.
Ниже приведен подробный обзор характеристик, схем подключения и особенностей этого устройства.
1. Назначение
ИПР-3СУМ предназначен для ручного включения сигнала «Пожар» в системах пожарной и охранно-пожарной сигнализации. Он передает тревожный сигнал на приемно-контрольный прибор (ППКП) при нажатии на кнопку (рычаг).
2. Ключевые особенности
- Универсальность: Буква «У» в названии означает «универсальный». Он может включаться в шлейфы сигнализации как с постоянным, так и со знакопеременным напряжением.
-
Индикация: Оснащен встроенным оптическим индикатором (красный светодиод).
- В дежурном режиме светодиод может подмигивать (зависит от схемы подключения).
- В режиме «Пожар» — светится постоянно.
- Четыре варианта включения: Его можно настроить для имитации активного или пассивного извещателя (с НЗ или НО контактами).
3. Технические характеристики
- Напряжение питания: 9–30 В (от шлейфа ППКП).
- Ток потребления в дежурном режиме: практически 0 мкА.
- Ток потребления в режиме «Пожар»: устанавливается внешним резистором (или внутренним сопротивлением), обычно в диапазоне 5–25 мА.
- Тип контактов: переключаемые («сухой контакт» через электронную схему).
- Диапазон рабочих температур: от -40 до +55 °C.
- Степень защиты оболочки: IP41.
- Материал корпуса: ударопрочный пластик.
4. Принцип работы и активация
- Активация: Чтобы подать сигнал тревоги, нужно нажать на центральную приводную деталь (кнопку-пластину). Она фиксируется в нажатом положении.
- Сброс: Возврат в дежурный режим осуществляется с помощью специального ключа (входит в комплект), который вставляется в отверстие снизу или спереди, разблокируя замок кнопки.
5. Схемы подключения (Варианты)
Внутри извещателя есть клеммная колодка. ИПР-3СУМ поддерживает 4 схемы включения в зависимости от типа прибора (ППКП):
- Имитация теплового извещателя (с НЗ контактами): При нажатии цепь размыкается.
- Имитация активного извещателя: При нажатии извещатель начинает потреблять ток, что распознается прибором как «Пожар».
- Схема с индикацией подтверждения: Когда прибор подтверждает прием сигнала «Пожар» сменой полярности или изменением напряжения, светодиод загорается ярко.
- Схема «сухой контакт»: Простое замыкание или размыкание цепи.
6. Преимущества
- Надежность: Простая и проверенная годами конструкция.
- Цена: Один из самых бюджетных вариантов на рынке.
- Защитная крышка: Обычно комплектуется прозрачной откидной крышкой, которая защищает от случайного нажатия (может быть опломбирована).
7. Недостатки
- Дизайн: Выглядит довольно архаично по сравнению с современными адресными извещателями или европейскими моделями.
- Хрупкость пластика: При очень сильном морозе пластик корпуса может стать хрупким.
Резюме
ИПР-3СУМ — это «рабочая лошадка» для стандартных неадресных (пороговых) систем пожарной сигнализации. Если вам нужно простое и недорогое устройство для выполнения требований пожарной безопасности на складе, в магазине или офисе, это отличный выбор.
Важно: Если ваша система сигнализации адресная (например, «Болид» с протоколом ДПЛС), данный извещатель напрямую не подойдет — его придется подключать через адресный расширитель (например, С2000-АР1).
- Производитель ИРСЭТ Центр
