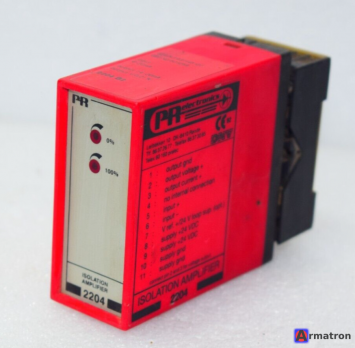

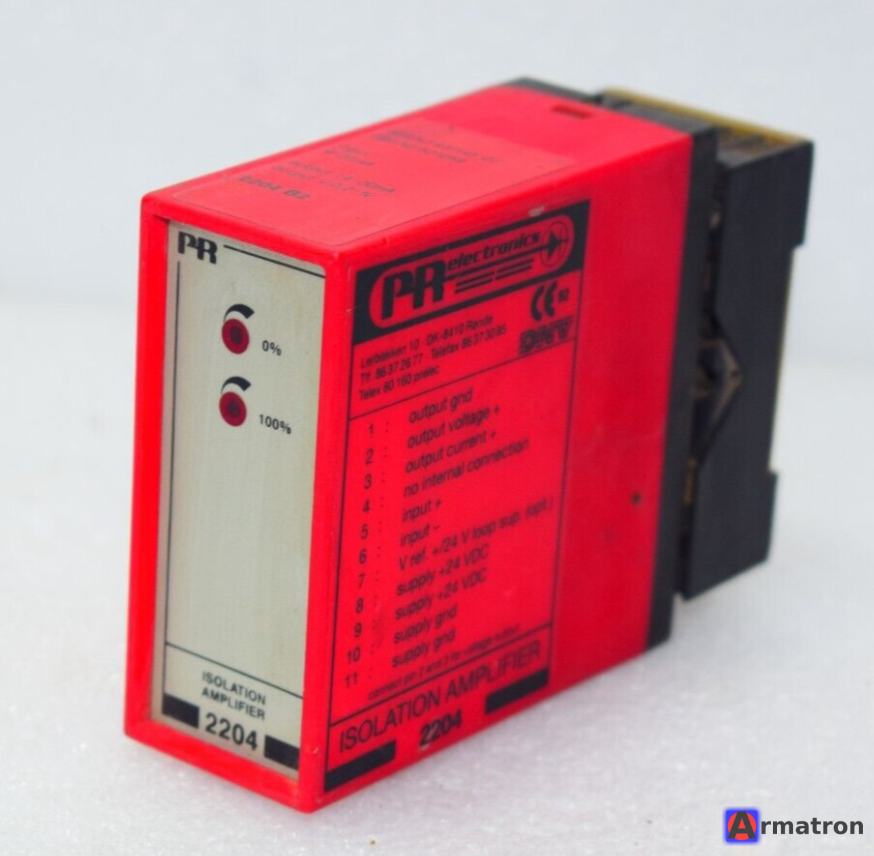

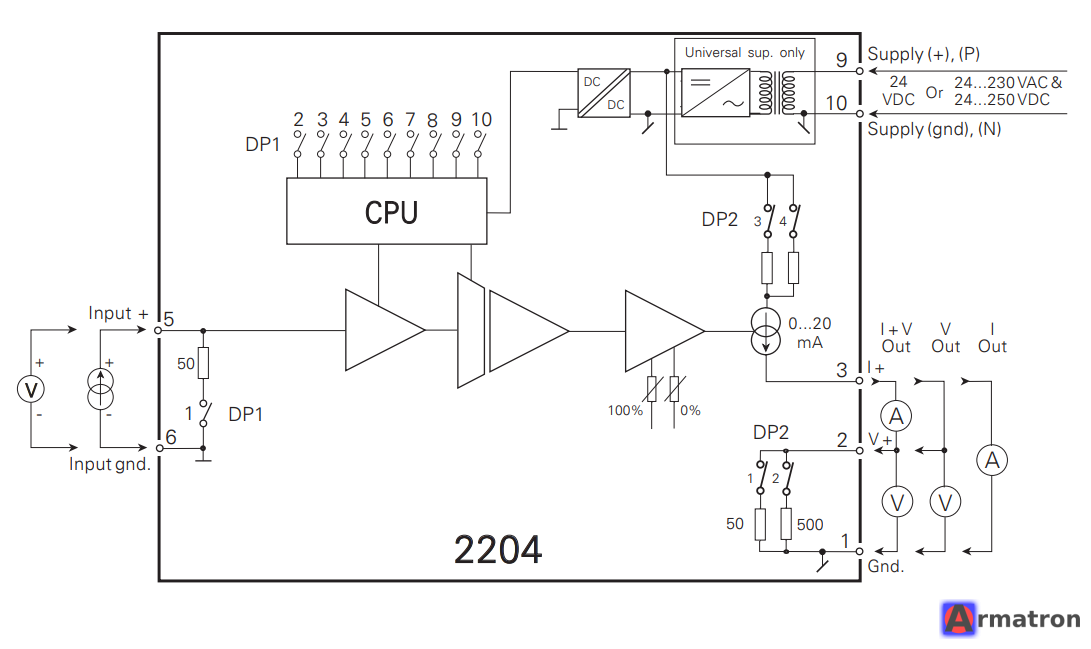

Изолирующий усилитель 2204B2P PR electronics

PR electronics 2204B2P — это изолирующий усилитель (преобразователь сигналов) из серии System 2200.

Эта серия устройств является устаревшей (Legacy) и, скорее всего, снята с производства, но все еще встречается в промышленном оборудовании. Ниже приведено подробное описание и характеристики.

Основное назначение

Устройство предназначено для гальванической развязки аналоговых сигналов. Он разделяет вход, выход и цепь питания, чтобы предотвратить образование контуров заземления, защитить контроллеры (ПЛК) от помех и скачков напряжения, а также усилить сигнал для передачи на большие расстояния.

Расшифровка маркировки (System 2200)

Хотя точные коды могут варьироваться в зависимости от года выпуска, структура 2204B2P обычно расшифровывается следующим образом:

• 2204: Тип устройства — изолирующий
• B: Код входного/выходного диапазона. Обычно в этой серии буквы обозначали фиксированные диапазоны (например, 4...20 мА или 0...10 В).
  • Важно: Точные параметры входа и
• 2: Код напряжения питания (часто это 24 VDC или 110/220 VAC, зависит от конкретной версии каталога
• P: Тип корпуса/монтажа — 11-штырьковый разъем (11-pole socket) для монтажа в цокольную колодку (типа Octal, но на 11 пинов).

Технические характеристики (общие для серии

• Монтаж: В 11-контактную розетку (D11).
• Изоляция: Гальваническая развязка между входом, выходом и питанием.
• Входные сигналы: Стандартные аналоговые
• Выходные сигналы: Стандартные аналоговые (мА или
• Настройка: Обычно эти модули имели фиксированные диапазоны или настраивались с помощью перемычек (пайки) внутри, но чаще всего поставлялись

Статус и замена

Поскольку устройство снято с производства, найти его в продаже крайне сложно.

Современные аналоги от PR electronics:
Если вам нужно заменить это устройство, производитель рекомендует перейти на современные серии, которые монтируются на DIN-рейку (поскольку 11-контактные цоколи уже редко используются в новых проектах).

Наиболее вероятные замены (требуется проверка по напряжению и типу сигнала):

1. Серия 4000 (например, PR 4116 или PR 4114):

   • Универсальный преобразователь.
   • Программируется с помощью съемного дисплея (PR 4501/4510).
   • Поддерживает практически любые входы и выходы.
   • Универсальное питание (21–250 В переменного/постоянного тока).
   • Монтаж: На DIN-рейку (потребуется демонтировать старую 11-контактную колодку).

2. Серия 5000 (например, PR 5104):

   • Если вам нужен просто повторитель сигнала/изолятор.

Что делать, если устройство вышло из строя?

1. Посмотрите на боковую наклейку: Там точно указаны Input (вход), Output (выход) и Supply (питание). Например: вход: 4–20 мА, выход: 4–20 мА, питание: 24 В постоянного тока.
2. Выберите замену: На основе этих данных приобретите универсальный преобразователь (например, PR 4116), который можно настроить под те же параметры.

Если вам нужна техническая документация (спецификация) именно на старую серию 2204, ее можно найти в архивах на официальном сайте PR electronics или запросить у дистрибьюторов как «Архивные/снятые с производства продукты».
