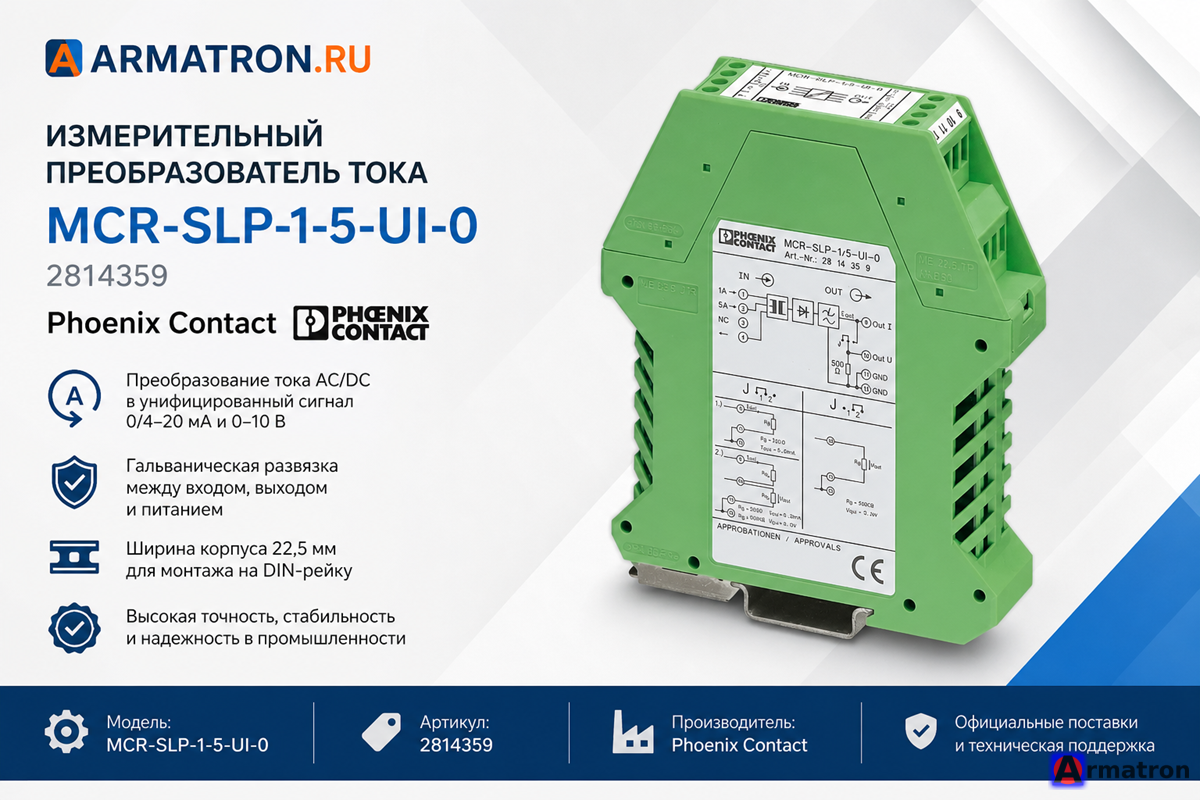

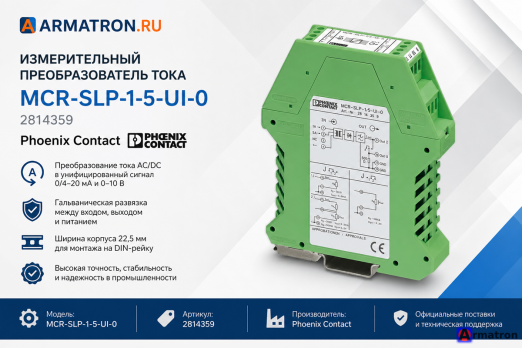

Измерительный преобразователь тока MCR-SLP-1-5-UI-0 2814359 Phoenix Contact

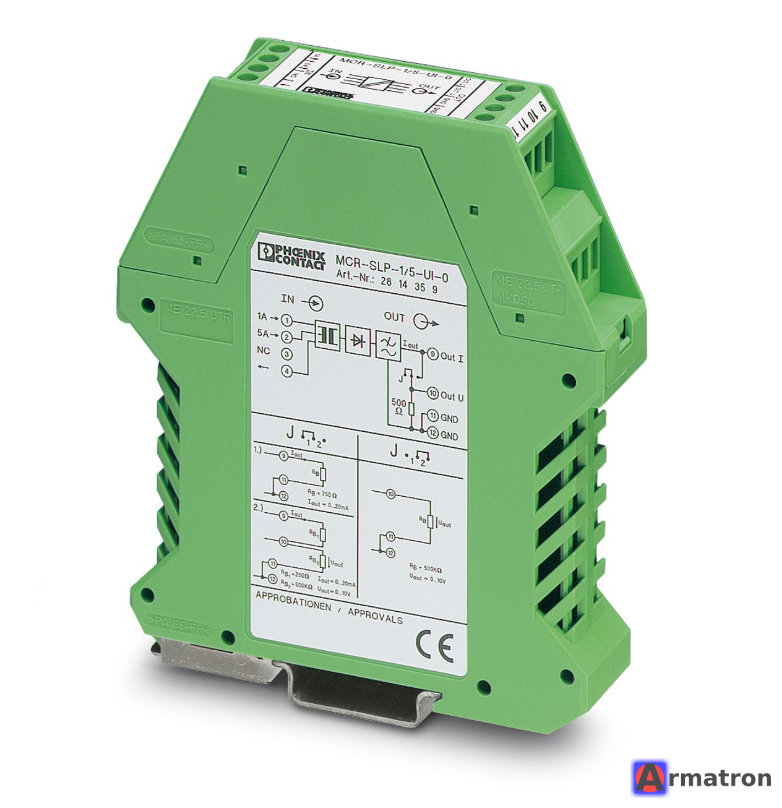

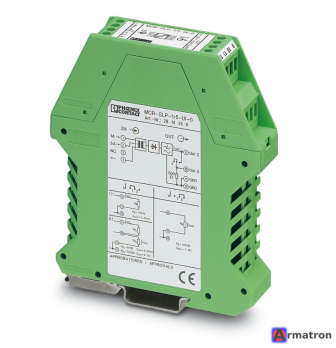

Phoenix Contact MCR-SLP-1-5-UI-0 (артикул 2814359) — это пассивный измерительный преобразователь переменного тока (AC). Он предназначен для преобразования синусоидального переменного тока (1 А или 5 А) в стандартный аналоговый сигнал (0...20 мА или 4...20 мА).

Главная особенность этой модели — пассивное питание, то есть прибор не требует отдельного источника питания 24 В, так как запитывается напрямую от выходной токовой петли.

Основные технические характеристики:

1. Входные параметры (Измеряемый ток):

   • Диапазоны входного тока: 0...1 А AC или 0...5 А AC (выбирается переключателем или клеммами подключения).
   • Тип тока: Синусоидальный переменный ток (AC).
   • Диапазон частот: 45 Гц ... 60 Гц.
   • Перегрузочная способность: до 2 × IinIin​ (длительно), до 20 × IinIin​ (в течение 1 секунды).

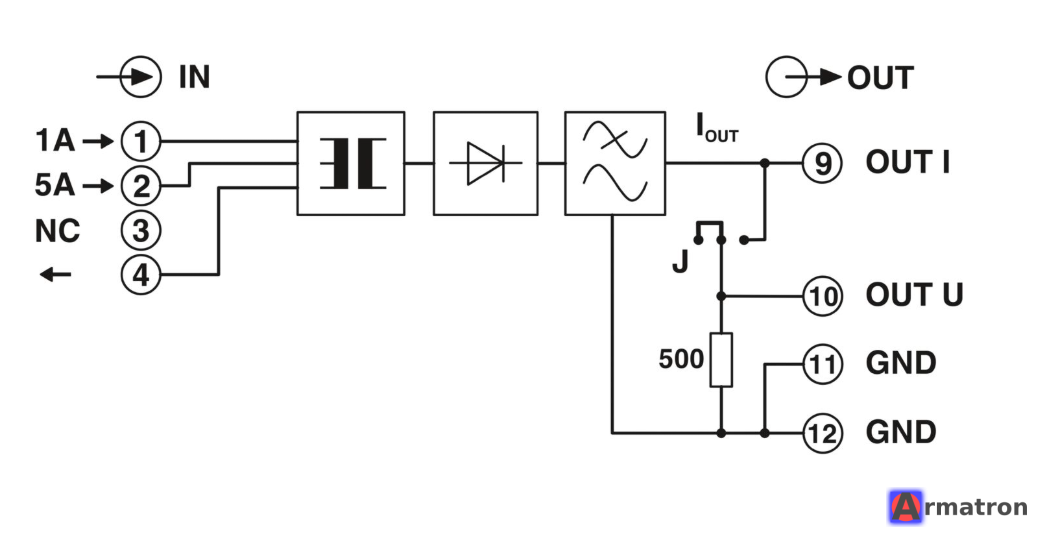

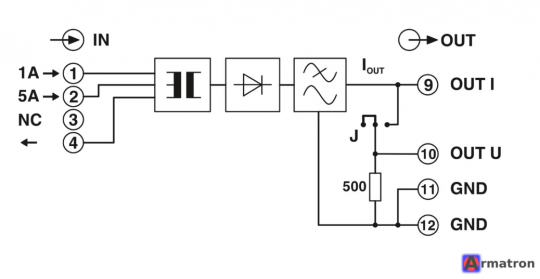

2. Выходные параметры (аналоговый сигнал):

   • Тип: токовая петля (выходной сигнал одновременно является цепью питания).
   • Диапазоны: 0...20 мА или 4...20 мА (настраивается с помощью DIP-переключателей).
   • Напряжение питания петли (UBUB​): 12 В ... 30 В постоянного тока.
   • Максимальная нагрузка: зависит от напряжения питания (обычно до 500–600 Ом при 24 В).

3. Точность и изоляция:

   • Погрешность: < 0,5 % от конечного значения.
   • Испытательное напряжение изоляции: 4 кВ (50 Гц, 1 мин.) между входом и выходом. Это обеспечивает гальваническую развязку и защиту контроллера (ПЛК).

4. Конструкция и условия эксплуатации:

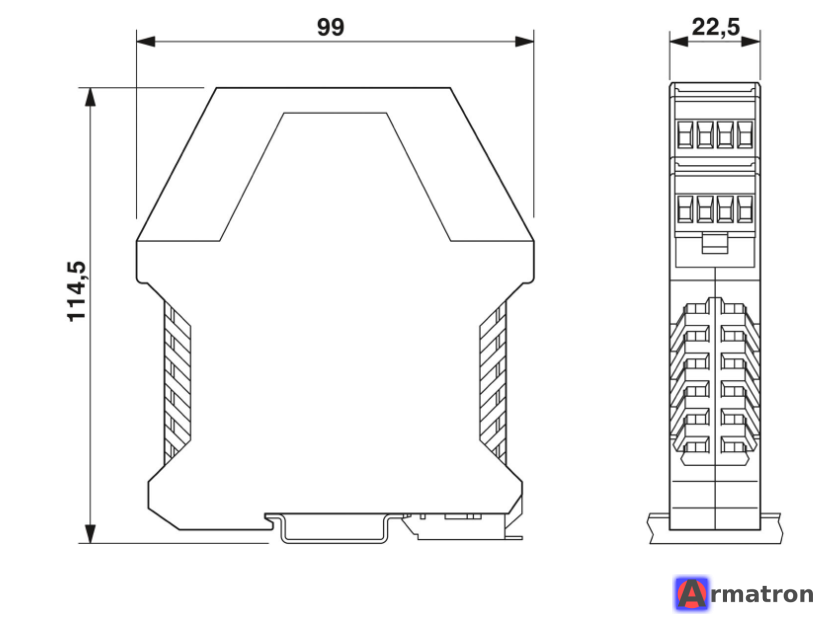

   • Корпус: Узкий (ширина 12,5 мм), монтаж на DIN-рейку.
   • Рабочая температура: -25 °C ... +60 °C.
   • Степень защиты: IP20.

Преимущества модели:

• Экономия места: Тонкий корпус позволяет плотно устанавливать модули в шкафу управления.
• Простота монтажа: Не нужно тянуть дополнительные провода питания (24 В), достаточно двух проводов выходного сигнала.
• Универсальность: Один прибор подходит для работы с трансформаторами тока как на 1 А, так и на 5 А.
• Безопасность: Высокий уровень гальванической развязки защищает дорогостоящие системы управления от скачков напряжения в силовых цепях.

Типичное применение:

• Мониторинг тока нагрузки электродвигателей.
• Контроль работы ТЭНов и нагревательных элементов.
• Передача данных о токе с вторичных обмоток трансформаторов тока на аналоговые входы ПЛК.

Статус модели:
Серия MCR-SLP является классической, но компания Phoenix Contact постепенно переходит на новые серии (например, MACX MCR). Если вы проектируете новую систему, стоит проверить наличие этой позиции у поставщиков, так как она может поставляться в течение длительного времени или быть заменена обновленными артикулами. Однако для ремонта существующих систем это надежное и проверенное решение.
