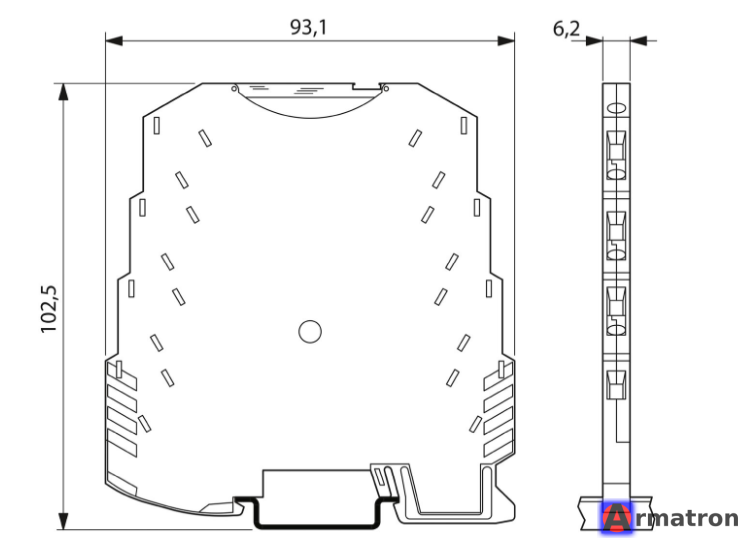

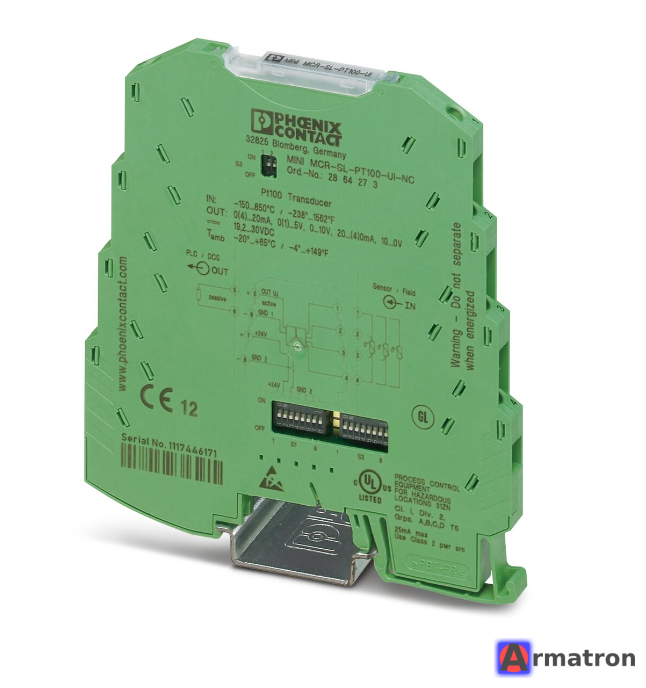

Тонкий модуль MINI MCR-SL-PT100-UI-NC шириной 6,2 мм представляет собой конфигурируемый преобразователь температуры с развязкой 3 цепей. Он предназначен для

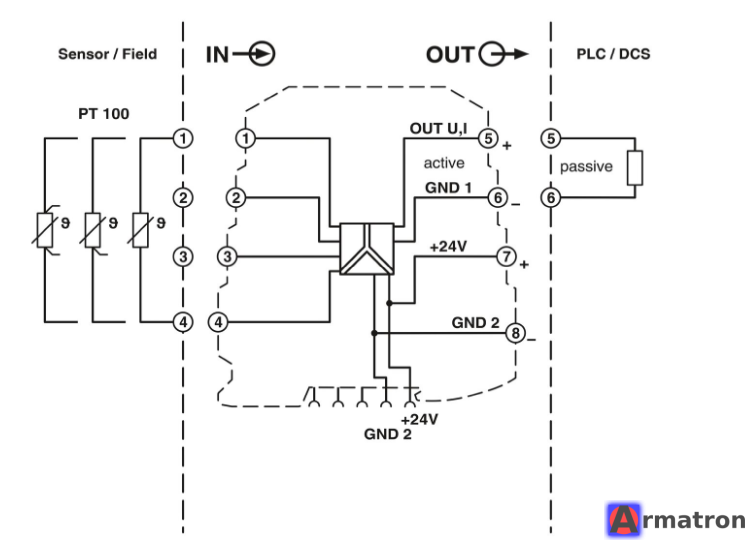

подключения термометров сопротивления Pt 100 согласно МЭК 60751 по 2-, 3- и 4-проводниковой технологии подключения.
На стороне выхода с гальванической развязкой выдается аналоговый нормированный сигнал 0...20 мА, 4...20 мА, 0...10 В, 0...5 В, 1...5 В, 10...0 В, 20...0 мА или 20...4 мА.
С помощью установленных на корпусе DIP-переключателей производится настройка следующих параметров:
- технология подключения
- диапазон измерения температуры
- выходной сигнал
- способ анализа ошибок
Номер артикула 2864273
Упаковочная единица 1 Количество
Минимальное количество, предусмотренное условиями заказа 1 Количество
Ключ изделия CK1221
Страница каталога Стр. 105 (C-7-2015)
GTIN 4017918956561
Вес/шт. (с упаковкой) 97,7 g
Вес/шт. (без упаковки) 97,7 g
Номер таможенного тарифа 85437090
Страна происхождения DE
Преимущества
- Возможна подача питания через опорный элемент (TBUS)
- Для 2-, 3-, 4-проводных датчиков Pt 100 согласно МЭК 60751
- Передача сигналов о состоянии и неисправностях с помощью диагностического светодиодного индикатора и аналогового сигнала
- Входные и выходные сигналы конфигурируются с помощью DIP-переключателя
- Особо компактный измерительный температурный преобразователь для гальванической развязки, усиления, фильтрации и преобразования
- Развязка 3 цепей сигналов Pt 100 в нормированные сигналы
- Диапазон измерения температуры от -150 °C до 850 °C
