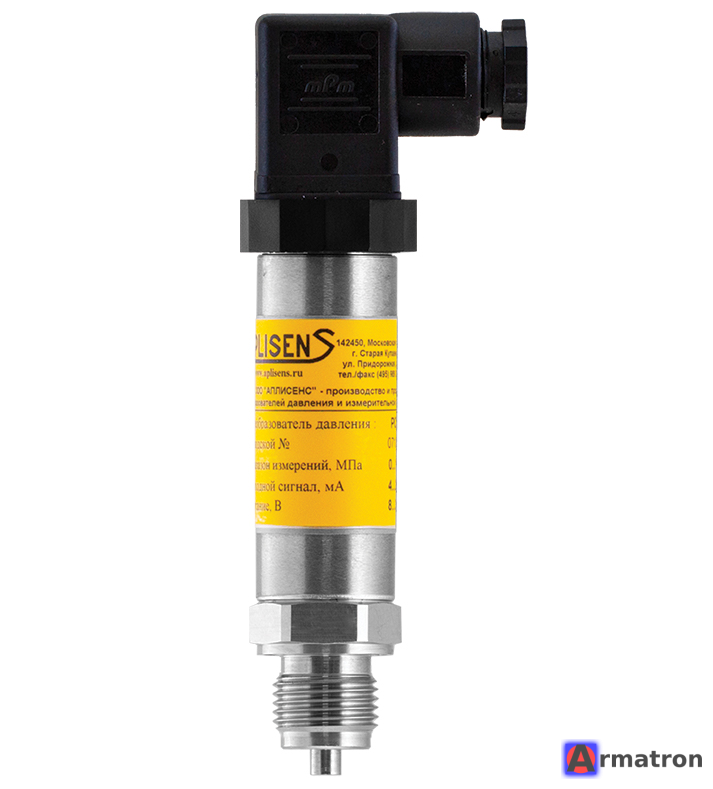

Измерительный преобразователь давления PC-28/Smart/Ex/0...7МПа/PD/M/RU Aplisens

Этот прибор представляет собой интеллектуальный малогабаритный измерительный преобразователь давления от польского производителя Aplisens.

Ниже представлен подробный разбор характеристик вашей модели согласно маркировке:

Расшифровка кода модели: PC-28/Smart/Ex/0...7МПа/PD/M/RU

1. PC-28: Базовая серия преобразователя давления. Предназначен для измерения избыточного, вакуумметрического и абсолютного давления газов, паров и жидкостей.
2. Smart: Указывает на наличие цифрового протокола HART. Это позволяет:
   • Дистанционно настраивать диапазон (перенастройка до 10:1).
   • Проводить калибровку и диагностику.
   • Выбирать характеристику преобразования (линейная, корневая и т.д.).
3. Ex: Искробезопасное исполнение. Прибор предназначен для работы во взрывоопасных зонах (согласно стандартам ATEX или ТР ТС 012/2011). Требует подключения через барьер искрозащиты.
4. 0...7МПа: Диапазон измерения. Прибор настроен на заводе на диапазон от 0 до 7 Мегапаскалей (70 бар). Благодаря функции Smart этот диапазон можно сузить (например, до 0...1 МПа) без потери класса точности (в определенных пределах).
5. PD: Тип электрического соединения. Обычно это штепсельный разъем типа DIN EN 175301-803 (стандартный разъем "с козырьком", степень защиты IP65).
6. M: Тип технологического соединения (штуцер). Скорее всего, это стандартная метрическая резьба M20x1,5 (типовой стандарт для РФ и СНГ).
7. RU: Сертификация и документация для рынка РФ. Прибор внесен в Госреестр средств измерений РФ, имеет паспорт и руководство по эксплуатации на русском языке.

Основные технические характеристики:

• Выходной сигнал: 4...20 мА + HART.
• Основная погрешность: ±0,5%
• Материал мембраны и штуцера: Нержавеющая сталь 316L (03Х17Н14М3).
• Температура измеряемой среды: Обычно от -40°C до +120°C (при непосредственном монтаже). Для более высоких температур используются радиаторы или дистанционные разделители.
• Питание: 7,5...30 В DC (в исполнении Ex максимальное напряжение ограничено параметрами барьера, обычно до 28 В).

Ключевые преимущества этой модели:

• Надежность: Aplisens PC-28 славится своей долговечностью и устойчивостью к перегрузкам.
• Гибкость: Благодаря HART-протоколу вы можете изменить диапазон измерения прямо на объекте с помощью коммуникатора или компьютера с модемом.
• Безопасность: Наличие Ex-сертификата позволяет использовать его на нефтехимических и газовых объектах.

Применение:

Используется в системах автоматического контроля, регулирования и управления технологическими процессами в энергетике, химической промышленности, водоснабжении и нефтегазовом секторе.

Рекомендация: Если вы планируете установку в местах с сильными пульсациями давления (например, после насоса), рекомендуется использовать демпфер (гаситель пульсаций) для продления срока службы мембраны.
