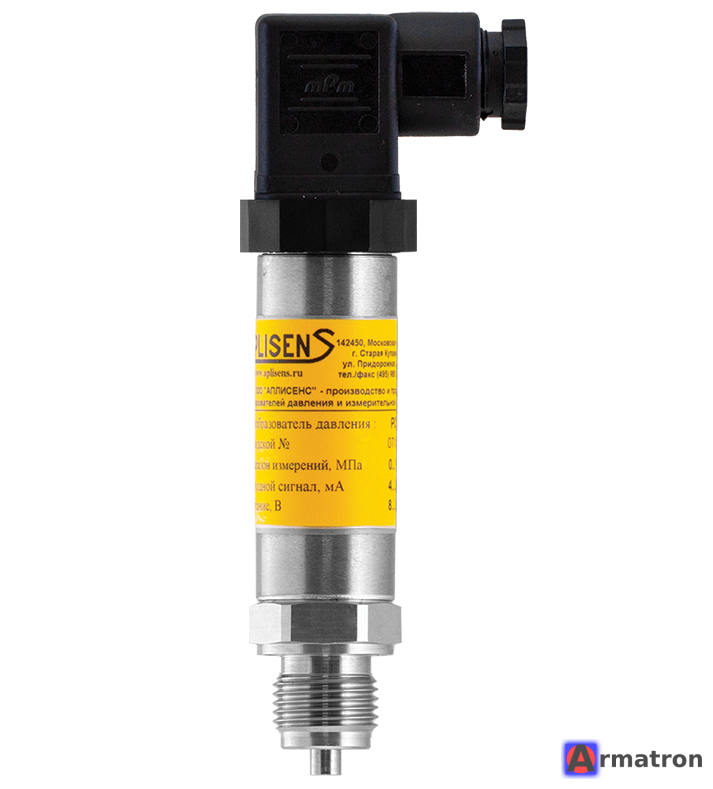

Ниже приведена подробная расшифровка маркировки и технические характеристики указанного вами датчика давления Aplisens PC-28/Smart.
Это интеллектуальный («Smart») микропроцессорный преобразователь давления, предназначенный для измерения избыточного давления, абсолютного давления или разряжения газов, паров и жидкостей.
Расшифровка кода заказа: PC-28/Smart/Ex/0...16МПа/PD/M/RU
- PC-28: Тип датчика — малогабаритный преобразователь давления.
- Smart: Исполнение с цифровым протоколом связи HART. Позволяет проводить удаленную настройку (корректировку «нуля», изменение диапазона измерений, демпфирование) и диагностику.
- Ex: Взрывозащищенное исполнение (искробезопасная электрическая цепь). Маркировка взрывозащиты обычно Ga/Gb Ex ia IIC T4/T5/T6 X.
-
0...16 МПа: Настроенный диапазон измерений.
- Нижний предел: 0 МПа.
- Верхний предел: 16 МПа (примерно 160 бар).
- PD: Тип электрического присоединения — угловой разъем DIN 43650 (стандартный «кубик» с сальником), степень защиты корпуса IP65.
- M: Тип процессного (механического) присоединения — штуцер с резьбой M20x1.5 (с отверстием Ø4 мм).
- RU: Язык документации и настройки — русский.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Выходной сигнал | 4...20 мА + протокол HART |
| Напряжение питания | 7,5...30 В пост. тока (для версии Ex) |
| Основная приведенная погрешность | ±0,1% (стандарт для версии Smart) |
| Диапазон перенастройки | Возможность перенастройки диапазона (обычно до 100:1, но в пределах базового сенсора) |
| Температура среды | -50...+120°C (стандартная, без разделителя) |
| Температура окр. среды | -50...+85°C |
| Материал мембраны и штуцера | Нержавеющая сталь 316L (00Х17Н14М2) |
| Материал корпуса | Нержавеющая сталь 304 (08Х18Н10) |
| Степень защиты | IP65 (из-за разъема PD) |
| Взрывозащита | Искробезопасная цепь (требует подключения через барьер искрозащиты) |
Особенности эксплуатации и применения
- Подключение: Так как это версия Ex, датчик должен подключаться через барьер искрозащиты (активный или пассивный), расположенный во взрывобезопасной зоне, чтобы ограничить энергию, подаваемую на датчик во взрывоопасной зоне.
- Настройка: Благодаря опции Smart, вы можете изменить диапазон измерения (например, сузить его с 0...16 МПа до 0...10 МПа без потери точности в установленных пределах) с помощью HART-коммуникатора или ПК с HART-модемом и ПО «Raport 2».
- Монтаж: Резьба М20х1.5 является стандартом для манометрических сборок в РФ/СНГ. Обычно устанавливается через клапанный блок или отборное устройство.
Комплект поставки (стандартный)
- Преобразователь давления.
- Разъем DIN 43650 (PD).
- Паспорт / Руководство по эксплуатации (на русском языке).
- Копия сертификата взрывозащиты (обычно).
Если вам требуется чертеж или схема подключения конкретно для этого кода, дайте знать, я опишу распиновку разъема PD.
- Производитель Aplisens
