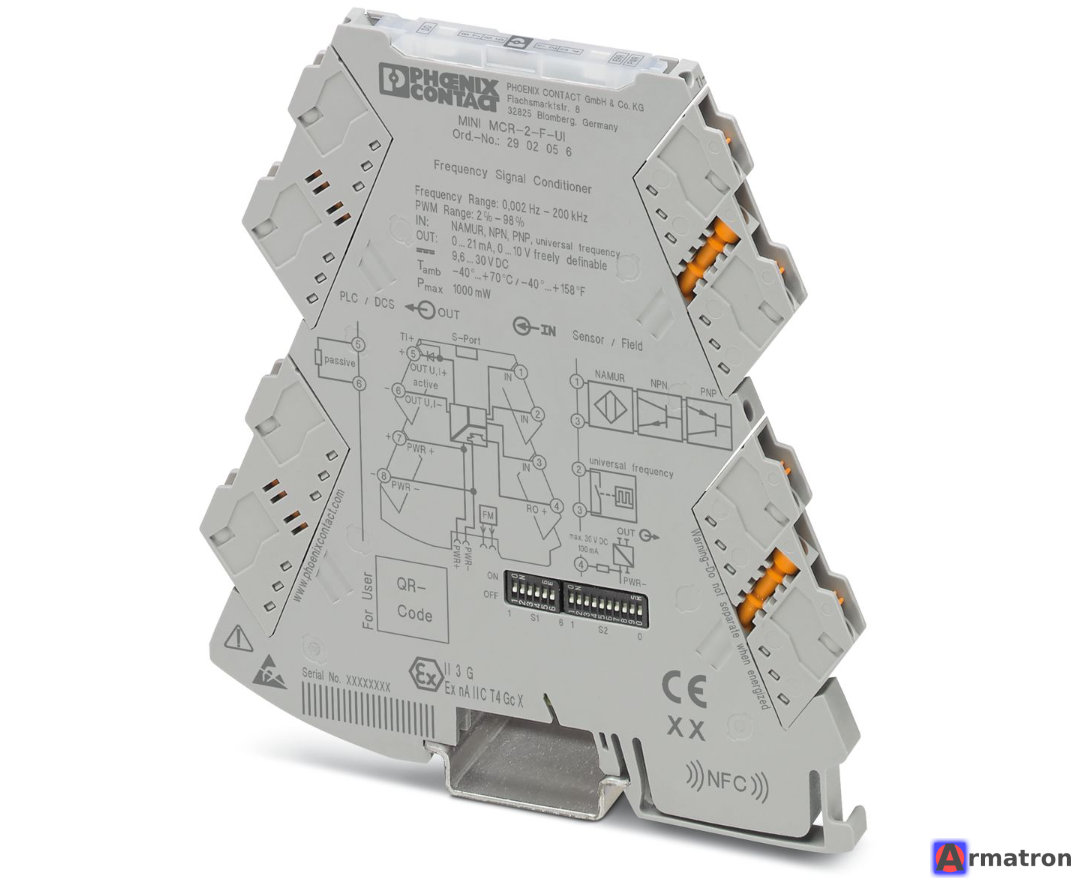

Измерительный преобразователь частоты MINI MCR-2-F-UI 2902056 Phoenix Contact

MINI MCR-2-F-UI (Артикул: 2902056) от Phoenix Contact — это универсальный измерительный преобразователь частоты с возможностью конфигурирования. Он относится к серии MINI Analog Pro.

Ниже приведено подробное описание устройства, его характеристики и особенности:

Основное назначение

Устройство предназначено для преобразования частотных сигналов (например, от датчиков оборотов, расходомеров) или сигналов ШИМ (PWM) в стандартные аналоговые сигналы (ток или напряжение). Также имеется переключающий выход (транзисторный).

Ключевые технические характеристики

• Входные сигналы:
  • Диапазон частот: от 0,002 Гц до 200 кГц (очень широкий диапазон).
  • Типы датчиков: NAMUR, NPN, PNP, сухой контакт, генератор частоты, инкрементальный энкодер.
• Выходные сигналы (Аналоговые):
  • Ток: 0...20 мА, 4...20 мА (активный/пассивный).
  • Напряжение: 0...10 В, 2...10 В, 0...5 В, 1...5 В и др.
• Переключающий выход:
  • 1 транзисторный выход (настраивается как пороговый выключатель).
• Питание:
  • 9,6 В DC ... 30 В DC.
• Изоляция:
  • 3-сторонняя гальваническая развязка (Вход / Выход / Питание).
  • Напряжение развязки: 2,5 кВ (50 Гц, 1 мин).
• Подключение: Винтовые зажимы (для артикула 2902056).
• Габариты: Ширина всего 6,2 мм.
• Температурный диапазон: -40 °C ... +70 °C.

Способы настройки (Конфигурирования)

Это одна из главных особенностей серии MINI Analog Pro. Устройство можно настроить тремя способами:

1. DIP-переключатели: Расположены на боковой стороне корпуса (для базовых настроек).
2. Программное обеспечение: Через ПК (требуется программатор и ПО ANALOG-CONF или FDT/DTM).
3. Смартфон (NFC): Через встроенный NFC-чип с помощью бесплатного приложения MINI Analog Pro App (Android/iOS). Это позволяет считывать и записывать настройки даже без подачи питания на прибор.

Преимущества

1. Компактность: Экономия места в шкафу управления благодаря ширине 6.2 мм.
2. Удобство обслуживания: Измерительные точки на корпусе позволяют замерять ток сигнала, не размыкая цепь.
3. Гибкость: Поддержка практически всех типов входных частотных сигналов.
4. Диагностика: Светодиодная индикация состояния и ошибок на лицевой панели.

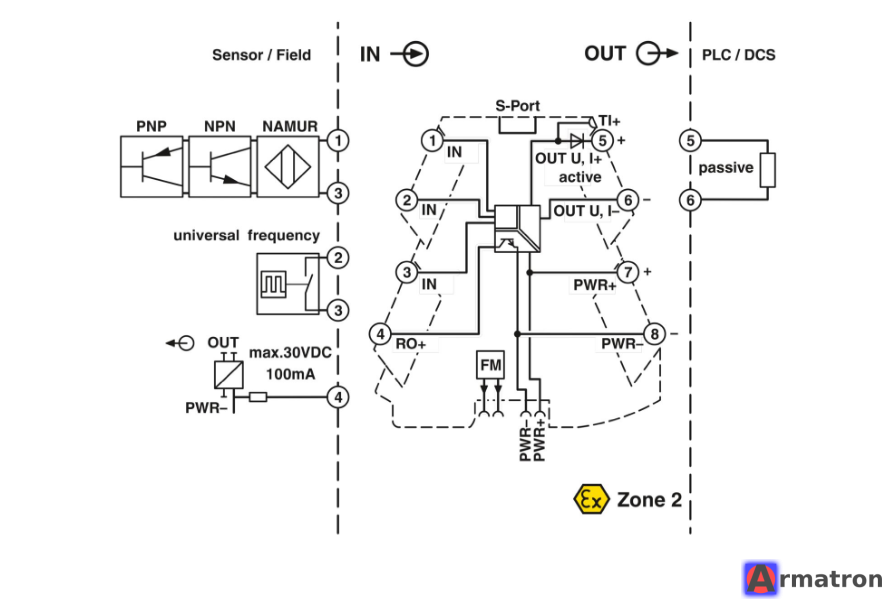

Схема применения

Обычно используется для:

• Контроля скорости вращения двигателей/валов.
• Измерения расхода (при работе с расходомерами с импульсным выходом).
• Преобразования ШИМ-сигнала контроллера в аналоговый сигнал управления.

Документация

Для проектирования и настройки вам могут понадобиться:

• Data Sheet (Техническое описание)
• Инструкция по эксплуатации
• Файл макросов EPLAN

Все эти документы доступны на официальном сайте Phoenix Contact по артикулу 2902056.

Если вам нужна помощь с расшифровкой схемы подключения или выбором аналога, пожалуйста, уточните вопрос.
