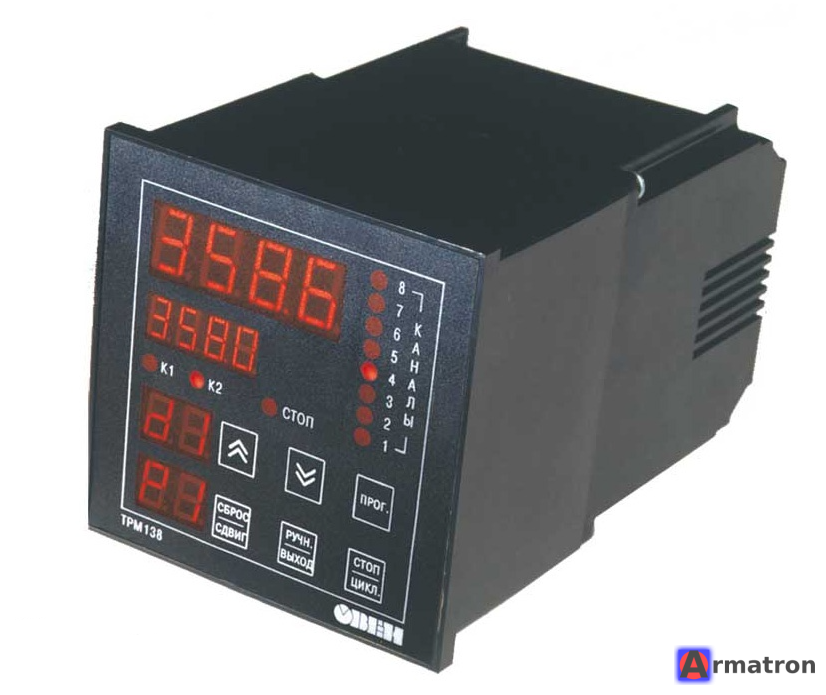

ОВЕН ТРМ138-Р — это восьмиканальный универсальный измерительно-регуляторный прибор, предназначенный для измерения, логической обработки и контроля физических параметров (температуры, давления, влажности и др.) в нескольких точках одновременно.
Буква «Р» в названии обозначает тип выходных устройств — электромагнитные реле.
Вот подробный обзор этого прибора:
1. Основные функции
- Многоканальность: Имеет 8 независимых входов для подключения датчиков и 8 выходных устройств для управления исполнительными механизмами.
- Универсальные входы: К прибору можно подключать практически любые типы датчиков (термопары, термосопротивления, датчики с выходом 4...20 мА, 0...10 В и т.д.) без дополнительных адаптеров.
- Регулирование: Реализация двухпозиционного регулирования (ON/OFF) или работы в режиме сигнализации (аварийной, технологической).
- Математическая обработка: Возможность вычисления разности, среднего арифметического или поиск минимального/максимального значения из нескольких каналов.
- Интерфейс связи: Встроенный интерфейс RS-485 (протоколы ОВЕН, Modbus RTU/ASCII). Это позволяет подключать прибор к системам автоматизации (SCADA, ПЛК) и настраивать его через компьютер.
2. Технические характеристики
- Количество каналов измерения: 8.
- Количество выходных устройств: 8 (в данной модификации — реле).
- Характеристики реле (Р): Ток до 4 А при напряжении 220 В переменного тока (активная нагрузка).
- Тип корпуса: Щитовой Щ1 (96х96х145 мм).
- Питание: Универсальное (90...264 В переменного тока или 20...375 В постоянного тока).
- Класс точности: 0,5 / 0,25 (в зависимости от типа датчика).
3. Расшифровка обозначения «ТРМ138-Р»
- ТРМ138 — модель прибора.
-
Р — тип выходных устройств (электромагнитные реле).
- Примечание: Существуют модификации с другими выходами (К — транзисторные оптопары, С — симисторные оптопары, И — ЦАП 4...20 мА, У — ЦАП 0...10 В), но модель «Р» является самой популярной для прямого управления пускателями или клапанами.
4. Сферы применения
- Многозонные печи: Контроль и поддержание температуры в разных частях печи.
- Системы отопления и ГВС: Мониторинг температуры теплоносителя на разных участках.
- Холодильные установки: Контроль температуры в нескольких камерах.
- Пищевая промышленность: Мониторинг параметров в автоклавах, пастеризаторах.
- Складские помещения: Контроль микроклимата (температура и влажность).
5. Преимущества
- Заменяет 8 отдельных приборов: Экономия места в щите и снижение стоимости системы.
- Гибкость настройки: Каждый канал можно настроить на свой тип датчика и свою логику работы.
- Надежность: Проверенное временем решение от ведущего российского производителя автоматики.
- Удобство интеграции: Легко подключается к ПК через преобразователь (например, АС4) для регистрации данных.
6. Особенности настройки
Прибор настраивается либо с лицевой панели кнопками, либо через бесплатное ПО «Конфигуратор ТРМ138» (требуется подключение по RS-485).
- Производитель ОВЕН
