Измеритель давления многопредельный АДР-0,25.2(2,5) ООО КБ АГАВА

АДР-0,25 производства ООО «КБ АГАВА» (Конструкторское бюро «Агава») — это микропроцессорный измеритель давления (тягонапоромер), предназначенный для измерения малых величин избыточного давления или разрежения (тяги) газа и воздуха.

Указанная вами маркировка АДР-0,25.2(2,5) расшифровывается и характеризуется следующим образом:

1. Назначение и основные функции

Прибор является современной электронной заменой старым стрелочным или жидкостным тягонапоромерам (ТНМП). Он выполняет три функции в одном корпусе:

1. Измеритель: Отображает текущее значение давления на цифровом светодиодном индикаторе.
2. Позиционный регулятор (Сигнализатор): Имеет встроенные компараторы (реле), которые срабатывают при достижении заданных уставок (например, «Давление низкое», «Давление высокое»).
3. Преобразователь: Выдает унифицированный токовый сигнал (обычно 4...20 мА) для передачи значения на контроллер (ПЛК) или самописец.

2. Расшифровка модификации АДР-0,25.2(2,5)

• АДР: Тип прибора (Автоматический Датчик/Измеритель Регулирующий).
• 0,25: Верхний предел измерения — 0,25 кПа (килопаскаля).
  • Это равно 250 Па.
  • Это равно примерно 25 мм водяного столба.
  • Это очень чувствительный прибор, применяемый для измерения тяги в топках или давления воздуха перед горелкой на малых мощностях.
• 2: Тип исполнения корпуса или модификация платы (обычно указывает на щитовое исполнение с определенными габаритами).
• (2,5): Класс точности прибора — 2,5%. Для приборов столь малого давления это стандартная погрешность.

3. Технические характеристики

• Диапазон измерения: 0...250 Па (может настраиваться, так как прибор «многопредельный», то есть верхний предел можно уменьшить программно).
• Среда: Природный газ, воздух, неагрессивные газы.
• Питание: В зависимости от заказа может быть 24В DC (постоянного тока) или 220В AC (переменного тока). Необходимо уточнять на шильдике конкретного прибора.
• Выходной сигнал (аналоговый): 4-20 мА (пропорциональный давлению).
• Дискретные выходы: Обычно 2 или 3 релейных выхода («сухой контакт» или оптосимистор) для сигнализации аварийных уровней.

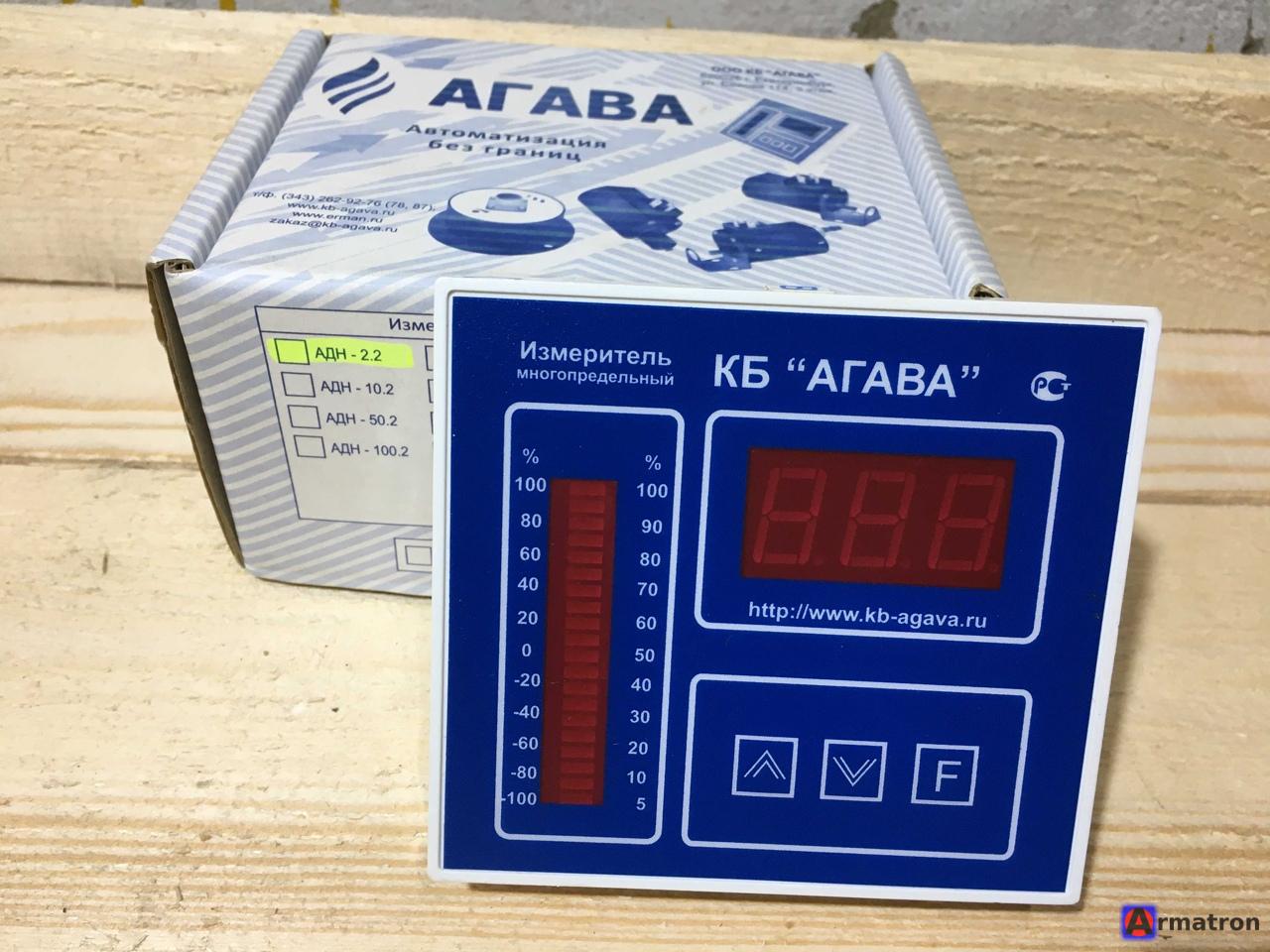

• Индикация: 4-разрядный светодиодный индикатор (обычно красного или зеленого цвета).

4. Особенности настройки и эксплуатации

• «Многопредельность»: Главное преимущество приборов АГАВА. Вы можете купить прибор на 250 Па, но в меню настроить его так, чтобы выход 4-20 мА соответствовал диапазону 0-100 Па или 0-150 Па, что повышает удобство считывания на верхнем уровне автоматики.
• Уставки: Пороги срабатывания реле задаются пользователем через кнопки на лицевой панели. Это позволяет использовать прибор как датчик-реле давления газа/воздуха в схемах защиты котлов (согласно требованиям СНиП/СП).
• Демпфирование: В меню можно настроить фильтрацию сигнала, чтобы показания не «скакали» при пульсациях давления в трубе.
• Коррекция нуля: Прибор позволяет программно скорректировать «ноль» (обнулить показания при атмосферном давлении), так как чувствительные сенсоры могут иметь дрейф со временем.

5. Схема подключения (общая)

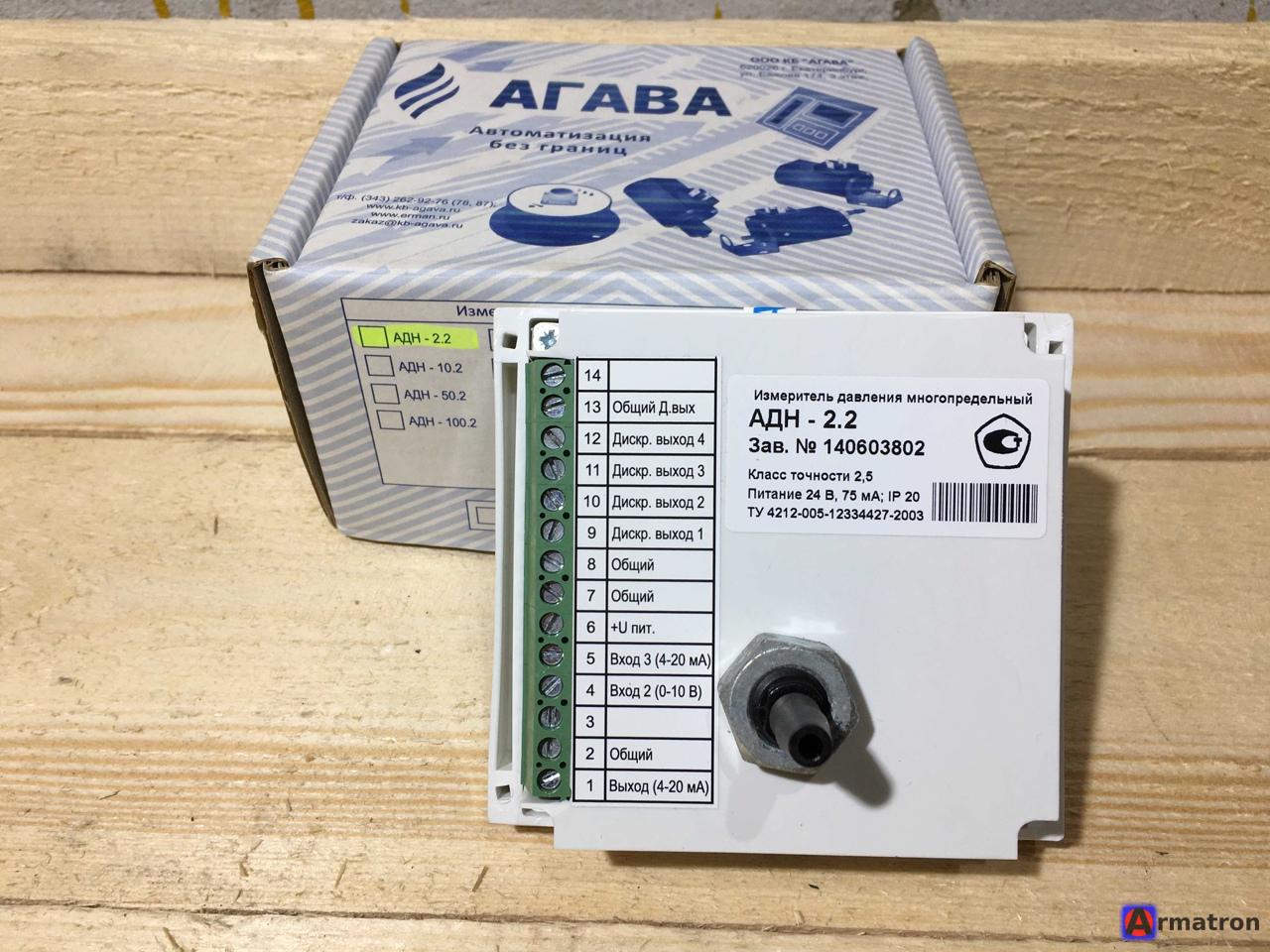

Подключение обычно производится через разъемную клеммную колодку сзади прибора.

• Вход давления: Штуцер («елочка» или резьба М20х1,5) для подключения импульсной трубки. Для приборов измерения тяги (разрежения) штуцер может быть маркирован знаком «-», для напора — «+».
• Электрика:
  • Питание (+/- 24В или L/N 220В).
  • Выход 4-20 мА (соблюдайте полярность).
  • Контакты реле (K1, K2, K3) — подключаются в цепь безопасности горелки.

Применение: Чаще всего этот прибор можно встретить в шкафах автоматики котлов (ДКВР, ДЕ, КВ-ГМ и др.), управляемых автоматикой АГАВА или другими системами, где требуется контроль тяги в топке или давления воздуха на горение.
