АДН-10.2 производства ООО «КБ АГАВА» — это малогабаритный интеллектуальный (микропроцессорный) датчик давления, предназначенный для непрерывного измерения давления и преобразования его в унифицированный выходной сигнал.

Термин «многопредельный» означает, что один и тот же прибор можно настроить на различные диапазоны измерений (в рамках его максимального предела), что делает его универсальным для складов и замены оборудования.

Вот подробная информация о приборе:

1. Назначение и измеряемые среды

Прибор предназначен для измерения:

• Избыточного давления (напор).
• Вакуумметрического давления (тяга).
• Избыточного-вакуумметрического давления (тягонапор).

Рабочая среда: Газ, воздух и другие неагрессивные к материалам сенсора газы. Обычно используется в котельной автоматике (газовые горелки, котлы, печи, вентиляция).

2. Основные модификации

В зависимости от типа измеряемого давления, прибор маркируется следующим образом (первые буквы):

• АДН — (Напор) Измерение избыточного давления.
• АДВ — (Вакуум) Измерение разрежения (тяги).
• АДР — (Разность) Измерение перепада давления (дифманометр).
• АДТ — (Тягонапор) Измерение знакопеременного давления.

3. Технические характеристики (для серии 10.2)

• Тип сенсора: Тензометрический или емкостной (в зависимости от диапазона).
• Выходные сигналы:
  • Аналоговый: 4...20 мА (токовая петля).
  • Цифровой: RS-485 (протокол Modbus RTU) — позволяет интегрировать датчик напрямую в SCADA-системы или контроллеры без использования аналоговых входов.

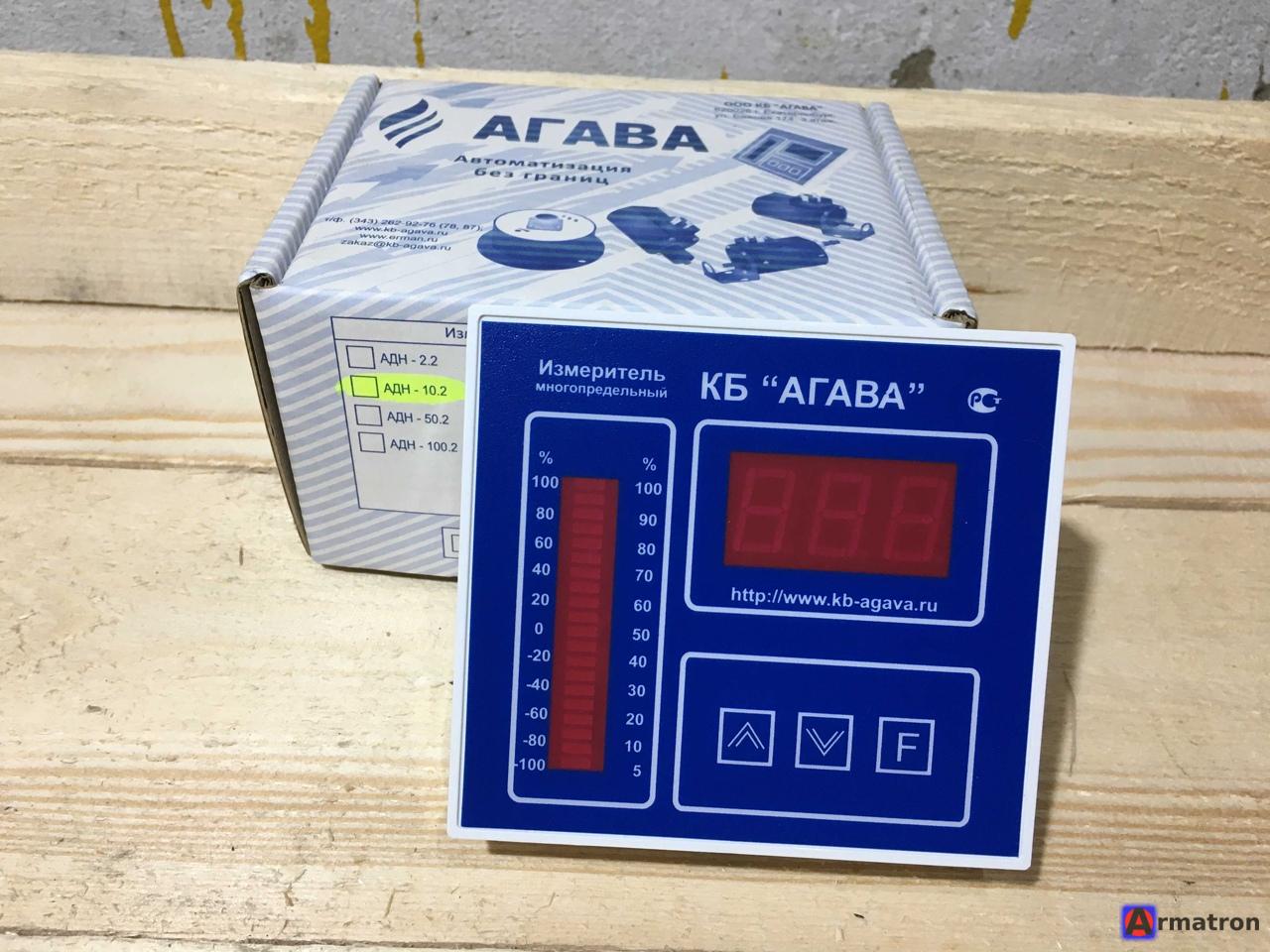

• Индикация: Встроенный светодиодный индикатор (обычно 4-разрядный), отображающий текущее значение давления.
• Напряжение питания: 24 В (постоянный ток).
• Класс точности: Обычно 0.5, 1.0 или 1.5 (зависит от настройки диапазона).
• Температура окружающей среды: Обычно от -40 до +80 °C (индустриальное исполнение).

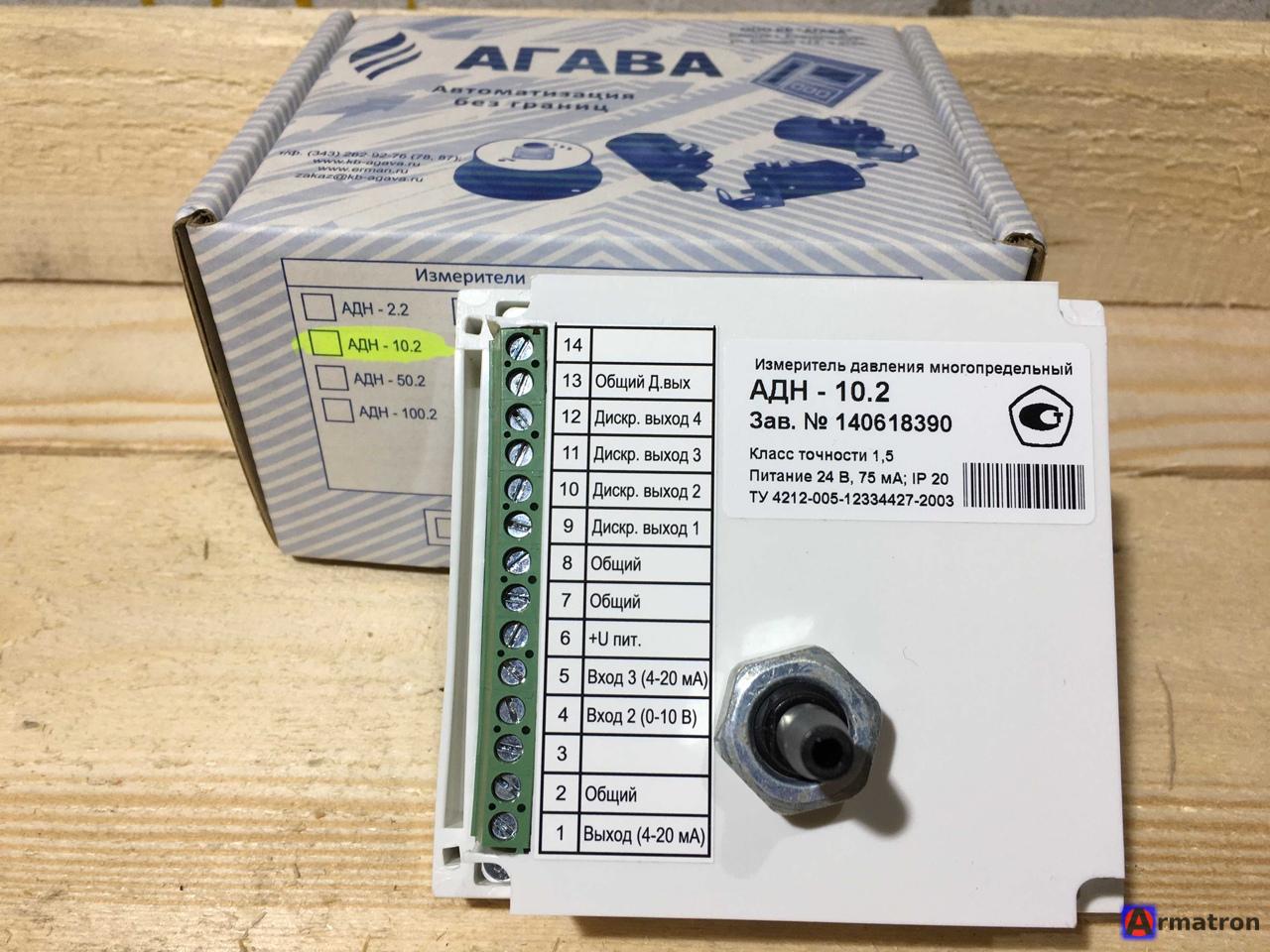

• Присоединение к процессу: Штуцер М20х1.5 (или "елочка" под трубку для низких давлений).

4. Ключевые особенности и преимущества

1. Перенастройка диапазонов: Пользователь может изменить верхний предел измерений (в меньшую сторону от номинала) с помощью кнопок на корпусе или через интерфейс RS-485.
2. Демпфирование: Программная настройка сглаживания сигнала (полезно при пульсациях давления газа).
3. Коррекция нуля: Возможность обнуления показаний (калибровки "нуля") прямо на объекте.
4. Компактность: Серия 10.2 отличается относительно небольшими габаритами по сравнению со старыми моделями.
5. Компараторы (опционально): В некоторых исполнениях может иметь дискретный выход (реле или транзисторный ключ) для сигнализации превышения уставки ("сухой контакт").

5. Области применения

• Автоматизация газовых котельных (измерение давления газа перед горелкой, давления воздуха, разряжения в топке).
• Системы вентиляции и кондиционирования.
• Тепловые пункты.

Где найти документацию?

Для точного заказа или настройки вам потребуется Паспорт или Руководство по эксплуатации.
Вы можете скачать их на официальном сайте производителя: www.kb-agava.ru в разделе "Продукция" -> "Датчики давления" -> "Малогабаритные датчики давления серии АД-10.2".

Примечание: При заказе важно знать максимальный предел давления (кПа, МПа, кгс/см2), так как "многопредельность" работает только "вниз" от максимального физического предела сенсора.
