Источники питания QUINT-PS-100-240AC/48DC/5 2866255 Phoenix Contact

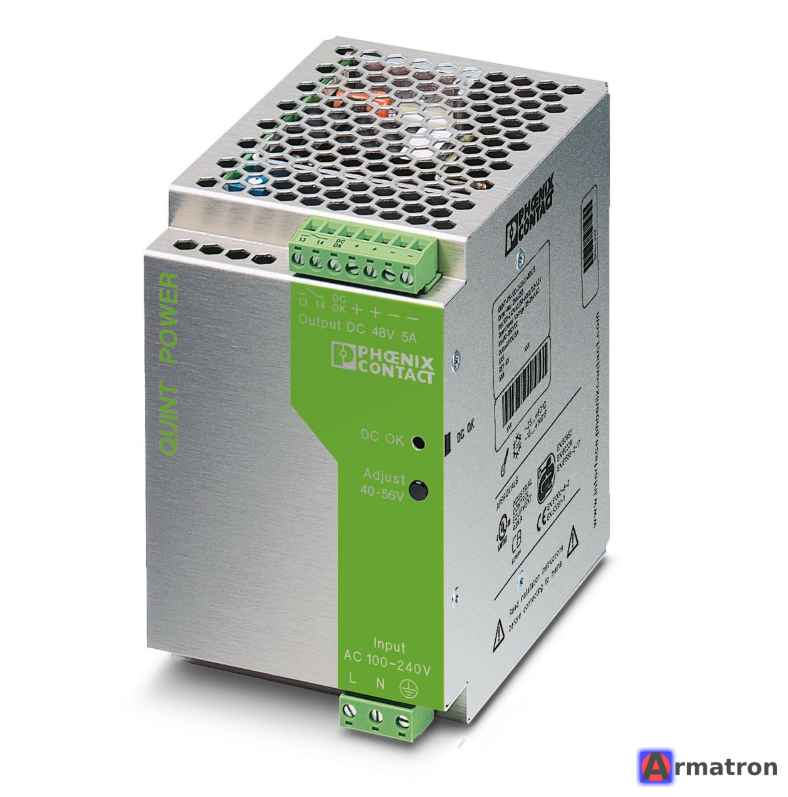

QUINT-PS-100-240AC/48DC/5 (Артикул: 2866255) — это промышленный импульсный источник питания от компании Phoenix Contact серии QUINT POWER (2-е поколение).

Вот подробная информация об этом устройстве:

⚠️ Важная информация о продукте

Данная модель снята с производства (Discontinued).
Это устройство относится к устаревшему поколению (QUINT 2). Хотя его всё ещё можно найти на складах у некоторых поставщиков, для новых проектов рекомендуется использовать современные аналоги (см. раздел «Замена» ниже).

Основные технические характеристики

Входные параметры (Input):

• Номинальное входное напряжение: 100 В переменного тока ... 240 В переменного тока (широкий диапазон).
• Диапазон входного напряжения: 85 В переменного тока ... 264 В переменного тока / 90 В постоянного тока ... 350 В постоянного тока.
• Количество фаз: 1 (однофазный).
• Частота: 45 Гц ... 65 Гц.

Выходные параметры (Output):

• Номинальное выходное напряжение: 48 В постоянного тока.
• Диапазон настройки напряжения: 30 В постоянного тока ... 56 В постоянного тока (настраивается потенциометром на передней панели).
• Номинальный выходной ток: 5 А (при температуре до 60 °C).

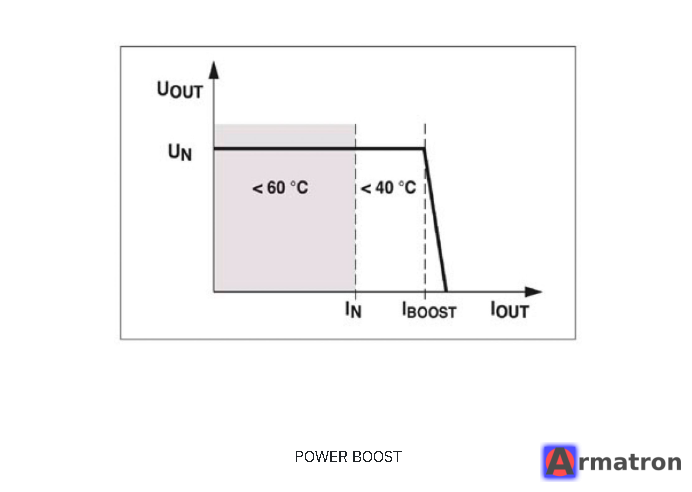

• POWER BOOST (резерв мощности): 7,5 А (длительно, при температуре до 40 °C). Это позволяет запускать мощные устройства с высокими пусковыми токами.
• Выходная мощность: 240 Вт.

Конструкция и условия эксплуатации:

• Монтаж: На DIN-рейку (NS 35).
• Размеры (ШxВxГ): 60 x 130 x 125 мм.
• Степень защиты: IP20.
• Температура эксплуатации: от -25 °C до +70 °C (со снижением характеристик > 60 °C).

Ключевые особенности

1. Технология Power Boost: Обеспечивает статический резерв мощности до 1.5 номинального тока.

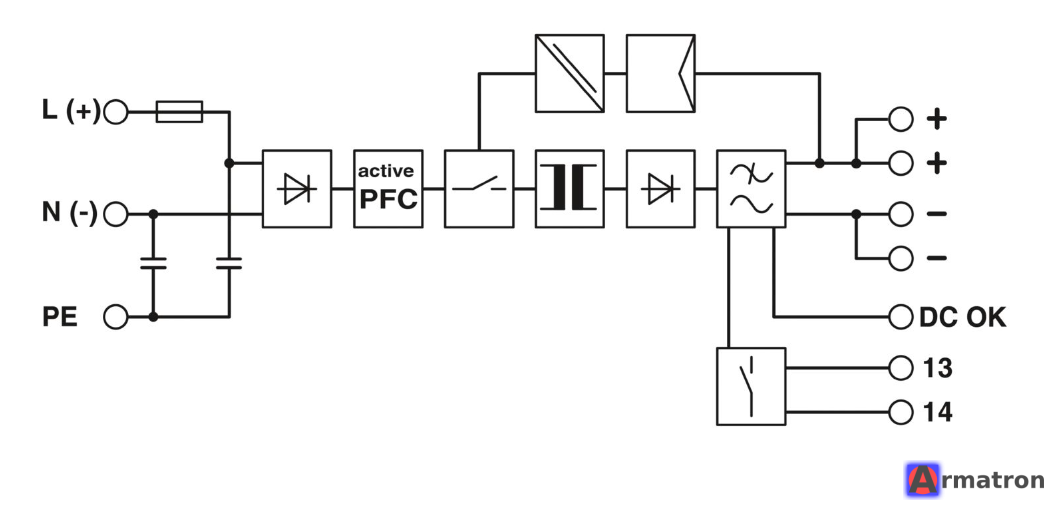

2. Превентивный мониторинг: Наличие релейного контакта "DC OK" и светодиодной индикации позволяет отслеживать состояние выходного напряжения до того, как произойдет сбой.
3. Надежность: Высокая наработка на отказ (MTBF) > 500 000 часов.

Современная замена (аналог)

Поскольку артикул 2866255 устарел, компания Phoenix Contact предлагает перейти на поколение QUINT 4.

Рекомендуемая замена:

• Модель: QUINT4-PS/1AC/48DC/5
• Артикул: 2904610

Отличия новой модели: более компактный корпус, улучшенная технология SFB (селективное срабатывание автоматов), NFC-интерфейс для настройки, более высокий КПД.

Где найти документацию?

Вы можете найти техническое описание (Data Sheet) и руководство по эксплуатации, введя артикул 2866255 в строке поиска на официальном сайте Phoenix Contact.
