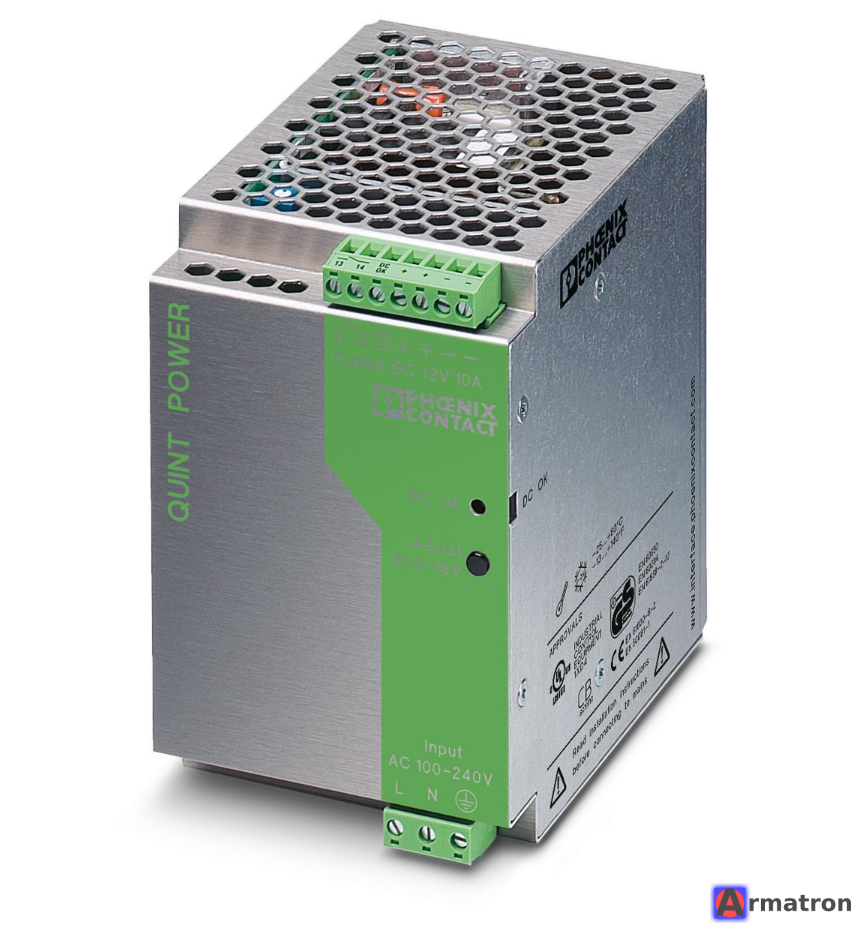

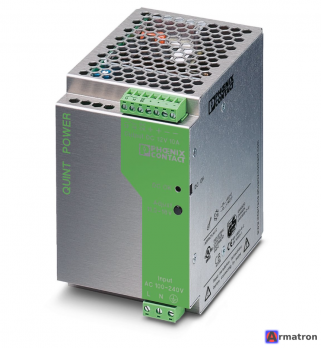

QUINT-PS-100-240AC/12DC/10 (Артикул: 2938811) — это импульсный источник питания серии QUINT POWER от компании Phoenix Contact, предназначенный для монтажа на DIN-рейку.

Важная информация: Данная модель является устаревшей и снята с производства. Она относится ко 2-му поколению источников питания QUINT.

Ниже приведены основные технические характеристики и информация по замене.

Основные характеристики (Артикул 2938811)

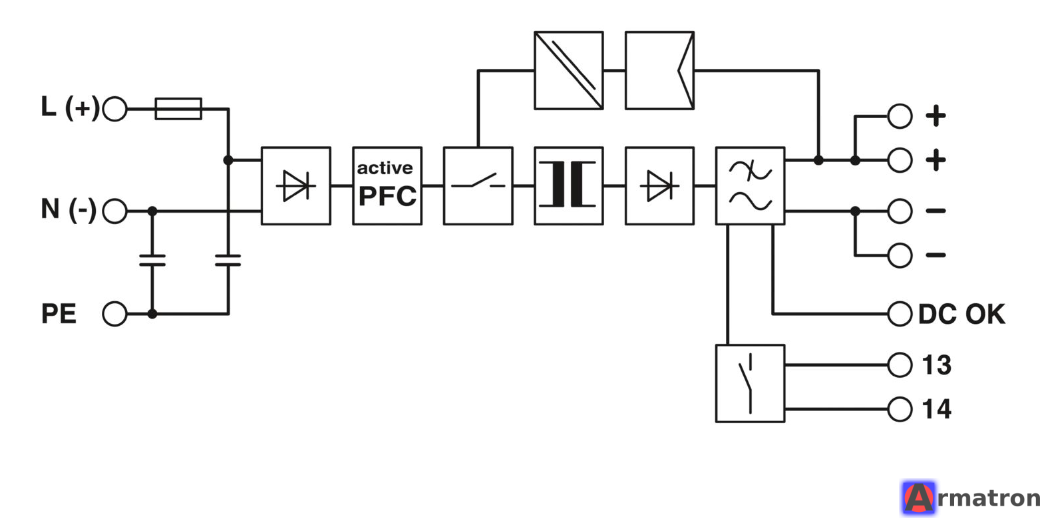

• Тип: Однофазный источник питания с первичным тактовым преобразованием.
• Входные параметры:
  • Номинальное входное напряжение: 100 В AC ... 240 В AC.
  • Диапазон входного напряжения: 85 В AC ... 264 В AC (также работает от постоянного тока 90...350 В DC).
  • Частота: 45 Гц ... 65 Гц.
• Выходные параметры:
  • Номинальное напряжение: 12 В DC.
  • Диапазон настройки напряжения: 5 В ... 18 В DC (регулируется потенциометром на лицевой панели).
  • Номинальный выходной ток: 10 А.
  • Резерв мощности (POWER BOOST): 15 А (длительно, при температуре до 40 °C).
• Сигнализация:
  • Активный транзисторный выход "DC OK".
  • Релейный контакт (сухой контакт) для мониторинга состояния.
  • Светодиодная индикация (DC OK).
• Защита: Защита от короткого замыкания, перегрузки, перенапряжения.
• Габариты (ШxВxГ): 60 x 130 x 125 мм.
• Вес: Около 1.3 кг.

Ключевые особенности этой серии

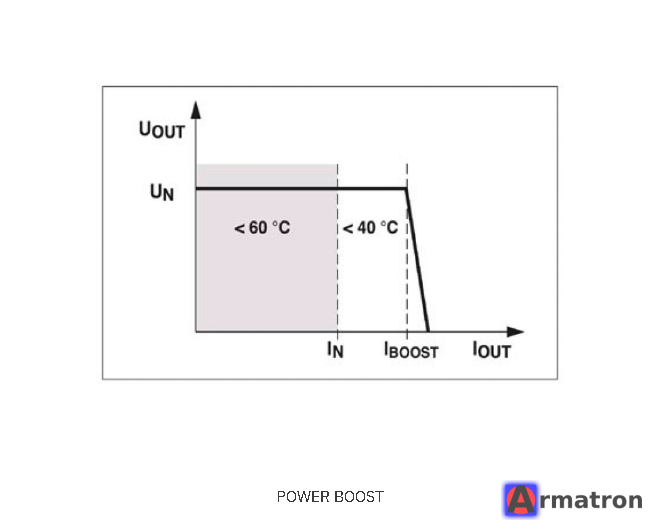

1. POWER BOOST: Источник может выдавать ток до 15 А (150% от номинала), что позволяет запускать нагрузки с высокими пусковыми токами (например, двигатели или емкостные нагрузки).
2. Универсальность: Широкий диапазон входных напряжений позволяет использовать его в сетях по всему миру.
3. Надежность: Металлический корпус, высокий MTBF (среднее время наработки на отказ).

Современная замена

Так как модель 2938811 снята с производства, Phoenix Contact предлагает современные аналоги из серии QUINT4 или QUINT3 (в зависимости от наличия на складах дистрибьюторов).

Наиболее близкий современный аналог (QUINT4):

• Артикул: 2904601 (Тип: QUINT4-PS/1AC/12DC/10)
  • Отличия: Более компактный, имеет технологию SFB (для быстрого срабатывания автоматов защиты), NFC-настройку, более высокий КПД.

Бюджетная альтернатива (серия TRIO):

• Артикул: 2903158 (Тип: TRIO-PS-2G/1AC/12DC/10)
  • Отличия: Пластиковый корпус, меньше функций мониторинга, но выполняет ту же основную задачу (12В, 10А).

Где найти документацию?

Полный технический паспорт (Datasheet) и инструкцию по эксплуатации для старого артикула 2938811 можно найти на официальном сайте Phoenix Contact, введя артикул в строку поиска, либо в архивах технических сайтов.

Если вам нужна схема подключения или помощь в подборе замены под конкретную задачу, уточните детали вашего оборудования.
