Источники питания MINI-PS-100-240AC/24DC/4 2938837 Phoenix Contact

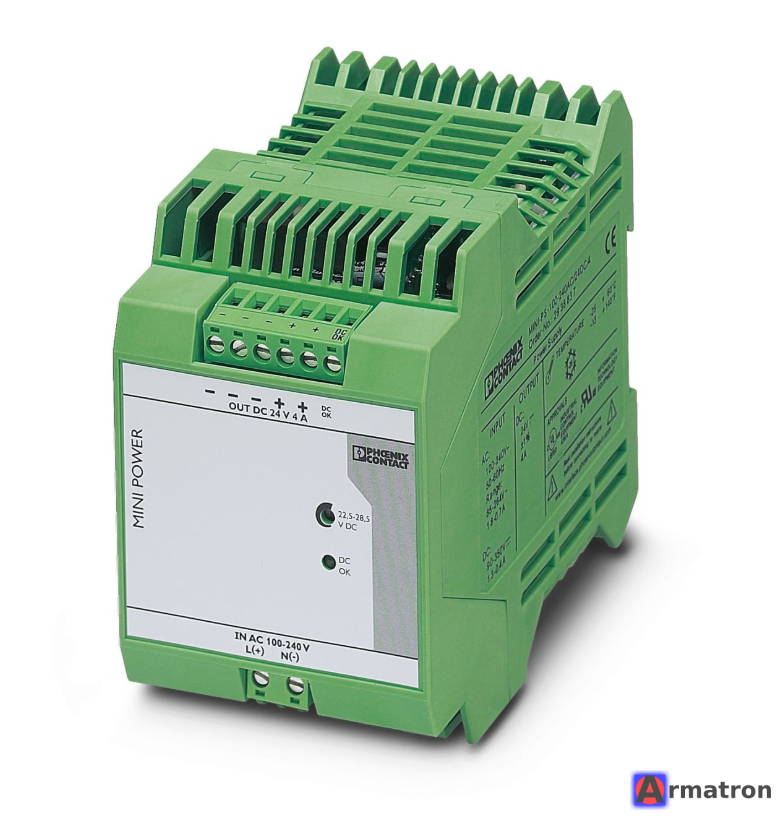

Источник питания MINI-PS-100-240AC/24DC/4 (артикул 2938837) производства Phoenix Contact — это компактный импульсный блок питания серии MINI POWER, предназначенный для систем промышленной автоматизации.

Ниже приведен подробный обзор его характеристик, особенностей и преимуществ.

Основные технические характеристики

• Входное напряжение:
  • Номинальный диапазон: 100 В AC ... 240 В AC.
  • Допустимый диапазон: 85 В AC ... 264 В AC.
  • Возможно питание постоянным током: 90 В DC ... 350 В DC.
• Выходные параметры:
  • Номинальное выходное напряжение: 24 В DC (±1%).
  • Диапазон регулировки напряжения: 22,5 В DC ... 28,5 В DC (через потенциометр на передней панели).
  • Номинальный выходной ток: 4 А (при температуре до +60°C).
  • Мощность: 96 Вт.
• КПД: > 88% (при 230 В AC).
• Тип подключения: Винтовые зажимы (съемные).
• Монтаж: На стандартную DIN-рейку (NS 35).

Габариты и конструкция

• Ширина: 67,5 мм.
• Высота: 99 мм.
• Глубина: 107 мм.
• Вес: около 0,4 кг.
• Компактный корпус позволяет существенно экономить место в шкафу управления.

Ключевые особенности и преимущества

1. Надежность и мониторинг: Блок питания оснащен выходом активного мониторинга (DC OK) и светодиодным индикатором. Это позволяет дистанционно контролировать состояние выходного напряжения.
2. Гибкость: Благодаря широкому диапазону входного напряжения и международным сертификатам (UL, CSA, GL), устройство можно использовать в любой точке мира.
3. Защита:
   • Защита от короткого замыкания и перегрузки.
   • Защита от перенапряжения (на выходе < 35 В DC).
   • Высокая электрическая изоляция.
4. Температурный режим: Работает в широком диапазоне температур от -25 °C до +70 °C (после +60 °C начинается снижение мощности — де рейтинг).
5. Ремонтопригодность: Съемные штекерные разъемы упрощают замену устройства и проведение пусконаладочных работ.

Области применения

• Питание контроллеров (ПЛК).
• Питание датчиков и исполнительных механизмов.
• Системы измерения и управления в ограниченном пространстве (например, в распределительных коробках или малых шкафах).

Статус модели

Серия MINI POWER является классической для Phoenix Contact. В настоящее время компания активно продвигает второе поколение блоков питания — MINI2-PS..., однако модель 2938837 по-прежнему широко используется в существующих проектах и доступна в качестве запасной части.

Важный совет: при проектировании новых систем рекомендуется рассмотреть модели нового поколения (например, серию MINI POWER 2), поскольку они еще компактнее и обладают расширенным функционалом. Однако для прямой замены вышедшего из строя блока модель 2938837 остается стандартом.
