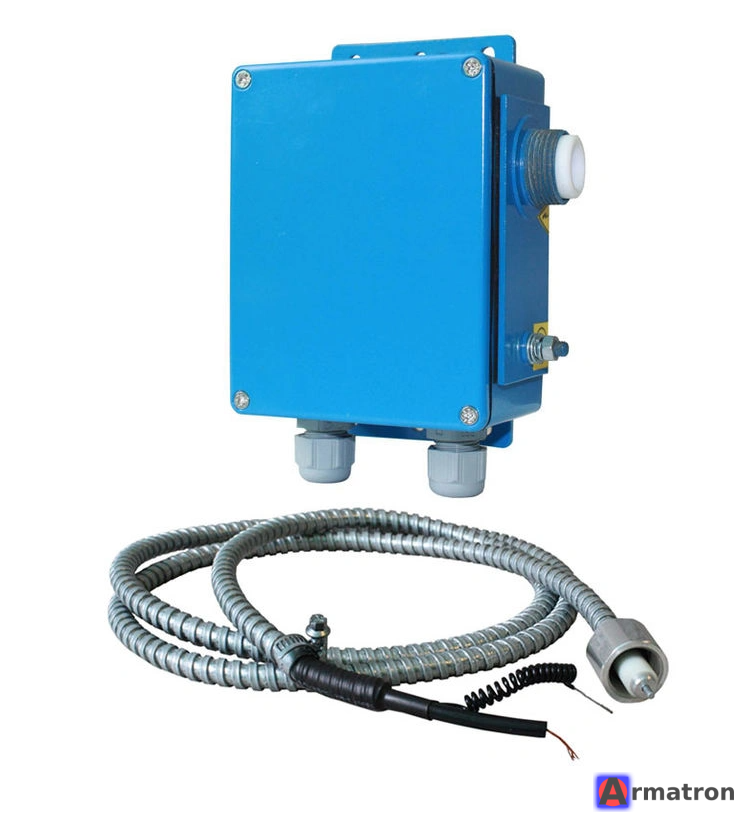

Источник высокого напряжения ИВН-02Е Общемаш

ИВН-02Е — это электронный источник высокого напряжения (игнитор), выпускаемый компанией «Общемаш». Он предназначен для дистанционного розжига горелочных устройств, работающих на газообразном или жидком топливе, в составе систем автоматики котлов, печей и других энергоустановок.

Ниже приведен подробный обзор характеристик, особенностей и принципа работы данного устройства.

1. Назначение

ИВН-02Е создает мощный искровой разряд между электродом розжига и корпусом горелки (или между двумя электродами), что обеспечивает воспламенение топливовоздушной смеси.

2. Технические характеристики (типовые)

• Напряжение питания: 220 В (допустимые колебания 187–242 В), 50 Гц.
• Выходное напряжение: порядка 8–10 кВ (пиковое).
• Ток потребления: не более 0,1 А.
• Частота искрообразования: 20–50 Гц (в зависимости от модификации).
• Режим работы: прерывистый (обычно ПВ 33% или 100% в зависимости от исполнения, но чаще используется для кратковременного розжига).
• Класс защиты: IP54 (пыле- и влагозащищенное исполнение).
• Диапазон рабочих температур: от -40°C до +60°C.
• Габариты: Компактный металлический или пластиковый корпус.

3. Ключевые особенности модели «Е»

Буква «Е» в названии обычно указывает на электронный тип преобразователя. В отличие от старых электромагнитных трансформаторов (ОСЗЗ), ИВН-02Е:

1. Легче и компактнее: Удобен для монтажа непосредственно на горелку.
2. Меньший уровень радиопомех: Современная схемотехника минимизирует влияние на датчики пламени и контроллеры.
3. Стабильность: Уверенный розжиг даже при некоторых колебаниях сетевого напряжения.

4. Подключение и монтаж

• Вход: Сетевой кабель 220В.
• Выход: Один или два высоковольтных вывода (в зависимости от исполнения). Использование специального высоковольтного провода (например, ПВВ) обязательно.
• Заземление: Корпус прибора должен быть надежно заземлен для обеспечения безопасности и стабильности искрового разряда.

5. Преимущества использования

• Высокая пробивная способность: Искровой зазор может достигать 3–5 мм.
• Долговечность: Отсутствие подвижных частей и малый нагрев электронных компонентов.
• Совместимость: Подходит для замены устаревших трансформаторов розжига на котлах серий КВГ, ДЕ, ДКВр и других.

6. Меры безопасности

1. Опасное напряжение: Запрещается касаться электродов и высоковольтных проводов при включенном питании.
2. Изоляция: Необходимо следить за чистотой изолятора электрода розжига. Нагар или влага могут привести к «прошиванию» на массу в обход искрового зазора.

Аналоги

Если вы ищете замену, аналогами могут выступать:

• Трансформаторы серии ОСЗЗ-8 или ОСЗЗ-10 (габаритнее и тяжелее).
• Блоки розжига ZET, Danfoss (EBI) или Cofi.

Резюме: ИВН-02Е производства «Общемаш» — это надежное, современное решение для систем автоматического розжига, которое ценится за компактность и неприхотливость в эксплуатации.
