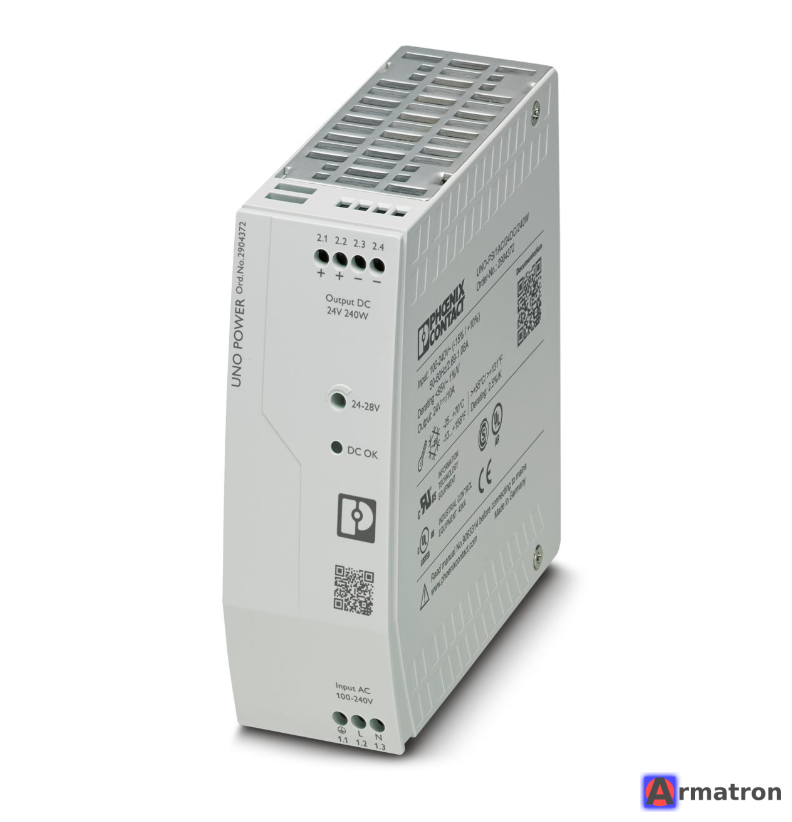

Источник питания UNO-PS/1AC/24DC/240W 2904372 Phoenix Contact

Это техническое описание источника питания Phoenix Contact UNO-PS/1AC/24DC/240W (Артикул: 2904372).

Это устройство относится к серии UNO POWER — линейке компактных и энергоэффективных блоков питания базовой функциональности для монтажа на DIN-рейку.

Ниже приведены основные характеристики и особенности данной модели:

Основные параметры

• Артикул (Order No.): 2904372
• Тип: Импульсный источник питания (Primary-switched power supply unit)
• Серия: UNO POWER
• Монтаж: На DIN-рейку

Входные характеристики (Input)

• Номинальное входное напряжение: 100 В AC ... 240 В AC
• Диапазон входного напряжения: 85 В AC ... 264 В AC
• Частота: 50 Гц ... 60 Гц (допустимый диапазон 45–65 Гц)
• Потребляемый ток: Ок. 2.45 А (при 100 В AC) / 1.07 А (при 240 В AC)

Выходные характеристики (Output)

• Номинальное выходное напряжение: 24 В DC ±1 %
• Номинальный выходной ток: 10 А
• Выходная мощность: 240 Вт
• Остаточная пульсация: < 50 мВ (размах)
• Возможность параллельного подключения: Да, для резервирования или увеличения мощности (с диодным модулем).

Эффективность и среда

• КПД (Эффективность): > 93 % (при 230 В AC и номинальной нагрузке) — очень высокий показатель для этого класса.
• Потери мощности (холостой ход): < 1.1 Вт
• Рабочая температура: от -25 °C до +70 °C (со снижением характеристик > 55 °C).
• Степень защиты: IP20

Габариты и корпус

• Ширина: 45 мм (очень узкий корпус для мощности 240 Вт)
• Высота: 130 мм
• Глубина: 125 мм
• Материал корпуса: Поликарбонат (пластик)
• Вес: Около 0.66 кг

Ключевые преимущества

1. Компактность: Благодаря высокой плотности мощности, ширина всего 45 мм экономит место в шкафу управления.
2. Энергоэффективность: Низкие потери на холостом ходу и высокий КПД снижают нагрев и потребление энергии.
3. Надежность: Среднее время наработки на отказ (MTBF) > 635 000 часов (при 40°C).

Применение

Используется в шкафах автоматики, промышленном оборудовании, системах управления зданиями и других приложениях, где требуется надежное питание 24 В постоянного тока мощностью до 240 Вт.
