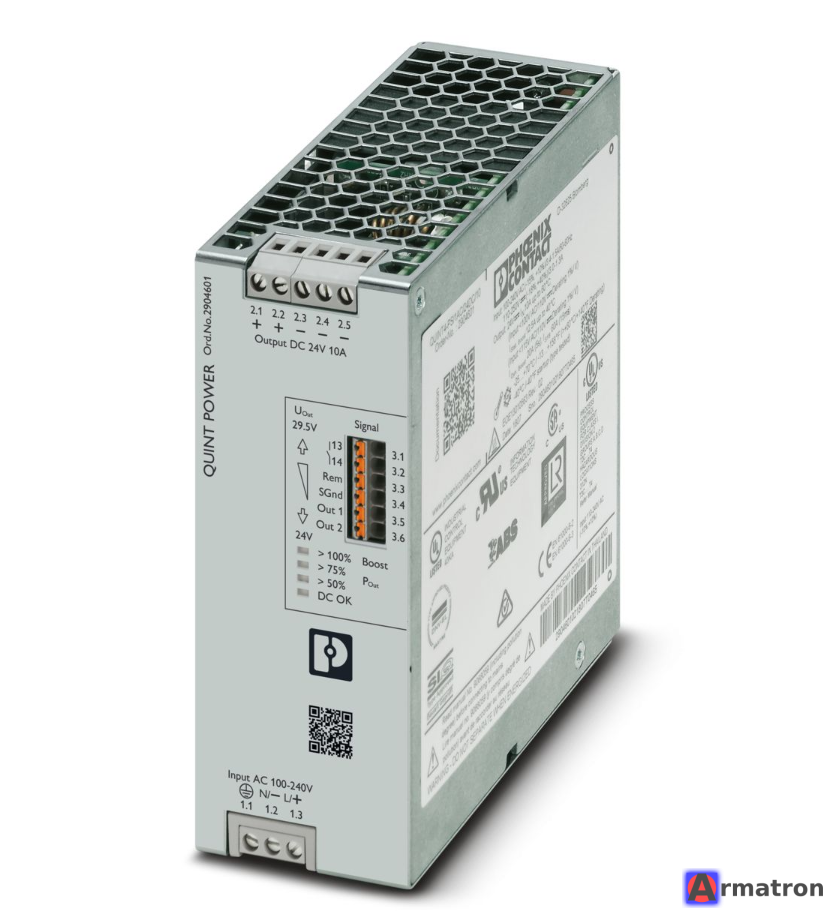

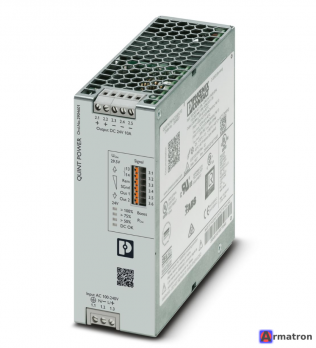

Источник питания QUINT4-PS/1AC/24DC/10 2904601 Phoenix Contact

QUINT4-PS/1AC/24DC/10 (артикул 2904601) — это высокотехнологичный импульсный источник питания серии QUINT POWER четвертого поколения от немецкого концерна Phoenix Contact.

Этот блок питания предназначен для сегмента автоматизации, где требуется максимальная надежность, широкие возможности диагностики и высокая устойчивость к перегрузкам.

Основные технические характеристики:

• Входное напряжение: 1-фазное AC (100–240 В) или DC (110–250 В).
• Выходное напряжение: 24 В DC (регулируется от 24 до 29,5 В DC через потенциометр или NFC).
• Выходной ток: 10 А (номинальный).
• Мощность: 240 Вт.

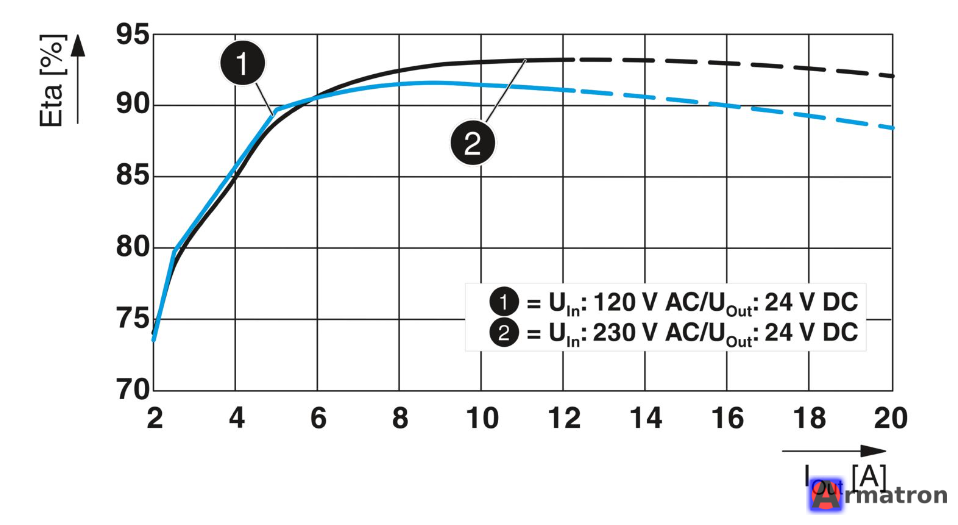

• КПД: > 93% (очень высокий показатель, низкий нагрев).
• Температурный диапазон: от -25°C до +70°C (пуск при -40°C).

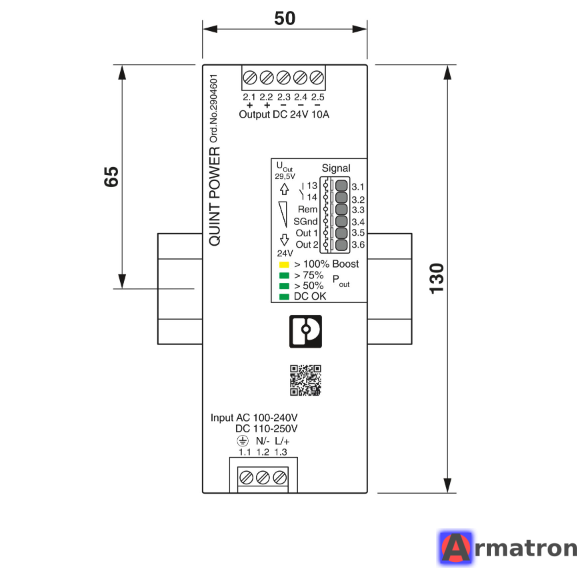

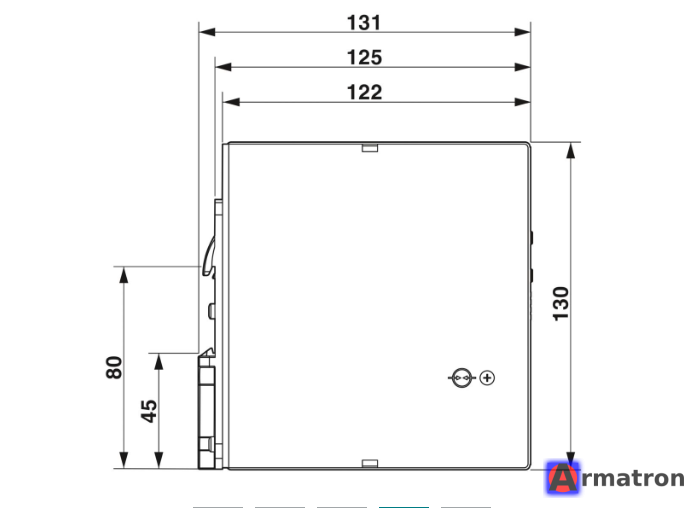

• Габариты (ШхВхГ): 50 x 130 x 125 мм.

Ключевые преимущества и технологии:

1. Технология SFB (Selective Fuse Breaking):
   Это главная особенность серии QUINT. Блок питания способен кратковременно (до 15 мс) выдавать 6-кратный номинальный ток (60 А). Это позволяет стандартным автоматическим выключателям на линиях нагрузки срабатывать мгновенно при коротком замыкании. Соседние потребители при этом продолжают работать без просадки напряжения.

2. Интерфейс NFC:
   Впервые в источниках питания появилась возможность настройки через смартфон или ПК. Можно точно задать пороги срабатывания аварийных сигналов, выходное напряжение и другие параметры без подключения к сети.

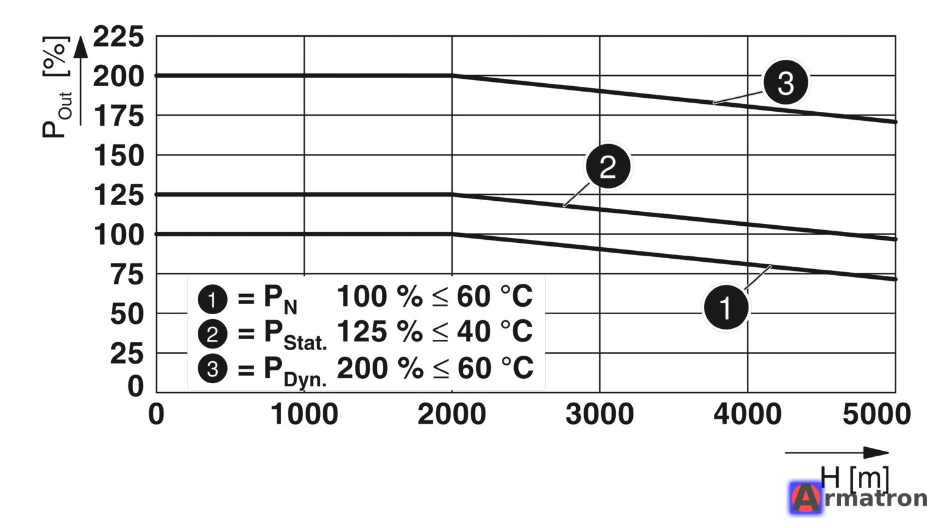

3. Динамический и статический резерв мощности (Boost):

   • Static Boost: Постоянная работа при токе до 12,5 А (125%) при температуре до +40°C.
   • Dynamic Boost: Кратковременное увеличение тока до 15 А (150%) в течение 5 секунд для запуска тяжелых нагрузок (двигатели, емкостные нагрузки).

4. Превентивный контроль состояния:
   Система постоянно мониторит выходное напряжение и ток. Через дискретные выходы или встроенное реле блок питания сообщает о критических состояниях еще до того, как произойдет сбой (например, если нагрузка стала потреблять больше нормы).

5. Высокая помехоустойчивость:
   Встроенный газонаполненный разрядник обеспечивает высокую стойкость к скачкам напряжения в сети.

Применение:

• Системы управления на базе ПЛК (промышленные контроллеры).
• Критически важная инфраструктура (нефтегазовая отрасль, энергетика).
• Машиностроение и станкостроение.
• Системы, где требуется селективная защита цепей питания.

Сравнение с предыдущим поколением (QUINT3):

QUINT4 стал компактнее, умнее (благодаря NFC) и получил улучшенную систему мониторинга. КПД стал выше, что снижает затраты на охлаждение шкафа управления.
